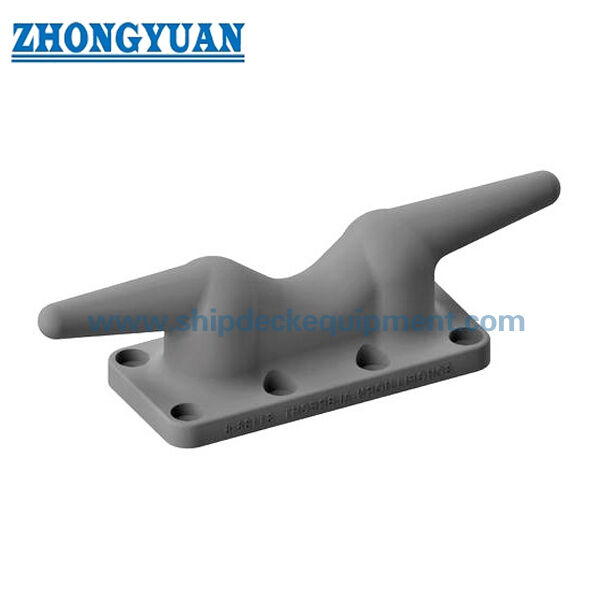

İç deniz gemileri için bultlanmış demirleme kenarı. Güverte veya kaleye monte edilmiş, GB 2026
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | Büyük Britanya 2026 | İp çapı: | ⌀35, ⌀50, ⌀70mm |
|---|---|---|---|
| Ağırlık: | 1,33 ila 11,2 kg | Malzemeler: | Döküm Bakır, Döküm Bronz, Döküm C-Mn Çelik, Döküm Paslanmaz Çelik, Sfero Döküm |
| Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Galvanizli, Cilalı, özelleştirilmiş yüze | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, BKI, IRS, RS, vb. |
| Vurgulamak: | Çelişkili çelik demirlemeler,Gemi demirleme ekipmanları,Boltlu Tip Çıkıştırma Kevel |
||
Ürün Açıklaması
İç deniz gemileri için bultlanmış demirleme kenarı. Güverte veya kaleye monte edilmiş, GB 2026
Ürün Genel Görünümü
GB 2026 vidalı tip demirleme kevel, iç deniz gemilerinde, küçük iş tekneleri, hizmet tekneleri, barjlar, yataklar ve marina demirleme pozisyonlarında kullanılan kompakt bir dökme demirleme montajıdır.Bir güverteye veya kaleye çilingirlerle monte edilebilir., kayışlı bir pollard tabanı olmadan ipin bağlanması gereken basit bir demirleme noktası sağlar.
Bu kevel normalde ip çapı, malzeme, montaj pozisyonu, mevcut montaj alanı ve destek güvertesinin veya kale yapısının dayanıklılığı ile seçilir.Tedarik edilen tablo, maksimum Malina ip çapı 75 mm'ye kadar ve ağırlığı 1'den 1'e kadar olan dökme bakır ve dökme çelik versiyonlarını kapsar..33 kg ila 11.2 kg. Güvenli demirleme kullanımı için, çubuk düzeni, destek plaka veya yerel takviye ve sertifika kapsamı proje gereksinimlerine göre onaylanmalıdır.
Hızlı Özellikler
- Ürün türü: İç deniz gemileri ve küçük tekneler için bultlanmış demirleme keveli → kompakt güverte veya kalkan demirleme montajı.
- Teknik standart: GB 2026 → boyutlar, ip çapı seçimi, malzeme seçenekleri ve model onayı için referans.
- Kurulum şekli: Boltlu montaj → destek yapısı ve bult düzenlemesi uygun olduğunda kaynaklı armatürlerden daha kolay montaj ve değiştirme.
- Referans halat boyutu: Malina halatının maksimum çapı 30 / 35 / 50 / 75 mm verilen tabloda → nihai halat boyutu gemi demirleme düzenine göre kontrol edilmelidir.
- Malzeme seçenekleri: döküm bakır, döküm bronz, döküm C-Mn çelik, döküm paslanmaz çelik ve düğümlü döküm demir → korozyon ortamına, aşınma gereksinimine ve proje bütçesine göre seçin.
- Ağırlık aralığı: 1.33 kg ila 11.2 kg → küçük ve orta boyutlu demirleme pozisyonları için uygun, kompakt boyut ve basit kullanım gerektirir.
- Yüzey işlemi: Sa 2.5 patlama + bir katmanlı epoksi dükkanı primer, galvanizli, cilalı veya özel bitirme → nihai yüzey işlemi malzeme ve sipariş gereksinimine bağlıdır.
- Sertifika kapsamı: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS ve diğer sertifikalar, varsayılan tedarik maddesi olarak değil, proje gereksinimlerine göre düzenlenebilir.
Ana teknik parametreler
| En fazla çapı Malina Rope |
L | L1 | L2 | A | A0 | B | B1 | B2 | B3 | H | H1 | H2 | H3 | δ | r | r1 | r2 | r3 | Ağırlık Kilogram |
| 35 | 200 | 120 | 71 | 56 | 88 | 88 | 56 | 32 | 30 | 50 | 41 | 16 | 9 | 7 | 16 | 12 | 8 | 9 | 1.33 |
| 50 | 330 | 200 | 114 | 90 | 150 | 140 | 90 | 50 | 46 | 76 | 63 | 23 | 10 | 8 | 25 | 20 | 12 | 15 | 3.57 |
| 75 | 440 | 250 | 160 | 110 | 190 | 170 | 110 | 64 | 60 | 95 | 80 | 27 | 11 | 9 | 30 | 25 | 16 | 18 | 8.45 |
| 30 | 200 | 120 | 65 | 56 | 88 | 88 | 56 | 32 | 30 | 53 | 44 | 19 | 12 | 10 | 16 | 12 | 8 | 9 | 1.7 |
| 50 | 330 | 200 | 106 | 90 | 150 | 140 | 90 | 50 | 46 | 80 | 67 | 27 | 14 | 12 | 25 | 20 | 12 | 15 | 5.9 |
| 75 | 440 | 250 | 150 | 110 | 190 | 170 | 110 | 64 | 60 | 100 | 85 | 32 | 16 | 14 | 30 | 25 | 16 | 18 | 11.2 |
Seçim ve Soruşturma Rehberi
Adım 1: Geminin çizimine veya yatak düzenine göre GB 2026 bultlu tip demirleme kenarını ve gerekli ip çapını doğrulayın.
Adım 2: Kurulum konumunu doğrulayın: Güverteye monte edilmiş veya kaleye monte edilmiş, mevcut taban alanı, levha kalınlığı, destek levhası ve vida sıkıştırma için erişim dahil.
Adım 3: Malzeme gereksinimini doğrulayın: dökme çelik, düğümlü dökme demir, dökme bakır, dökme bronz, dökme paslanmaz çelik veya proje tarafından belirtilen diğer malzeme.
Adım 4: Yüzey tedavisini onaylayın: dükkan başlangıcı, galvanizlenmiş bitirme, cilalanmış bitirme, son boya sistemi veya müşteri tarafından belirtilen başka bir tedavi.
Adım 5: Teklifden önce sertifika ve denetim kapsamını onaylayın: üreticinin sertifikası, malzeme sertifikası, sınıf sertifikası, UT / MT denetimi veya gerekirse tanık denetimi.
Adım 6: miktarı, uygulama kabı türünü, kurulum çizimini veya fotoğrafını, teslimat yerini ve gerekli teslimat süresini belirtin.
Yapı
Cast kevel body | Twin mooring horns | Smooth rope-contact radius | Bolted mounting base | Deck or bulwark installation interface | Optional cast steel / nodular cast iron / copper alloy material | Shop primer, galvanize edilmiş, cilalanmış veya belirli bir şekilde bitirilmiş
Atma, Kurulum ve Mühendislik Avantajları
- Boltlu montaj, kevel'in ürün gövdesini kaynaklamadan bir güverteye veya kaleye monte edilmesini sağlar. Bu, küçük gemiler, yedekleme işleri ve kompakt demirleme pozisyonları için yararlıdır.
- Atılmış gövde yuvarlak boynuz geçişleri ve sürekli ip temas yüzeyleri için uygundur ve demirleme işlemi sırasında keskin yerel temasın azaltılmasına yardımcı olur.
- Sertlik konsantrasyonunu azaltmak ve ip temas davranışını iyileştirmek için dökme, yağlama ve bitirme sırasında kavisli alanlarda pürüzsüz geçiş kontrol edilmelidir.
- Atık çelik, küçük gemilerin demirleme armatürleri için sağlam bir seçenek sunarken, iplikçe dökme demiri, aşınma direnci ve dökme istikrarının önemli olduğu yerlerde dikkate alınabilir.
- Daha iyi korozyon direnci veya özel bir görünüm gerektiren projeler için bakır alaşımı veya paslanmaz çelik versiyonları tartışılabilir.
- Çivilenmiş bağlantı, çivilenme çapı, çivilenme derecesi, korozyon koruması, destek levhası ve yerel güvertede veya kalede takviye ile birlikte gözden geçirilmelidir.
- UT, MT, boyut denetimi, malzeme izlenebilirliği ve FEA tabanlı inceleme, müşteri denetim veya dayanıklılık doğrulama belirttiğinde proje gereksinimlerine göre düzenlenebilir.
Özel Özellikler
- Standart: GB 2026 → Tersanenin veya sahiplerin spesifikasyonları için bu bultlu tip demirleme kevel standardını gerektirdiğinde kullanılır.
- Montaj: Güverte veya kaleye bağlanmış tip → basit montaj, değiştirme kolaylığı ve kompakt ayak izi gerektiğinde uygundur.
- Uygulama: İç deniz gemileri ve küçük tekneler → kaldırma için değil, küçük ve orta boylu demirleme yerlerinde demirleme için tasarlanmıştır.
- İp boyutu: Malina ipinin maksimum çapı 75 mm'ye kadar verilen tabloda → üretimden önce nihai ip türünü ve çapını onaylayın.
- Malzeme: dökme çelik / düğümlü dökme demir / dökme bakır / dökme bronz / dökme paslanmaz çelik → korozyon, aşınma, maliyet ve proje gereksinimlerine göre seçin.
- Yüzey Tedavisi: Sa 2.5 patlama + epoksi dükkanı primer, galvanize, cilalanmış veya özel → bitirme yöntemi seçilen malzemeye bağlıdır.
- Denetim: UT / MT / boyut kontrolü talep üzerine mevcuttur → denetim kapsamı tekliften önce belirtilmelidir.
- Özelleştirme: Çizim veya numuneye göre kullanılabilir → standart olmayan boyutlar, malzeme, kaplama ve sertifika kapsamı onaylanmalıdır.
Nasıl Çalışır?
Mooring rope is led around the kevel horns → Smooth curved contact surfaces guide and support the rope → Mooring force is transferred through the cast body → Bolts and backing structure transfer the force to the deck or bulwark → Periodic inspection checks bolts, kaplama ve halat temas giyim
Başvurular
İç karayolu gemileri. Küçük iş tekneleri. Barkalar. Liman servis tekneleri. Marina iskeleleri. Güverte demirleme noktaları.
Sertifikalar ve Avantajlar
Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

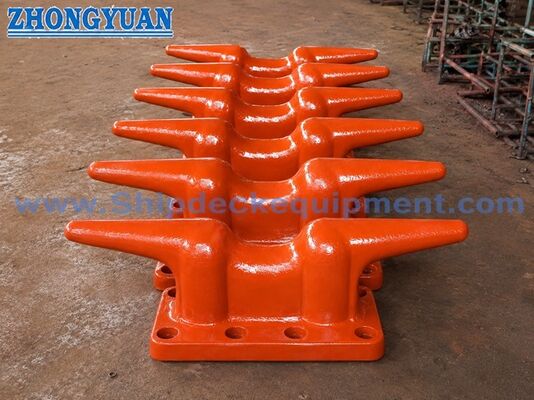

Çizim ve Fotoğraflar
Sık Sorulan Sorular
S1: Bu bıçaklı demirleme kenarı hem güverteye hem de kaleye monte edilebilir mi?
A1: Evet. Destek yapısı, vida düzenlemesi, destek plakaları ve mevcut montaj alanı uygun olduğunda güverte veya kaleciğindeki montaj için kullanılabilir.Son tesisat, gemi veya yatak yerleri düzenlemesinin çizimine göre kontrol edilmelidir..
S2: Doğru boyutu nasıl seçilir?
A2: Kevel'i GB 2026 standardına göre seçin, ip çapı, malzeme, kurulum konumu ve mevcut montaj alanı.ve ağırlıkEğer bir proje belirlenmiş bir çalışma yükü gerektiriyorsa, yük tabanı ve vida bağlantısı tasarımı ayrı ayrı onaylanmalıdır.
S3: Ödeme yapmadan önce hangi bilgilere ihtiyaç duyulur?
A3: Lütfen standart, ip çapı, malzeme, yüzey işlemi, miktar, kurulum konumu, vida gereksinimleri, sertifika kapsamı, denetim gereksinimleri, teslimat yeri,ve gerekli teslimat süresiÇizim, örnek fotoğraf veya mevcut yedek parça fotoğrafı yararlıdır.
