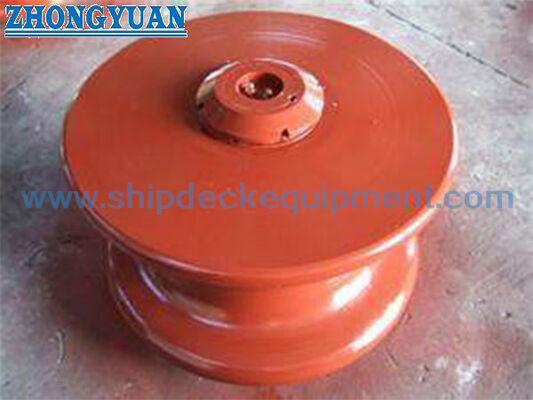

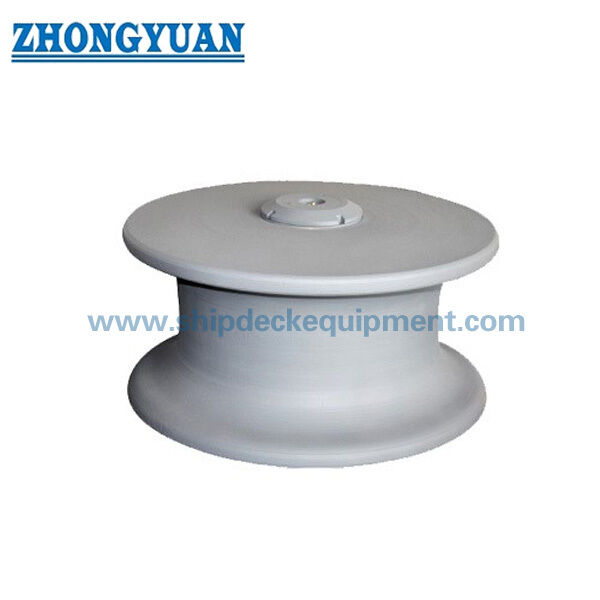

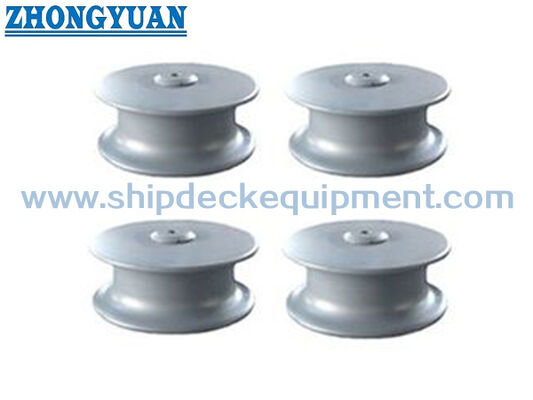

Açık Tipi Deniz Çapa Rehberi Roleri. NS 2585 dökme çelik tek rulo Fairlead.

Açık Tip Deniz Demirleme Kılavuz Silindiri | NS 2585 Dökme Çelik Tek Makaralı Fairlead

Ürüne Genel Bakış

NS 2585 açık tip deniz bağlama kılavuz makarası, gemi bağlama istasyonlarında bağlama halatlarını yönlendirmek ve halat yönünü ayarlamak için kullanılan tek makaralı bir kurtağzı bileşenidir. Normalde silindir çapına, uygulanabilir halat tipine, gemi bağlama düzenine, halat geçiş açısına ve proje çiziminde gösterilen kurtağzı desteğine veya montaj yapısına göre seçilir.

Bu sayfada 150 mm'den 450 mm'ye kadar silindir çapına sahip NS 2585 silindir aralığına odaklanılmaktadır. Makara, sağlanan parametre tablosunda listelenen sentetik fiber halat, Malina halat ve çelik tel halat uygulamaları için düzgün bir halat temas yüzeyi sağlar. Uygulanabilir maksimum halat çapı yalnızca seçim referansıdır ve ürün SWL, MBL, halat kopma yükü veya test yükü olarak değerlendirilmemelidir.

Hızlı Özellikler

• Ürün tipi: açık tip tek bağlama kılavuz makarası → gemi bağlama halatı yön kontrolü için bir kurtağzı / çözgü silindiri bileşeni olarak kullanılır.
• Standart referans: NS 2585 → kap çizimi veya satın alma spesifikasyonu NS 2585 silindir boyutlarını gerektirdiğinde kullanılır.
• Makara çapı aralığı: 150–450 mm → verilen tabloda küçük ve orta boy gemi bağlama kılavuz makarası düzenlemelerini kapsar.
• Uygulanabilir halat türleri: sentetik elyaf halat, Malina halat ve 1550 N/mm² çelik tel halat → halat tipine ve uygulanabilir maksimum halat çapına göre makarayı seçin.
• Silindir ağırlık aralığı: 24,8–310 kg → taşıma planlaması, paketleme, nakliye tahmini ve kurulum hazırlığı için kullanışlıdır.
• Malzeme seçenekleri: yumuşak çelik, C-Mn çelik, paslanmaz çelik, dökme çelik veya sfero dökme demir → teklif vermeden önce son kalite ve üretim şekli onaylanmalıdır.
• Yüzey işleme: Sa 2,5 kumlama + tek kat epoksi ön imalat astarı, galvanizli, cilalı veya özelleştirilmiş yüzey → son sistem, kap kaplama spesifikasyonuna uygun olmalıdır.
• Tedarik kapsamı: standart makara veya özelleştirilmiş düzenleme → şaft, sehpa, kaide, yatak / burç detayı ve kurulum arayüzü gerektiğinde çizim yapılarak onaylanmalıdır.

Ana Teknik Parametreler

Seçim ve Sorgulama Kılavuzu

Adım 1: Gerekli standardı ve ürün tipini onaylayın: NS 2585 açık tip tek bağlama kılavuz silindiri.

Adım 2: Gemi çizimine, halat tipine ve uygulanabilir maksimum halat çapına göre silindir çapı D'yi 150 ila 450 mm arasında onaylayın.

Adım 3: Halat bilgilerini doğrulayın: sentetik fiber halat, Malina halat veya çelik tel halat; çelik tel halat için, 6×24 veya 6×37 gibi yapıyı ve belirtilmişse mukavemet derecesini onaylayın.

Adım 4: Tedarik kapsamını onaylayın: yalnızca silindir, şaftlı silindir, sehpalı/kaideli silindir veya gerekiyorsa komple kurşun montajı.

Adım 5: Malzemeyi, yüzey işlemini, sertifika kapsamını, denetim gerekliliğini ve özelleştirilmiş boyutların gerekli olup olmadığını onaylayın.

Adım 6: Miktarı, uygulama kabı tipini, kurulum konumunu, çizimi veya referans fotoğrafını, teslimat yerini ve gerekli teslimat süresini belirtin.

Yapı

Dökme / çelik makaralı gövde | Açık tip tek silindirli düzenleme | Pürüzsüz halat temas yüzeyi | Merkezi delik / mil arayüzü | Fairlead destek arayüzü onaylanacak | Ön imalat astarı, galvanizli, cilalı veya belirtilen yüzey işlemi

Silindir Yüzeyi, Seçimi ve Mühendislik Avantajları

• Tek makaralı düzenleme, bağlama halatının tanımlanmış bir dönüş noktasına veya bir kurtağzı düzenlemesinde halat yönü değişikliğine ihtiyaç duyduğu durumlarda uygundur.
• Pürüzsüz halat temas yüzeyi, özellikle bağlama işlemi sırasında halat ucu açısı değiştiğinde, sabit çelik kenarlarla karşılaştırıldığında keskin yerel aşınmanın azaltılmasına yardımcı olur.
• 150–450 mm'lik makara çapı aralığı, tüm halat koşulları için büyük boy bir makara kullanmak yerine halat tipine ve halat çapına göre seçim yapılmasına olanak tanır.
• Sentetik elyaf halat, Malina halat ve çelik tel halat için ayrı tablolar, halat çapı seçiminin ürün yük derecesi ile karıştırılmasını önlemeye yardımcı olur.
• Sağlanan malzeme seçenekleri, silindirin proje korozyonu, aşınma ve sınıf muayene gereklilikleriyle eşleştirilmesine olanak tanır; Nihai malzeme kalitesi üretimden önce onaylanmalıdır.
• Daha sonraki kaplama için ön imalat astarı, galvaniz kaplama, cilalı paslanmaz çelik yüzey veya projeye özel kaplama sistemi dahil olmak üzere tersane uygulamaları için yüzey işlemi seçilebilir.
• Değiştirme projeleri için teklif vermeden önce mevcut silindir çapı, delik/şaft boyutu, destek düzeni ve mevcut kurulum alanı kontrol edilmelidir.

Özel Özellikler

• Standart: NS 2585 → tersane, gemi sahibi veya gemi çizimi NS 2585 ön kurşun / çözgü silindiri boyutlarını belirttiğinde kullanın.
• Tip: Açık tip tek makara → Halat yönünün açıkta kalan bir makara tarafından kontrol edildiği kurtağzı düzenlemeleri için uygundur.
• Makara Çapı: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → halat çapına, damar yerleşimine ve proje çizimine göre seçin.
• Uygulanabilir Halat: sentetik elyaf, Malina ve çelik tel halat → maksimum halat çapı, halat tipine ve çelik tel halat yapısına bağlıdır.
• Malzeme: yumuşak çelik, C-Mn çelik, paslanmaz çelik, dökme çelik veya sfero dökme demir → nihai malzeme kalitesi, döküm gereksinimi veya onaylanacak imalat yöntemi.
• Yüzey İşlemi: Sa 2,5 raspa + tek kat epoksi ön imalat astarı, galvanizli, cilalı veya özelleştirilmiş → son kaplama, kap boyama ve korozyona karşı koruma gereksinimlerine uygundur.
• Tedarik Kapsamı: yalnızca makara / şaftlı makara / sehpalı makara / komple kurşun montajı → teklif vermeden önce teyit edilecektir.
• Sertifika Gereksinimi: proje gereksinimine göre mevcuttur → sınıf denetimi, malzeme izlenebilirliği ve üretici sertifikası kapsamı siparişten önce onaylanmalıdır.

Nasıl Çalışır?

Bağlama halatı kılavuz noktasına yaklaşır → Halat, düzgün dönen makaraya temas eder → Makara, halatın ilerleme yönünü değiştirir ve kayma aşınmasını azaltır → Yerel kuvvet, şaft / destek düzenlemesi aracılığıyla, kurtağzı temeline aktarılır → Son seçim, halat tipi, ön açı ve gemi bağlama düzeni ile kontrol edilir

Uygulamalar

Gemi bağlama istasyonları | Fairlead meclisleri | Çözgü silindiri konumları | Güverte halat kılavuzu düzenlemeleri | Siperlik halat kılavuzu düzenlemeleri | Kargo gemileri | Römorkörler | Çalışma Gemileri | Yeni inşa ve yenileme projeleri

Sertifikalar ve Avantajlar

Sertifikalar proje ihtiyacına, muayene kapsamına, malzeme izlenebilirliğine ve klas onay prosedürüne göre düzenlenebilmektedir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

Çizim ve Fotoğraflar

SSS

Soru 1: Doğru NS 2585 silindir çapı nasıl seçilmelidir?

Cevap 1: Silindir çapını tekne çizimine, halat tipine, uygulanabilir maksimum halat çapına, halat yönlendirme yönüne ve mevcut kurtağzı destek düzenlemesine göre seçin. 150–450 mm'lik tabla, teklif verme ve web sayfası çizimi için ana seçim referansını sağlar.

S2: Uygulanabilir maksimum halat çapı ürün SWL veya MBL olarak kullanılabilir mi?

Cevap2: Hayır. Sağlanan tablo, farklı halat türleri için uygulanabilir maksimum halat çaplarını vermektedir. Proje tasarım esası ve sınıf onayı olmadan doğrudan ürün SWL, MBL, kopma yükü, referans yükü veya test yüküne dönüştürülmemelidir.

S3: Teklif vermeden önce hangi bilgilere ihtiyaç vardır?

Cevap3: NS 2585'i, rulo çapını, halat tipini ve çapını, malzeme kalitesini, yüzey işlemini, tedarik kapsamını, sertifika gerekliliğini, miktarını, kurulum çizimini veya referans fotoğrafını, teslimat yerini ve gerekli teslimat süresini onaylayın.
