Açık Tipi Deniz Çapa Rehberi Roleri. NS 2585 dökme çelik tek rulo Fairlead.

Gemi demirlemesi için deniz rehberi rulo.

Ürün Genel Görünümü

NS 2585 deniz kılavuz rulo, bir demir hattını kılavuzlamak ve geminin ip kılavuzluk pozisyonunda yönünü değiştirmek için kullanılan tek açık rulodur.Genellikle deniz donanımı kataloglarında rehber rulo olarak tanımlanır.Seçim, rulo boyutuna, ip kategorisine ve çapına, ip kurulu geometrisine, şaft/destek düzenine dayanmalıdır.kurulum alanı ve gemi demirleme çizimi.

Kamuya açık NS 2585 referans tabloları sürekli olarak 150 ila 450 mm'lik nominal makara boyutlarını ve yaklaşık olarak 24,8 ila 310 kg'lık referans kütleleri göstermektedir.Sağlanan ip çapı tablosu sentetik fiber ip kaplamaktadır, eski bir doğal lif ipi kategorisi ve 1550 N/mm2 germe dayanıklılığında 6×24 ve 6×37 çelik tel ipi yapıları.Doğrudan ürün SWL'ye dönüştürülmemelidir., MBL, kırma yükü, referans yükü veya deneme yükü, kontrol edilen standart / onaylanmış proje yükü temeline sahip değildir.

Hızlı Özellikler

• Ürün türü: tek tekerlekli deniz rehberi / bükülme rulo → bir gemi demirleme düzeninde belirlenmiş bir ip dönüş noktası sağlar.

• Standart referans: NS 2585 → gemi taslağı, sahibi özellikleri veya yedekleme gereksinimleri bu rehber-roller konfigürasyonunu gerektirdiğinde kullanılır.

• Rol boyutu aralığı: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → ip boyutu ve kurulum geometrisini eşleştirmek için yedi referans boyutu.

• Uygulanabilir ip kategorileri: sentetik fiber ip, doğal fiber ip ve 6×24 / 6×37 çelik tel ip → maksimum referans çapı ip kategorisine ve yapısına bağlıdır.

• Çelik tel ip tabanı: 1550 N/mm2 germe dayanıklılığı → verilen referans tablosunda aynı çap sınırlarını diğer tel ip sınıflarına veya yapılara otomatik olarak uygulamazlar.

• Referans kütlesi: 24.8 ≈ 310 kg → fiyatlandırma, paketleme ve taşıma kontrolü için kullanılabilir; nihai üretilen / nakliye kütlesi onaylanmış üretim çizimini takip etmelidir.

• Proje malzeme seçenekleri: dökme çelik, dökme demir / düğümlü demir,Karbon çelik veya paslanmaz çelik çeşitleri onaylanmış çizime göre dikkate alınabilir → Sadece NS 2585 tanımı malzeme sınıfını varsaymak için kullanılmamalıdır..

• Yüzey koruması: deniz kaplamaları, işçi primerleri, galvanizasyon,cilalı paslanmaz bitiş veya projeye göre belirtilen diğer bir işlem → nihai sistem kap kaplama ve korozyon koruma özelliklerine uymalıdır.

Ana teknik parametreler

Seçim ve Soruşturma Rehberi

Adım 1: NS 2585'i ve gerekli rulo boyutunu gemi demirleme çiziminden veya mevcut yedek boyutlarından doğrulayın.

Adım 2: Halat kategorisini ve çapını doğrulayın. Çelik tel ipi için, 6 × 24 veya 6 × 37 gibi bir yapı ve belirtilen yerde germe dayanıklılığı derecesini de sağlayın.

Adım 3: Projenin yük temelini ayrı olarak doğrulayın: gerekli SWL / tasarım yükü, uygun olduğunda halat MBL, hattın yol açısı ve yük yönü.

Adım 4: Tedarik ve kurulum arayüzünü doğrulayın: sadece rulo veya tam kılavuz-rulo montajı, şaft/pin ayrıntıları, delik, kabuğu veya rulman düzenlemesi, destek / tabanca geometri,Kullanılabilir bakım boşluğu ve güverte / kale yapısı.

Adım 5: Malzeme sınıfını, üretim biçimini, yağlama düzenini, korozyon ortamını, yüzey hazırlığını, kaplama sistemini ve denetim / sertifika gereksinimini doğrulayın.

Adım 6: miktarı, gemi türünü, kurulum konumunu, sınıflandırma şirketinin gereksinimlerini, çizimi veya referans fotoğrafını, teslimat yerini ve gerekli teslimat süresini belirtin.

Yapı

Single Rope-Contact Roller | Central Shaft / Pin Interface | Bore / Bush or Bearing Position | Retaining Components | Lubrication Provision as Specified | Support / Pedestal Interface | Marine Surface Protection

Rol yüzeyi, seçim ve mühendislik avantajları

• Tek tekerlekli dönüş noktası → ipin sabit keskin bir çelik kenar üzerinden zorlanmadan demir hattının yönünü değiştirmek için tanımlanmış bir konum sağlar.

• Yumuşak ip temas yüzeyi → Lokal aşınmayı sınırlamak ve iplere zarar verebilecek yüzey düzensizliklerinden kaçınmak için temas alanının işlenmesi / bitirilmesi önemlidir.

• Yedi boyutlu referans serisi → 150×450 mm rulo boyutları, ip rehberinin tüm düzenlemeler için tek bir boyut kullanmak yerine farklı ip çaplarına ve kurulum geometrisine eşleştirilmesini sağlar.

• İp kategorisine özel seçim → sentetik lif, doğal lif ve çelik tel ip referansları ayrı tutulur, böylece ip çapı ürün yük oranı ile karıştırılmaz.

• Değiştirme uygunluk kontrolü → rulo boyutu, D1 / H, delik / şaft boyutları,destek geometri ve mevcut montaj alanı, üretimden önce mevcut kap düzenine karşı kontrol edilmelidir..

• Proje özel inşaat kontrolü → malzeme, gövde / rulman ayrıntıları,yağlama ve kaplama, yalnızca NS 2585 isimlendirilmesinden çıkarılmak yerine, onaylanmış çizim ve satın alma özelliklerine uymalıdır..

Özel Özellikler

• Standart Referans: NS 2585 → gemide halat yönlendirme düzenlemeleri için kullanılan deniz kılavuzu / bükme rulo referansı.

• Yapılandırma: Tek rulo → bir açık dönen ip temas rulo.

• Rol boyutu: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → ip bilgileri ve kap düzenine göre seçin.

• Uygulanabilir ip: Sentetik lif / doğal lif / çelik tel ip → maksimum referans çapı ip kategorisine ve tel ip yapısına göre değişir.

• Çelik tel ipi referansı: 6×24 ve 6×37 1550 N/mm2 → alternatif yapım veya sınıf ayrı bir onay gerektirir.

• Referans Kütlesi: 24. 8 / 49. 3 / 92 / 127 / 168 / 252.5 / 310 kg → bir yük notu değil.

• SWL / Tasarım Yükü: Doğrulanmalı → NS 2585 kamu katalogları tutarlı olmayan yük terminolojisini kullanır, bu nedenle proje yükü tanımı teklif veya veri sayfası yayınlanmadan önce doğrulanmalıdır.

• Malzeme: Projeye özel → dökme çelik, dökme demir / düğümlü demir, karbon çelik veya paslanmaz çelik yalnızca onaylanmış çizim ve satın alma özellikleriyle onaylandığında.

• Yüzey Koruması: Projeye özel → deniz kaplama, işçi primer, galvanizasyon, cilalanmış bitirme veya diğer belirtilen sistem.

• Sertifika Gerekliliği: Proje gereksinimlerine göre mevcuttur → malzeme izlenebilirliği, üreticinin denetimi ve sınıflandırma topluluğunun katılımı sipariş kapsamına tabidir.

Nasıl Çalışır?

Mooring Line Approaches the Guide Position → Line Contacts the Rotating Roller → Roller Changes the Rope Lead Direction While Reducing Sliding Contact → Resulting Force Transfers Through the Shaft / Support Interface → Supporting Ship Structure Carries the Applied Load

Başvurular

Gemi demirleme istasyonları. Fairlead montajları. Dönüştürme / hattı yönetme pozisyonları. Güverte ip rehberi düzenlemeleri. Sığınak ip rehberi pozisyonları. Yeni inşaat projeleri. Değiştirme ve yenilenme projeleri.

Sertifikalar ve Avantajlar

Denetim ve sertifikasyon kapsamı, tekliften önce onaylanmalıdır.Rotasyon kontrolleri ve sınıflandırma topluluğunun katılımları proje gereksinimlerine göre düzenlenebilir, onaylanmış denetim planı ve emir kapsamı.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

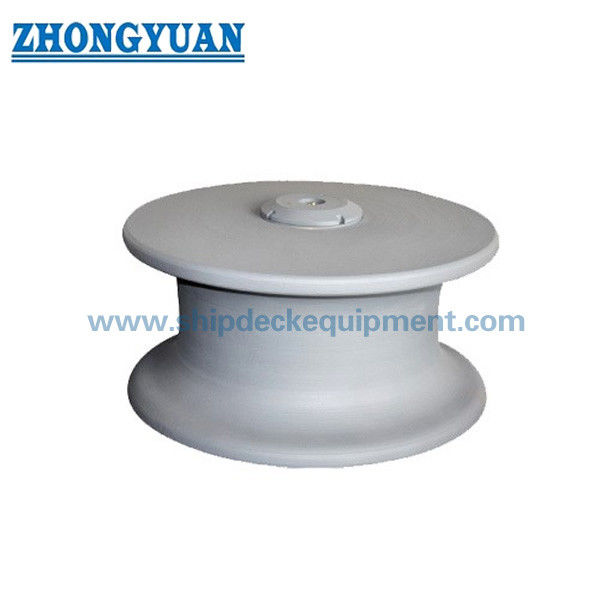

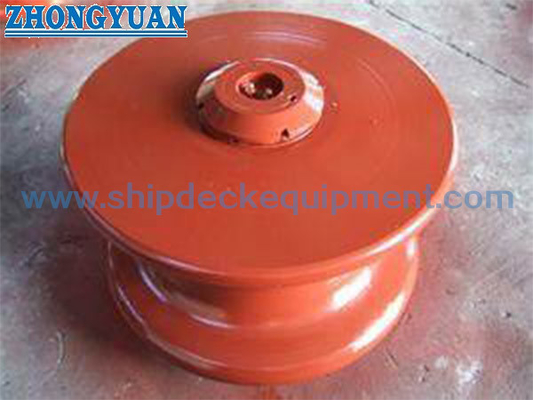

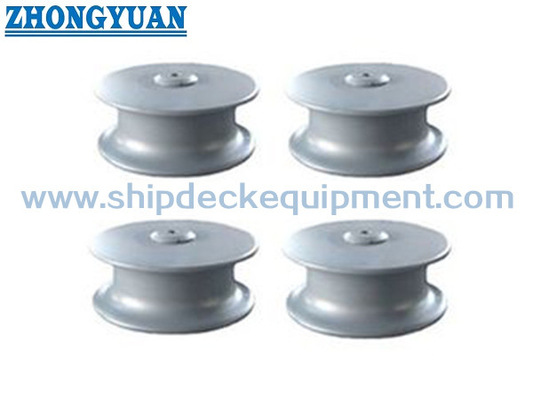

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: Doğru NS 2585 rulo boyutunu nasıl seçilir?

A1: İp kategorisini ve çapını, ip yönünü, şaft/destek düzenini ve mevcut montaj alanını belirleyen tekne çiziminden rulo boyutunu seçin.mevcut ruloyu ölçünSadece rulo çapından seçmek yerine, delik / şaft ve destek arayüzünü seçin.

S2: Uygulanabilir ip çapı adil SWL veya kırma yükü olarak kullanılabilir mi?

A2: Hayır. İp çapı değerleri seçim referanslarıdır. Kamu NS 2585 katalogları farklı yük etiketleri ve değerleri kullanır, bu nedenle ürün SWL,kırma yükü veya tasarım yükü kontrol edilen standarttan doğrulanmalıdır., onaylanmış proje çizimi veya alıcı yük özellikleri.

S3: Ödeme veya yedek üretimden önce hangi bilgiler gereklidir?

A3: NS 2585 boyutu, ip türü ve çapı, gerekli proje yükü tabanı, rulo ve şaft / delik boyutları, destek veya taban düzeni, malzeme, kaplama,Sertifika / denetim talebi, miktar, gemi kurulum çizimi veya fotoğrafı, varış yeri ve gerekli teslimat süresi.r çapı, ip türü ve çapı, malzeme kalitesi, yüzey işlemi, tedarik kapsamı, sertifika gereksinimleri,miktarı, kurulum çizimi veya referans fotoğrafı, teslimat yeri ve gerekli teslimat süresi.
