150~350 mm kaynaklı çelik boru çapraz parçası JIS F 2804-1976 gemi demirleme için

150-350 mm Kaynaklı Çelik Boru Çapraz Babası | JIS F 2804-1976 Gemi Bağlama İçin

Ürün Genel Bakışı

Çelik borudan imal edilmiş deniz tipi çapraz baba, JIS F 2804-1976 standardına dayanan, güverteye kaynaklanan bir bağlama donanımıdır. Gemi bağlama halatları için net bir halat yönlendirme ve tutma noktası sağlamak üzere dikey ana boru ve yatay çapraz boru kullanır. Ürün normalde bağlama güvertesine monte edilir ve geminin bağlama düzeni, halat çapı, güverte takviyesi, kaynak spesifikasyonu, kaplama sistemi ve muayene gereksinimi ile birlikte seçilmelidir.

Bu boru imalatı versiyonu için üretim odağı kaynaklı boru montajıdır. Güverte bağlantısı, proje kaynak prosedürüne göre derin nüfuziyetli kanal kaynağı için pahlı kenarlarla hazırlanmalıdır. Yatay boru ve dikey ana boru da pahlı kaynaklı birleşim yerleriyle monte edilir. Plaka haddelenmiş boru konstrüksiyonuna kıyasla, dikişsiz veya kaynaklı çelik boru daha iyi yuvarlaklık sağlayabilir; halat temas alanında bir imalat dikişi varsa, yerel halat hasarını azaltmak için düzeltilmeli ve zımparalanmalıdır.

Hızlı Özellikler

• Ürün tipi: Çelik borudan imal edilmiş deniz tipi çapraz baba → halat tutma ve yön kontrolü için güverte bağlama donanımı.

• Standart: JIS F 2804-1976 → nominal çap, boyutlar, ağırlık ve uygulanabilir çelik halat çapı için referans.

• Nominal çap aralığı: 150 ila 350 mm → tedarik edilen tabloda küçük ve orta ölçekli gemi bağlama güvertesi düzenlemelerini kapsar.

• Konstrüksiyon: dikey ana boru + yatay çapraz boru → kaynaklı boru montajlı çapraz tip halat tutma geometrisi.

• Kaynak odağı: pahlı hazırlanmış güverte birleşimi ve borudan boruya birleşim → onaylanmış WPS veya proje gereksinimine göre derin nüfuziyetli kaynağı destekler.

• Halat koruma odağı: çelik boru yuvarlaklığı ve zımparalanmış kaynak dikişleri → keskin yerel teması ve halat aşınmasını azaltmaya yardımcı olur.

• Ağırlık aralığı: 33 ila 186 kg → elleçleme, güverte montaj planlaması, paketleme ve navlun tahmini için kullanışlıdır.

• Yüzey işlemi: Sa 2.5 kumlama + epoksi astar, galvanizli, cilalı paslanmaz çelik veya özelleştirilmiş kaplama → nihai sistem gemi spesifikasyonunu takip etmelidir.

Ana Teknik Parametreler

JIS F 2804-1976 çelik borudan imal edilmiş deniz tipi çapraz baba için ana web sitesi parametreleri. Boyutlar aksi belirtilmedikçe mm cinsindendir. Halat çapı, tedarik edilen tablodaki referans çelik halat çapıdır ve SWL veya MBL olarak okunmamalıdır.

Seçim ve Sorgulama Rehberi

Adım 1: Gemi çizimine göre JIS F 2804-1976 çelik boru imal edilmiş çapraz babayı ve 150 ila 350 nominal çapı onaylayın.

Adım 2: Bağlama düzenini, halat çapını, halat yönlendirme yönünü, güverte montaj konumunu ve siparişin yeni inşa mı yoksa değişim mi olduğunu onaylayın.

Adım 3: Güverte kaynak arayüzünü, pah hazırlığını, güverte takviyesini ve herhangi bir tersane kaynak veya NDT gereksinimini onaylayın.

Adım 4: Malzeme gereksinimini onaylayın: hafif çelik boru, paslanmaz çelik boru veya proje tarafından talep edilen başka bir kalite; belirtilmişse boru duvar kalınlığını veya boru programını da onaylayın.

Adım 5: Yüzey işlemini onaylayın: Sa 2.5 kumlama + epoksi astar, nihai boya, galvanizli kaplama, ayna / saten cilalı paslanmaz çelik veya özelleştirilmiş kaplama.

Adım 6: Teklif öncesi sertifika kapsamını onaylayın: proje gereksinimine göre imalatçı sertifikası, malzeme sertifikası, sınıf sertifikası, tanık denetimi veya sınıf onayı.

Adım 7: Miktarı, teslimat yerini, gerekli teslimat süresini, GA / montaj çizimini ve mevcutsa referans fotoğrafları sağlayın.

Yapı

Çelik boru dikey ana direk | Yatay çapraz boru | Pahlı boru kesişim kaynağı | Güverte kaynaklı taban arayüzü | Pürüzsüz halat temas yüzeyi | Gerekirse zımparalanmış kaynak dikişi | Astar veya belirtilen yüzey kaplaması

Boru İmalatı, Kaynağı ve Halat Koruması Avantajları

• Çelik boru imalatı konstrüksiyonu, plaka haddelenmiş boru konstrüksiyonuna göre daha iyi yuvarlaklık sağlar, bu da daha pürüzsüz bir halat temas geometrisini korumaya yardımcı olur.

• Güverte bağlantısı, onaylanmış WPS ve proje kaynak gereksinimine göre derin nüfuziyetli kanal kaynağı için pahlı kenarlarla hazırlanabilir.

• Yatay çapraz boru ve dikey ana boru, kaynak erişimini ve birleşim tutarlılığını iyileştirmek için kontrollü pah hazırlığı ile monte edilmelidir.

• Halat temas yüzeylerine yakın kaynak dikişleri, halatın yükseltilmiş bir dikiş, keskin kenar veya düzensiz alın kaynağı tarafından zarar görmemesi için düzeltilmeli, zımparalanmalı ve pürüzsüzleştirilmelidir.

• Güverte kaynaklı montaj, bağlama kuvvetinin takviyeli güverte yapısına aktarılmasını sağlar; güverte takviyesi ve kaynak detayı tersane veya tasarım ofisi tarafından kontrol edilmelidir.

• 150 ila 350 mm nominal çap aralığı, gemi çizimi JIS F 2804-1976 çapraz baba boyutlarını belirttiğinde net bir seçim yolu sağlar.

• Yüzey işlemi, tersane kaplama gereksinimlerine uyacak şekilde uyarlanabilir, astar, nihai boya, galvanizli kaplama veya belirtildiğinde paslanmaz çelik parlatma dahil.

• Muayene ve sertifika kapsamı sipariş gereksinimine göre düzenlenebilir, ancak teklif öncesinde sınıf sertifikası veya tanık denetimi onaylanmalıdır.

Özel Nitelikler

• Standart: JIS F 2804-1976 → tersane veya mal sahibi spesifikasyonu bu standart çapraz baba düzenlemesini gerektirdiğinde kullanılır.

• Ürün Yapılandırması: Çelik boru imal edilmiş çapraz baba → güverte bağlama uygulamaları için dikey ana borulu yatay çapraz boru.

• Nominal Çap: 150 / 200 / 250 / 300 / 350 mm → gemi çizimine, halat çapına ve güverte düzenine göre seçin.

• Malzeme: Hafif çelik veya paslanmaz çelik, tedarik edilen spesifikasyona göre → üretim öncesinde kesin kalite ve boru duvar kalınlığı onaylanmalıdır.

• Montaj: Güverte kaynaklı → güverte takviyesi, kaynak hazırlığı ve montaj konumu çizimle onaylanmalıdır.

• Kaynak Hazırlığı: Pahlı hazırlanmış güverte birleşimi ve boru kesişimi → onaylanmış WPS veya proje gereksinimine göre derin nüfuziyetli kaynak.

• Halat Temas Kaplaması: Pürüzsüz çelik boru yüzeyi ve gerektiğinde zımparalanmış kaynak dikişi → temas alanındaki halat aşınmasını azaltmaya yardımcı olur.

• Yüzey İşlemi: Sa 2.5 kumlama + epoksi astar, galvanizli, cilalı veya özelleştirilmiş kaplama → nihai kaplama gemi spesifikasyonunu takip eder.

• Sertifika Gereksinimi: Sipariş kapsamına göre mevcuttur → sınıf denetimi ve sertifika seviyesi teklif öncesinde onaylanmalıdır.

Nasıl Çalışır

Bağlama halatı çapraz babaya yönlendirilir → Halat, bağlama planında düzenlendiği gibi pürüzsüz çelik boru gövdesi veya çapraz boru etrafında döner → Yerel halat temas kuvveti kaynaklı boru montajı tarafından taşınır → Kuvvet, güverte kaynaklı taban aracılığıyla takviyeli güverte yapısına aktarılır → Kaynak denetimi ve nihai kaplama proje gereksinimine göre tamamlanır

Uygulamalar

Yük gemileri | Tankerler | Dökme yük gemileri | Konteyner gemileri | İş tekneleri | Römorkörler | Güverte bağlama istasyonları | Yeni inşa projeleri | JIS F 2804 çapraz babaların değişimi

Sertifikalar ve Avantajlar

Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıflandırma kurulu onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, İmalatçı Test Sertifikası.

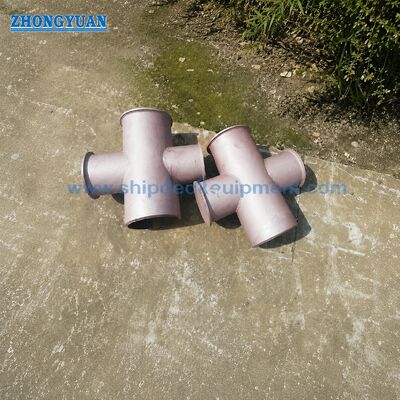

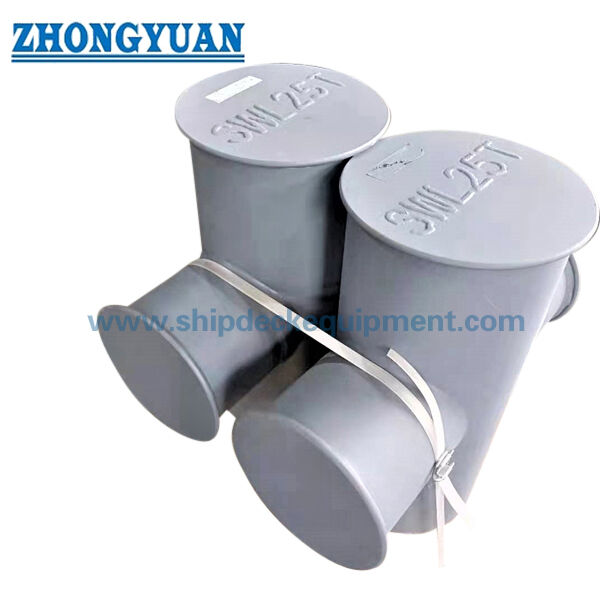

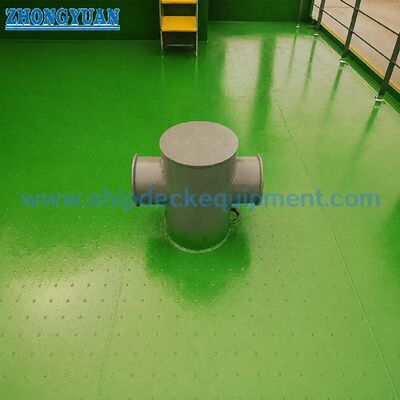

Çizim ve Fotoğraflar

SSS

S1: JIS F 2804 çapraz baba tablosu SWL sağlıyor mu?

C1: Sağlanan tabloda SWL bulunmamaktadır. Tablo nominal çap, ana boyutlar, ağırlık ve referans çelik halat çapını sağlar. Çelik halat çapı, ürün SWL veya MBL olarak yorumlanmamalıdır. Seçim, bağlama düzenine, halat çapına, tasarım yüküne, güverte takviyesine, kaynak detayına ve proje onay gereksinimine göre kontrol edilmelidir.

S2: Bu çapraz baba için neden plaka haddelenmiş boru yerine çelik boru kullanılıyor?

C2: Çelik boru, plaka haddelenmiş boruya göre genellikle daha iyi yuvarlaklık ve daha temiz bir halat temas yüzeyi sağlar. Plaka haddelenmiş borunun bir boyuna dikişi veya yerel düzensizlikleri olabilir; kullanılırsa, halat hasarını azaltmak için dikiş ve alın kaynağı alanı zımparalanmalıdır. Nihai konstrüksiyon, proje malzeme ve imalat gereksinimini takip etmelidir.

S3: Teklif öncesinde hangi bilgilere ihtiyaç vardır?

C3: Standart, nominal çap, malzeme kalitesi, belirtilmişse boru duvar kalınlığı, yüzey işlemi, miktar, sertifika kapsamı, kaynak / muayene gereksinimi, güverte montaj çizimi, teslimat yeri ve gerekli teslimat süresini onaylayın.
