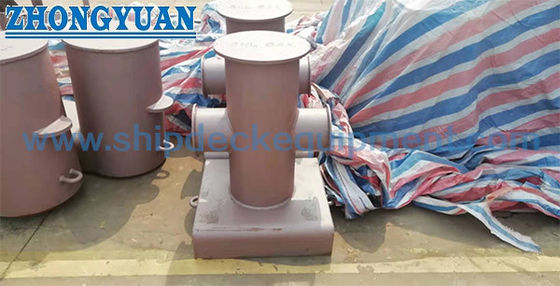

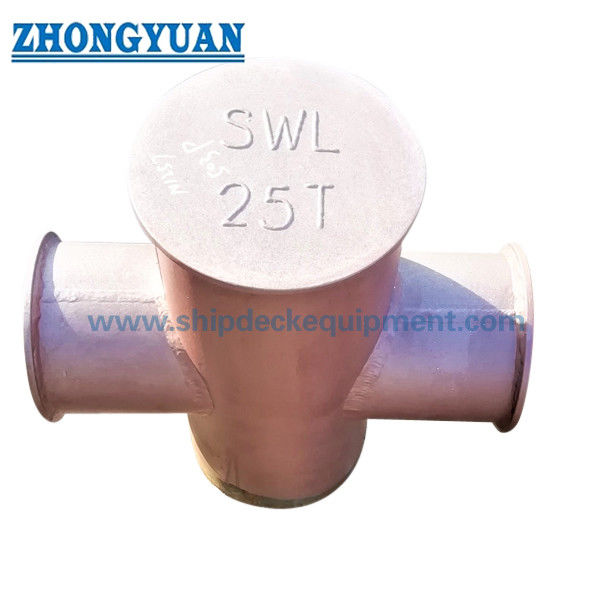

150–350mm Çapraz Uçlu Babalar | Gemi Güvertesi İçin Haç Şeklinde Bağlama Babaları
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipment |
| Sertifika: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | Standart ve Özelleştirilmiş |
| Belge: | Marine Cross Bitt Bollard G...88.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | As per quotation |
| Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
| Teslim süresi: | teklife göre |
| Ödeme koşulları: | 100.000kg |
| Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
|
Detay Bilgi |
|||
| Teknik standart: | GB 10106-88 ve JIS F2804-76 | Nominal Çaplar: | 150 ila 350mm |
|---|---|---|---|
| Tip: | Tip A & Tip B | Malzeme: | Hafif çelik; Paslanmaz çelik |
| ağırlık: | 31 ila 204kg | Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Parlak Paslanmaz Çelik, özelleştirilmiş |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS, vb. | ||
| Vurgulamak: | Haç şeklindeki kollarlar Gemi demirleme ekipmanları,GB 10106 Gemi demirleme ekipmanları |
||
Ürün Açıklaması
150-350mm Çapraz Babalar | Gemi Güvertesi İçin Haç Şeklinde Bağlama Babaları
Ürün Genel Bakışı
Çapraz babalar, gemilerde bağlama halatlarını sabitlemek için kullanılan güverte bağlama donanımlarıdır.
Tekli çapraz haç şeklindeki babalar, GB10106-88 standardına uygun olarak tasarlanmış ve üretilmiştir, hem çelik tel hem de sentetik elyaf halatlar için güvenilir bağlama noktaları sağlar.
Deniz ortamlarında hem çelik tel halatlar hem de sentetik elyaf halatlar için güçlü ve stabil bağlama noktaları sağlarlar.
Hızlı Özellikler
Nominal Çap: 150-350 mm → Baba boyutunu ve yük kapasitesini tanımlar
Kopma Yükü: 117-686 kN → Maksimum bağlama mukavemetini tanımlar
Uygulanabilir Halat: Çelik Tel & Elyaf Halat → Uyumluluğu sağlar
Tip: Tip A / Tip B → Kurulum yöntemini tanımlar
Malzeme: Yumuşak Çelik / Paslanmaz Çelik → Mukavemet ve korozyon direnci sağlar
Ağırlık: 31-204 kg → Taşıma ve kurulum gereksinimini tanımlar
Standart: GB10106-88 / JIS F2804-76 → Deniz uyumluluğu
Yüzey İşlem: Sa2.5 + Kaplama → Korozyon direncini artırır
Kurulum: Kaynaklı Taban → Yapısal stabiliteyi sağlar
Ana Teknik Parametreler
| Nominal Çap. |
Maks. Kopma Yükü Uygulanabilir Tel KN (tf) |
Çelik Tel Halat |
Sentetik Elyaf Halat |
Hmp Halat |
H | B | h | D | D1 | D2 | D3 | d |
Ağırlık Tip A & B (Kg) |
|
| 150 | 117(12) | 13 | 30 | 44 | 480 | 460 | 280 | 168 | 114 | 206 | 158 | 240 | A | 31 |
| B | 33 | |||||||||||||
| 200 | 225(26) | 19.5 | 45 | 64 | 560 | 520 | 320 | 219 | 168 | 260 | 210 | 280 | A | 62 |
| B | 66 | |||||||||||||
| 250 | 382(39) | 26 | 56 | 80 | 640 | 610 | 360 | 273 | 219 | 310 | 260 | 340 | A | 98 |
| B | 105 | |||||||||||||
| 300 | 549(56) | 30 | 70 | 104 | 680 | 660 | 380 | 325 | 273 | 360 | 310 | 400 | A | 143 |
| B | 153 | |||||||||||||
| 350 | 686(70) | 34.5 | 77 | 120 | 720 | 720 | 420 | 351 | 273 | 400 | 314 | 440 | A | 192 |
| B | 204 | |||||||||||||
Seçim Rehberi
Adım 1 – Nominal Çapı Seçin → Bağlama yüküne göre 150-350 mm
Adım 2 – Kopma Yükünü Onaylayın → Gerekli mukavemet için 117-686 kN
Adım 3 – Halat Tipini Seçin → Çelik tel veya elyaf halat
Adım 4 – Tipi Seçin → Tip A (güverte kaynağı) veya Tip B (astar kaynağı)
Adım 5 – Kurulumu Onaylayın → Güverte yapısına göre
Adım 6 – Malzemeyi Seçin → Yumuşak çelik veya paslanmaz çelik
Yapı ve Bileşenler
Çapraz kollar | Dikey direk | Taban plakası | Kaynaklı yapı
Özel Nitelikler
Çap: 150-350 mm → Boyutu tanımlar
Yük Kapasitesi: 686 kN'ye kadar → Bağlama mukavemetini tanımlar
Halat Uyumluluğu: Tel & Elyaf → Çok amaçlı kullanım
Kurulum: Kaynaklı → Yapısal stabilite
Malzeme: Çelik / Paslanmaz → Dayanıklılık
Yüzey: Kaplamalı veya cilalı → Korozyon direnci
Standart: GB10106 → Uyumluluk
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Özel Konfigürasyon ve Sorgulama Rehberi
Lütfen gemi tipini, gerekli yükü, halat tipini ve kurulum tercihini belirtin.
Nasıl Çalışır
Bağlama halatları babanın çapraz kollarına sarılır, halatların güvenli bir şekilde sabitlenmesini sağlar. Haç şeklindeki tasarım, yükü eşit olarak dağıtarak güvenli bağlama sağlar.
Uygulamalar
Gemi bağlama | Liman yanaşma | Offshore gemileri | Römorkörler
Sertifikalar ve Avantajlar
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası; basit yapı, yüksek mukavemet, güvenilir bağlama performansı, kolay kurulum.
Çizim ve Fotoğraflar
Genel yerleşim çizimi | Kurulum detayları | Ürün fotoğrafları
Sipariş
MOQ: 1 Adet | Teslim Süresi: 30-60 Gün | Özelleştirme: Mevcut
SSS
S1: Tip A ve Tip B çapraz babalar arasındaki fark nedir?
C:
- Tip A
→ Doğrudan gemi güvertesine kaynaklanır
→ Daha basit kurulum
→ Standart güverte yapıları için uygundur - Tip B
→ Güverte astarlığına veya temel plakasına kaynaklanır
→ Ek yapısal destek sağlar
→ Daha yüksek yük gereksinimleri veya güçlendirilmiş güverte alanları için uygundur
S2: Hangi kurulum koşulları Tip A yerine Tip B gerektirir?
C: Tip B genellikle daha yüksek yükler söz konusu olduğunda veya güvertenin yapısal güvenliği sağlamak için bir astar veya taban plakası aracılığıyla güçlendirilmesi gerektiğinde kullanılır.
S3: Doğru çapraz baba boyutu nasıl seçilir?
C:
Seçim, aşağıdaki kılavuzlara göre gerekli bağlama yüküne (kN) ve halat çapına dayanmalıdır:
- Adım 1 – Bağlama yükünü belirleyin
→ Gerekli bağlama yüküne ve halat çapına göre baba boyutunu seçin. - Baba kopma yükü, maksimum beklenen bağlama kuvvetinin üzerinde yeterli güvenlik marjı ile seçilmelidir, genellikle tasarım koşullarına ve sınıflandırma kuruluşu gereksinimlerine bağlı olarak 1.5-2.0 aralığında.
- Adım 2 – Halat çapını eşleştirin
→ Baba boyutunun şunlarla uyumlu olduğundan emin olun:- Çelik tel halat çapı
- Sentetik elyaf halat çapı
- Adım 3 – Nominal çapı seçin
Tipik referans:- 150-200 mm → küçük gemiler
- 200-300 mm → orta boy gemiler
- 300-350 mm → büyük gemiler
- Adım 4 – Kurulum tipini onaylayın
→ Tip A (doğrudan kaynak) veya Tip B (güçlendirilmiş taban)
