100-800 mm geniş tabanlı çift bit demirleme çubuğu. GB/T 554-2008 Gemi demirleme için A Tipi.
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | GB554-2008 Tip A | Malzemeler: | C-Mn Çelik, Paslanmaz Çelik, ayrıca buzkıran için özel çelik de tedarik edebilir |
|---|---|---|---|
| Nominal Çaplar: | 100 ila 800 mm | Ağırlık: | 19 ila 3071 kg |
| Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi | SWL aralığı: | SWL Aralığı: 29KN- 981KN |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, vb. | ||
| Vurgulamak: | GB/T 554-2008 gemi bağlama direkleri,Tip A gemi bağlama direkleri,GB/T 554-2008 deniz bağlama direkleri |
||
Ürün Açıklaması

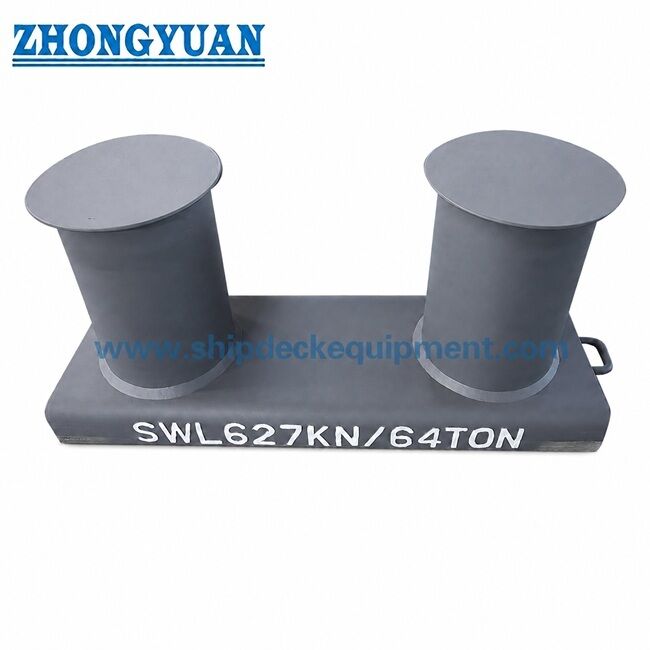

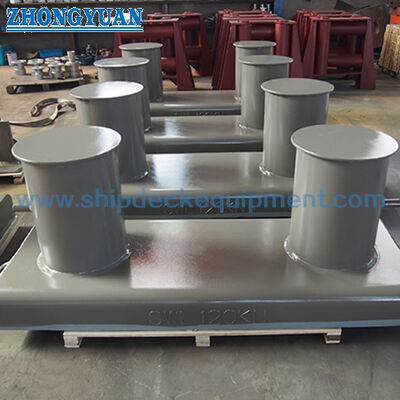

100-800 mm Geniş Tabanlı Çift Dikmeli Bağlama Babası | GB/T 554-2008 Tip A Gemi Bağlama İçin
Ürün Genel Bakışı
GB/T 554-2008 Tip A geniş tabanlı çift dikmeli bağlama babası, gemi güvertelerinde bağlama halatlarını sabitlemek için kullanılan, güverteye kaynaklı bir gemi bağlama donanımıdır. Bu Tip A konfigürasyonu, geniş bir taban üzerinde iki dikey dikme kullanır, bu da bağlama halatının baba etrafında döndürülmesine olanak tanırken, taban bağlama reaksiyonunu kaynaklı güverte yapısına aktarır.
İmal edilmiş çelik konstrüksiyon için dikmeler çelik borudan veya boru haline getirilip kaynaklanmış çelik levhadan yapılabilir. Boru-taban bağlantısı ve güverte kaynak arayüzü, proje çizimine göre pahlı oluklar ve derin nüfuziyetli kaynak ile hazırlanmalıdır. Kaynak dikişleri ve halat temas alanları, operasyon sırasında bağlama halatlarının zarar görme riskini azaltmak için zımparalanmalı ve pürüzsüz hale getirilmelidir.
Hızlı Özellikler
• Ürün tipi: Geniş tabanlı çift dikmeli bağlama babası → gemi güverte bağlama düzenlemeleri için güverteye kaynaklı bağlama noktası.
• Standart ve tip: GB/T 554-2008 Tip A → Tip A geniş tabanlı baba boyutları, SWL aralığı ve standart tanımı için referans.
• Nominal çap aralığı: 100 ila 800 mm → küçük güverte donanımlarından büyük gemi bağlama pozisyonlarına kadar kapsar.
• Standart SWL aralığı: 29 ila 981 kN → gemi bağlama hesaplaması, halat düzenlemesi ve proje çizimine göre seçilir; halat kopma yükü ile karıştırılmamalıdır.
• Konstrüksiyon: İmal edilmiş çelik boru veya haddelenmiş çelik levha boru → boru dikişi ve halat temas alanları kaynak sonrası pürüzsüz hale getirilmelidir.
• Taban formu: Geniş kaynaklı taban → güverte takviyesi, kaynak detayı ve halat yönlendirme açısı üretim ve montajdan önce teyit edilmelidir.
• Yüzey işlemi: Sa 2.5 kumlama + bir kat epoksi atölye astarı referans olarak → nihai kaplama, galvanizleme, cilalı paslanmaz çelik veya diğer kaplamalar proje gereksinimine göre yapılır.
• Yaklaşık ağırlık aralığı: 19 ila 3.071 kg → taşıma, tersane montaj planlaması, paketleme ve navlun tahmini için kullanışlıdır.
Ana Teknik Parametreler
GB/T 554-2008 Tip A geniş tabanlı çift dikmeli bağlama babası için ana web sitesi parametreleri. Boyutlar aksi belirtilmedikçe mm cinsindendir. Tablo web sitesi seçimi için basitleştirilmiştir; detaylı imalat boyutları ve kaynak detayları resmi standart çizimi ve proje onaylı montaj çizimi ile kontrol edilmelidir.
|
Nominal Çap (mm) |
Standart SWL (kN) |
Dikme D / D1 (mm) |
Yükseklik H / H1 (mm) |
Geniş Taban A x B x L (mm) |
Yaklaşık Ağırlık (kg) |
|---|---|---|---|---|---|
| 100 | 29 | 114 / 145 | 196 / 150 | 250 x 165 x 415 | 19 |
| 125 | 39 | 140 / 180 | 246 / 190 | 315 x 195 x 540 | 29 |
| 160 | 49 | 168 / 210 | 316 / 250 | 400 x 225 x 670 | 45 |
| 200 | 78 | 219 / 270 | 378 / 300 | 500 x 290 x 860 | 80 |
| 250 | 118 | 273 / 335 | 470 / 380 | 630 x 360 x 1.065 | 141 |
| 315 | 196 | 325 / 390 | 597 / 480 | 800 x 430 x 1.300 | 264 |
| 355 | 255 | 351 / 420 | 663 / 530 | 890 x 480 x 1.475 | 358 |
| 400 | 314 | 402 / 480 | 749 / 600 | 1.000 x 550 x 1.630 | 499 |
| 450 | 382 | 450 / 545 | 841 / 680 | 1.130 x 620 x 1.840 | 680 |
| 500 | 451 | 508 / 610 | 928 / 750 | 1.250 x 690 x 2.040 | 911 |
| 560 | 549 | 560 / 670 | 1.025 / 830 | 1.380 x 750 x 2.240 | 1208 |
| 630 | 686 | 610 / 730 | 1.152 / 940 | 1.570 x 820 x 2.510 | 1601 |
| 710 | 804 | 712 / 840 | 1.291 / 1.050 | 1.750 x 960 x 2.840 | 2252 |
| 800 | 981 | 813 / 940 | 1.480 / 1.200 | 2.000 x 1.100 x 3.240 | 3071 |
Seçim ve Sorgulama Rehberi
Adım 1: GB/T 554-2008 Tip A geniş tabanlı çift dikmeli bağlama babasını ve 100 ila 800 mm arasındaki nominal çapı teyit edin.
Adım 2: Gerekli standart SWL, bağlama halatı yönü, halat boyutu, halat yönlendirme açısı ve dikmeler etrafındaki sarma düzenini teyit edin.
Adım 3: Montaj pozisyonunu, güverte takviyesini, pahlı oluk gereksinimini, boru-taban kaynak detayını ve tersane kaynak sorumluluğunu teyit edin.
Adım 4: Malzeme gereksinimini teyit edin: C-Mn çeliği, paslanmaz çelik veya düşük sıcaklık / buz sınıfı uygulamalar için özel çelik (belirtilmişse).
Adım 5: Yüzey işlemini teyit edin: atölye astarı, tam deniz kaplama sistemi, galvanizli kaplama, cilalı paslanmaz çelik veya müşteri tarafından belirtilen kaplama.
Adım 6: Teklif öncesinde sertifika kapsamını teyit edin: üretici sertifikası, malzeme sertifikası, sınıf sertifikası, kaynak muayenesi veya proje gereksinimine göre tanık muayenesi.
Adım 7: Miktar, uygulama gemi tipi, teslimat noktası, gerekli teslimat süresi, GA çizimi, güverte montaj çizimi veya mevcutsa referans fotoğrafları sağlayın.
Yapı
İki dikey çelik boru dikme | Geniş kaynaklı taban plakası | Dikme kapağı / örtü plakası | Boyuta göre rijitleştiriciler | Pahlı boru-taban kaynaklı eklem | Güverte kaynak arayüzü | Pürüzsüz zımparalanmış halat temas yüzeyi | Atölye astarı veya belirtilen nihai kaplama
İmalat, Kaynak ve Mühendislik Avantajları
• Tip A geniş tabanlı tasarım, eklemeli veya basit baba düzenlemelerine göre daha büyük bir güverte temas alanı sağlar, tersanenin bağlama kuvvetini takviyeli güverte yapısına aktarmasına yardımcı olur.
• İmal edilmiş çelik boru veya haddelenmiş çelik levha boru konstrüksiyonu, kontrollü kaynak, boyutsal ayarlama ve projeye özel malzeme seçimi için uygundur.
• Boru-taban eklemleri, proje çizimine göre pahlı oluklar ve derin nüfuziyetli kaynaklarla hazırlanabilir, ana yük aktarım alanında daha güçlü kaynaklı sürekliliği destekler.
• Boyuna boru dikişleri, kapak kenarları ve dış halat temas alanları, bağlama halatları ile keskin yerel teması azaltmak için imalattan sonra zımparalanmalı ve pürüzsüz hale getirilmelidir.
• 100 ila 800 mm arasındaki standart boyut aralığı, tersanelerin babanın boyutunu gemi bağlama düzeni, SWL gereksinimi, güverte alanı ve taşıma ağırlığı ile eşleştirmesine olanak tanır.
• GB/T 554-2008 standart bilgileri, tedarik sırasında malzeme teyidi, imalat kontrolü, görünüm denetimi, işaretleme ve korozyon koruma planlamasını da destekler.
• Sınıflandırılmış yeni inşa veya değişim projeleri için, üretimden önce malzeme izlenebilirliği, kaynak prosedürü, muayene kapsamı ve güverte takviyesi varsayımlar yerine teyit edilmelidir.
Özel Nitelikler
• Standart: GB/T 554-2008 → tersane veya mal sahibi spesifikasyonu Çin standart deniz bağlama babaları gerektirdiğinde kullanılır.
• Tip: Tip A geniş tabanlı çift dikmeli → geniş taban ayak izi gerektiren güverteye kaynaklı bağlama istasyonları için uygundur.
• Nominal Çap: 100 / 125 / 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 / 560 / 630 / 710 / 800 mm → SWL, gemi çizimi ve montaj alanına göre seçilir.
• Standart SWL: 29 ila 981 kN → sağlanan standart tablodan baba güvenli çalışma yükü olarak ele alınmalı, halat kopma yükü olarak değil.
• Konstrüksiyon: Çelik boru veya haddelenmiş çelik levha boru kaynaklı montaj → nihai boru kaynağı ve dikiş işlemi üretimden önce teyit edilmelidir.
• Kaynak Gereksinimi: Belirtildiği gibi pah hazırlığı ve derin nüfuziyetli kaynak → boru-taban kaynağı ve güverte kaynak detayları proje çizimi ve WPS'ye uygun olmalıdır.
• Halat Koruması: Pürüzsüz zımparalanmış kaynak dikişi ve temas yüzeyi → baba gövdesi ve kapak alanlarındaki halat aşınmasını azaltmaya yardımcı olur.
• Yüzey İşlemi: Sa 2.5 kumlama + epoksi atölye astarı referans olarak → nihai kaplama veya galvanizleme gemi boyama spesifikasyonuna göre yapılır.
• Sertifika Gereksinimi: Sipariş kapsamına göre ayarlanabilir → sınıf onayı, tanık muayenesi ve malzeme sertifikası teklif öncesinde teyit edilmelidir.
Nasıl Çalışır
Bağlama halatı güverte babasına yaklaşır → Halat, bağlama düzenine göre iki dikme etrafında döndürülür → Yük dikmelerden geniş kaynaklı tabana aktarılır → Güverte kaynakları ve takviyeli güverte yapısı bağlama reaksiyonunu taşır → Proje gereksinimine göre muayene ve nihai kaplama tamamlanır.
Uygulamalar
Yük gemileri | Tankerler | Dökme yük gemileri | Konteyner gemileri | Römorkörler | Mavnalar | İş tekneleri | Gemi güverte bağlama istasyonları | Yeni inşa projeleri | Değişim ve onarım projeleri
Sertifikalar ve Avantajlar
Sertifikalar, proje gereksinimine, muayene kapsamına, malzeme izlenebilirliğine, kaynak gereksinimine ve sınıflandırma kurulu onay prosedürüne göre ayarlanabilir.
Sertifika: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.
Çizim ve Fotoğraflar
SSS
S1: Doğru GB/T 554 Tip A baba boyutu nasıl seçilmelidir?
C1: Gerekli baba SWL, gemi bağlama düzeni, halat boyutu, halat yönlendirme açısı, güverte alanı ve tersane montaj çizimine göre nominal çapı seçin. Güverte takviyesi ve kaynak detayları gemi tasarımcısı veya tersane tarafından kontrol edilmelidir.
S2: Bu Tip A baba, standart çelik boru yerine haddelenmiş çelik levha borudan imal edilebilir mi?
C2: Evet, proje spesifikasyonu izin verdiğinde bu görüşülebilir. Boru çelik borudan veya boru haline getirilip kaynaklanmış çelik levhadan yapılabilir, ancak boyuna dikiş ve halat temas alanı pürüzsüz hale getirilmeli ve üretimden önce malzeme / kaynak onayı teyit edilmelidir.
S3: Tablodaki SWL, halat kopma yükü ile aynı mıdır?
C3: Hayır. Tablo SWL, bağlama seçimi için kullanılan baba güvenli çalışma yüküdür. Halat MBL, bağlama halatı tasarım yükü, test yükü ve güverte yapısal tasarımı, proje spesifikasyonu ilişkiyi açıkça tanımlamadıkça baba SWL ile karıştırılmamalıdır.
