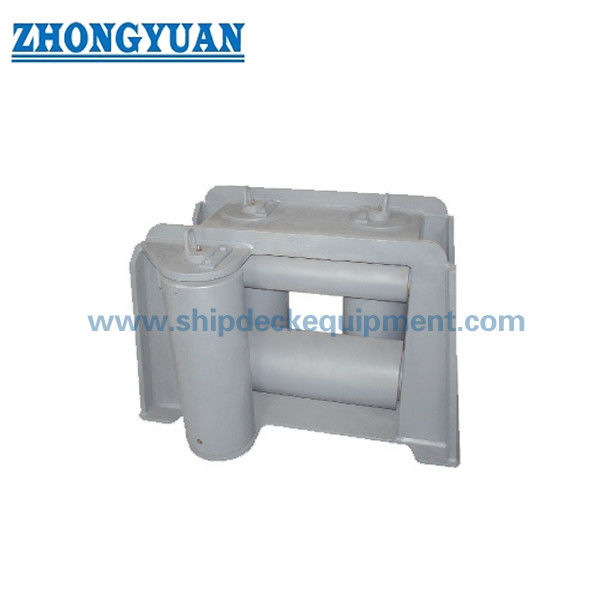

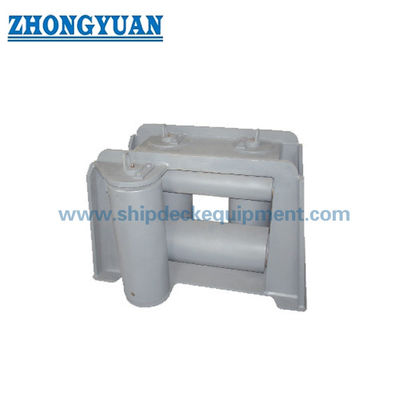

JIS F 2026 Type BR Beş Tüp Makaralı Üniversal Fairleads, Üst Makaralı Gemi Demirleme Ekipmanlı

Denizcilik için üst rulo ile beş rulolu evrensel fairlead JIS F 2026 BR tipi

Ürün Genel Görünümü

JIS F 2026 Tipi BR beş silindirli evrensel fairlead, güverte ucundaki demirleme ipi rehberlik cihazıdır.Bir çok yönden demirleme iplerini kompakt bir yuvarlak düzenleyerek yönlendirmek için kullanılır, halatın gemi yapısı ile doğrudan temasını azaltır ve halatın demirleme, taşınma ve genel demirleme işlemleri sırasında daha düzgün geçmesine yardımcı olur.

This Type BR fairlead is positioned as a practical five-roller solution for medium to heavier rope-guiding arrangements where multi-direction rope control is required but the deck space does not justify a larger seven-roller or nine-roller fairlead. BL Tipi gerektiren projeler için, karşı el düzenlemesi, ip boyutu, yük tabanı, kurulum temeli ve sınıf denetim kapsamı, teklifi öncesinde gemi çizimi ile doğrulanmalıdır.

Hızlı Özellikler

• Ürün türü: Yukarı yuvarlaklı beş silindirli evrensel fairlead → gemilerin demirleme istasyonları için kompakt çok yönlü ip rehberi.

• Standart: JIS F 2026-1980 → Tip BR / Tip BL tanımı, boyutları, kaynak bacakları ve ağırlık aralığı için referans.

• İsimli rulo çap aralığı: 140 ila 315 mm → farklı güverte düzenlemelerini ve ip yolu gereksinimlerini destekler.

• Ağırlık aralığı: 235 ila 2050 kg → kaldırma planı, atölyede işleme, paketleme, kargo ve güverte temeli incelemesi için yararlıdır.

• Yapı konsepti: yatay ve dikey rulo kombinasyonu → daha az yerel ip aşınması ile farklı yaklaşım açılarından ipleri yönlendirmeye yardımcı olur.

• Malzeme seçenekleri: C-Mn çelik, yumuşak çelik veya paslanmaz çelik → nihai malzeme proje özelliklerine ve çizim gereksinimlerine uymalıdır.

• Yüzey işleme: Sa2.5 / S2.5 + epoksi dükkânı primerine patlama, cilalanmış, galvanize edilmiş veya özel kaplama → korozyon ortamına ve kap boya sistemine göre seçilir.

• Sertifika kapsamı: proje gereksinimlerine göre mevcuttur → sınıf katılım, malzeme izlenebilirliği ve denetim tanıklığı sipariş vermeden önce onaylanmalıdır.

Ana teknik parametreler

JIS F 2026 Tip BR beş silindirli evrensel fairleads için ana web sayfası boyutları.Aşağıdaki tablo web sayfası okuma için en yararlı seçim ve düzenleme parametrelerini tutar; tam standart boyut tablosu Backend Referans'a yerleştirilir.

Seçim ve Soruşturma Rehberi

Adım 1: Standart, tip ve el düzenini onaylayın → JIS F 2026-1980 BR veya BL Tipi, gemi demirleme düzeninin çizimine uymalıdır.

Adım 2: nominal çapı ve ip yolunu doğrulayın → ip boyutuna, adil pozisyonuna ve gerekli ip yaklaşım açısına göre 140, 160, 180, 200, 250 veya 315 seçin.

Adım 3: Yük tabanını ve ip verilerini doğrulayın → ip türünü, ip çapını, eğer mevcutsa ip MBL'sini, demirleme düzenini ve gerekli tasarım yükünü veya sınıf notunu verin.Tasarım temeli onaylanmadıkça ip kırma yükünü adil SWL olarak değerlendirmeyin..

Adım 4: Kurulum ayrıntılarını onaylayın → güvertenin konumu, gökyüzü yanının düzenlenmesi, temel alanı, kaynak durumu, çevredeki takviye ve ilgili vinç veya kolye pozisyonu.

Adım 5: Malzeme ve yüzey tedavisini onaylayın → C-Mn çelik, yumuşak çelik, paslanmaz çelik, patlama + primer, galvanize, cilalanmış veya özel kaplama sistemi.

Adım 6: Satın alma bilgilerini → miktarı, sertifika gereksinimini, denetim kapsamını, teslimat hedefini, gerekli teslimat süresini ve mevcutsa çizim veya referans fotoğrafını doğrulayın.

Yapı

Five-roller arrangement | Upper roller | Side rollers | Horizontal and vertical rope-guiding rollers | Welded steel frame | Deck-end foundation interface | Rope-contact rolling surfaces | Weld legs according to size | Marine coating or customized finishing

Liman Tasarımı ve Mühendislik Avantajları

• The five-roller layout provides more stable rope guidance than simpler three-roller or four-roller arrangements while keeping a more compact structure than large seven-roller or nine-roller fairleads.

• Yatay ve dikey tekerleklerin birleşimi, güverte kenarında demirleme istasyonlarında ve mühendislik gemilerinin demirleme düzenlerinde yararlı olan birkaç yaklaşım yönünden ip hareketini kontrol etmeye yardımcı olur..

• Yuvarlak temas, iple gemi yapısı arasındaki doğrudan kayma temasını azaltır ve tekrarlanan ip hareketleri sırasında demirleme ip yüzeylerinde yerel aşınmayı azaltmaya yardımcı olur.

• Kompakt çok tekerlekli çerçeve, güverte düzeninin daha iyi ip kontrolü gerektirdiği ancak mevcut montaj alanının sınırlı olduğu yerlerde uygundur.

• Standart boyut aralığı nominal 140'dan 315'e kadar, tersanelere farklı gemi boyutları, güverte düzenleri ve ip rehberi gereksinimleri için pratik bir seçim aralığı sağlar.

• Temel planlama, atölyede işleme, paketleme ve kurulum koordinasyonu için ağırlık ve kaynak bacakları verileri sağlanır.

• Yüzey tedavisi, proje onayına tabi olarak, kap kaplama özelliklerine, korozyon ortamına ve sahibi gereksinimlerine göre seçilebilir.

Özel Özellikler

• Standart: JIS F 2026-1980 → Tersanenin veya sahibi spesifikasyonunun Japon standart güvertesi uç ruloları ölçümlerini gerektirdiğinde kullanılır.

• Tipi: BR / BL Tipi → Bu sayfa için BR Tipi kullanılmıştır; BL Tipi veya karşı taraf düzeni alıntıdan önce çizim yaparak onaylanmalıdır.

• Adı çapı: 140 / 160 / 180 / 200 / 250 / 315 → ip yoluna, kurulum alanına ve gemi demirleme düzenine göre seçin.

• Roller Diameter Range: 140 ila 315 mm → daha büyük rulo boyutları daha geniş bir temas yarıçapı ve daha büyük bir yapı kılıfı sağlar.

• Ağırlık aralığı: 235 ila 2050 kg → nakliye planlaması, güverte kaldırma düzenlemesi ve kurulum hazırlığı için önemlidir.

• Malzeme: C-Mn çelik, hafif çelik veya paslanmaz çelik → nihai sınıf, izlenebilirlik ve denetim gereksinimleri sipariş özelliklerine göre olmalıdır.

• Yüzey Tedavisi: Sa2.5/S2.5 patlama + epoksi dükkanı primer, cilalanmış, galvanize edilmiş veya özel tedavi → nihai kaplama sistemi, kap boya gereksinimlerine uygun olmalıdır.

• Sertifika Gerekliliği: Proje gereksinimlerine göre talep üzerine mevcuttur → sınıf onayı ve tanık muayenesi onaylanmış sipariş kapsamına tabidir.

Nasıl Çalışır?

Mooring rope approaches from deck or overboard side → Rope contacts the suitable roller surface → Rollers guide the rope direction and reduce sliding friction → Frame transfers rope-guiding force to the deck foundation → Rope continues toward bollard, vinç veya demirleme düzenlemesi

Başvurular

Gemi demirleme sistemleri. Güverte ucundaki ip kılavuzluğu. Vinç ip kuruluşu. Kazık makineleri. Vücut kaldırıcı gemileri. Yükleme gemileri. İş gemileri. Mühendislik gemileri. Yeni inşaat ve yedekleme projeleri.

Sertifikalar ve Avantajlar

Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.Sınıf sertifikaları talep üzerine verilebilir ve sınıf katılımının onaylanmasına bağlıdır.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: Beş makaralı bir fairlead ile daha büyük dokuz makaralı bir fairlead arasındaki temel fark nedir?

A1: Beş silindirli bir fairlead, normalden orta karmaşıklığa kadar demirleme düzenleri için kompakt bir çok yönlü ip yönlendirme çözümüdür.Daha karmaşık ip kurşun açılarıSon seçim, geminin demirleme düzenine ve yük temeline göre yapılmalıdır.

S2: İp kırma yükü doğrudan bu fairlead'in SWL olarak kullanılabilir mi?

A2: Hayır. İp kırma yükü, ip MBL, tasarım yükü, referans SWL ve test yükü karıştırılmamalıdır. Teklif ve mühendislik incelemesi için, lütfen ip çapı, ip türü, ip MBL mevcutsa,Gemi çizimi, ve doğru seçim temelinin doğrulanması için gerekli sınıf notu.

S3: Ödeme yapmadan önce hangi bilgilere ihtiyaç duyulur?

A3: Lütfen JIS F 2026 Tipi BR veya Tipi BL, nominal çapı, ip boyutu, malzeme, yüzey işlemi, miktar, sertifika gereksinimleri, güverte montaj yeri, teslimat yeri,Gerekli teslimat süresi, ve mevcutsa çizim veya fotoğraf.

JIS F 2026 Tipi BR Beş Tüpli Roller Üst Rollu Gemi demirleme ekipmanı ile Evrensel Fairleads çizimi
