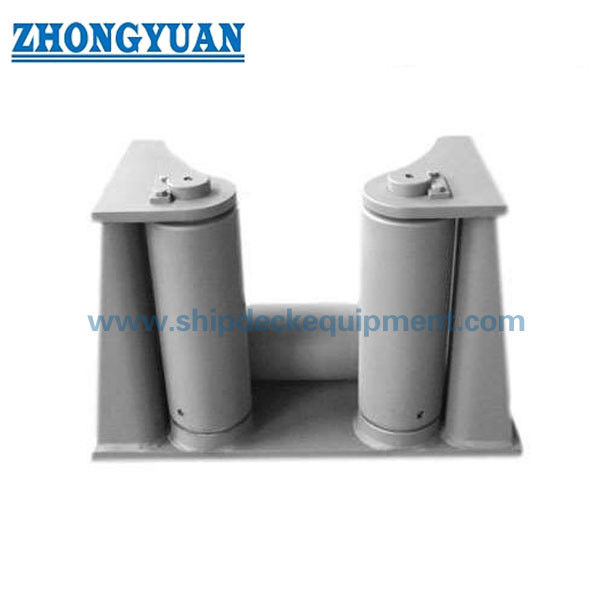

3-Silindirli Evrensel Gemi Bağlama Kılavuzu | CB/T 3062-2011 Tip A

Gemi Bağlama İçin 3 Makaralı Evrensel Babası | CB/T 3062-2011 Tip A

Ürün Genel Bakışı

Deniz Tipi 3 Makaralı Evrensel Babası, temel gemi bağlama ve güverte halatı yönlendirme uygulamaları için kullanılan kompakt ve ekonomik bir makaralı babadır. CB/T 3062 Tip A, iki dikey ve bir alt yatay makara ile tasarlanmıştır, bu da halatın üç yönden sorunsuz bir şekilde yönlendirilmesine yardımcı olurken güverte yapısıyla doğrudan halat temasını azaltır.

5 makaralı, 7 makaralı veya 9 makaralı babalarla karşılaştırıldığında, 3 makaralı tip karmaşık çok yönlü ağır hizmet düzenlemesini temsil etmek için tasarlanmamıştır. Değeri, daha basit bir yapı, daha küçük kurulum ayak izi, daha kolay bakım ve daha düşük proje maliyetidir, bu da onu küçük ve orta ölçekli gemiler, yardımcı bağlama pozisyonları ve halat yolu nispeten net olan genel halat yönlendirme düzenleri için uygun hale getirir.

Hızlı Özellikler

• Ürün tipi: CB/T 3062 Tip A 3 Makaralı Evrensel Babası → gemi bağlama halatı yönlendirmesi için kompakt temel makaralı babası.

• Makaralı düzenleme: 2 dikey makara + 1 alt yatay makara → halatı üç pratik yönden yönlendirir ve yerel sürtünmeyi azaltır.

• Nominal boyut aralığı: 100 ila 320 → 14 ila 44 mm çelik halat çaplarını ve 36 ila 100 mm naylon halat çaplarını kapsar.

• SWL aralığı: Sağlanan parametre tablosuna göre 54 ila 533 kN → boyut seçimi gemi çizimine ve bağlama düzenine göre yapılmalıdır.

• Ağırlık aralığı: 112 ila 2122 kg → güverte düzenlemesi, kurulum sırasında kaldırma, paketleme ve navlun tahmini için kullanışlıdır.

• Malzeme seçenekleri: Siparişe göre C-Mn çeliği, yumuşak çelik veya paslanmaz çelik → nihai malzeme ve sertifika kapsamı tekliften önce teyit edilmelidir.

• Yüzey işlemi: belirtildiği gibi Sa2.5/S2.5'e kumlama + epoksi atölye astarı, galvanizli, cilalı veya özelleştirilmiş kaplama → gemi kaplama sistemine göre seçilir.

• Konumlandırma: temel halat yönlendirmesi için ekonomik 3 makaralı çözüm → çok makaralı 5 / 7 / 9 makaralı babalarla aynı ürün konumlandırması değildir.

Ana Teknik Parametreler

CB/T 3062 Tip A 3 Makaralı Evrensel Babası için ana web sayfası parametreleri. Boyutlar aksi belirtilmedikçe mm cinsindendir.

Seçim ve Sorgulama Rehberi

• Adım 1: Gemi çizimine, çelik halat çapına veya naylon halat çapına göre CB/T 3062 Tip A ve nominal boyutu onaylayın.

• Adım 2: Halat yönlendirme yönünü ve kurulum konumunu onaylayın. Bu 3 makaralı tip, karmaşık çok açılı ağır hizmet tipi halat yolları yerine temel halat yönlendirmesi için uygundur.

• Adım 3: Üretimden önce SWL gereksinimini, halat tipini, halat çapını, güverte düzenini ve mevcut temel alanını onaylayın.

• Adım 4: Malzeme gereksinimini onaylayın: C-Mn çeliği, yumuşak çelik, paslanmaz çelik veya projeye özel malzeme.

• Adım 5: Yüzey işlemini onaylayın: kumlama ve atölye astarı, galvanizli kaplama, cilalı paslanmaz çelik yüzey veya tam deniz kaplama sistemi.

• Adım 6: Sertifika gereksinimini, miktarı, varış noktasını, gerekli teslimat süresini onaylayın ve varsa gemi çizimini veya referans fotoğraflarını sağlayın.

Yapı

İki dikey makara | Bir alt yatay makara | Kompakt destek çerçevesi | Makaralı miller | Burç / yatak konumu teyit edilecek | Güverteye monte temel | Deniz kaplaması veya projeye özel yüzey işlemi

Tasarım, Kurulum ve Bakım Avantajları

• 3 makaralı düzenleme, tam çok makaralı babanın gerekmediği normal bağlama pozisyonları için basit bir halat yönlendirmesi sağlar.

• Kompakt yapı, kapladığı güverte alanını azaltmaya yardımcı olur, bu da onu küçük ve orta ölçekli gemiler veya yardımcı bağlama yerleri için uygun hale getirir.

• Makaralar, sürtünmeyi azaltmaya ve bağlama işlemi sırasında halat yüzeyini korumaya yardımcı olarak sabit çelik yapılarla doğrudan halat temasını azaltır.

• İki dikey makara ve bir alt yatay makaradan oluşan Tip A düzenlemesi, pratik güverte seviyesi yönlerinden halat yönlendirmesini destekler.

• Daha yüksek makara sayısına sahip babalarla karşılaştırıldığında, yapının denetlenmesi, yeniden boyanması, yağlanması ve bakımı daha kolaydır.

• Malzeme, kaplama ve sertifika kapsamı siparişe, gemi spesifikasyonuna ve sınıf onay prosedürüne göre ayarlanabilir.

Özel Nitelikler

• Standart: CB/T 3062-2011 Tip A → proje spesifikasyonu Çin deniz evrensel babası standardını gerektirdiğinde kullanılır.

• Ürün Konumlandırması: Temel kompakt 3 makaralı babası → sıradan halat yönlendirmesi için uygundur, karmaşık çok yönlü 9 makaralı uygulamalar için değildir.

• Makaralı Sayısı: 3 makara → basit ve ekonomik bir yönlendirme yapısı için iki dikey makara ve bir alt yatay makara.

• Halat Aralığı: Çelik halat 14–44 mm / naylon halat 36–100 mm → gemi bağlama planı ve halat spesifikasyonuna göre seçilir.

• SWL: Nominal boyuta göre 54–533 kN → gerekiyorsa proje doğrulaması, güverte yapısı incelemesi veya sınıf onayının yerini almaz.

• Malzeme: C-Mn çeliği / yumuşak çelik / paslanmaz çelik → nihai sınıf, izlenebilirlik ve sertifika siparişten önce teyit edilmelidir.

• Yüzey İşlemi: Kumlama + atölye astarı / galvanizli / cilalı / özelleştirilmiş → kaplama sistemi geminin korozyon koruma gereksinimine uygun olmalıdır.

• Sertifika Gereksinimi: Proje gereksinimine göre mevcuttur → sınıf sertifikası ve denetim tanıklığı sipariş kapsamına ve sınıf onayına tabidir.

Nasıl Çalışır

Halat babaya yaklaşır → Dikey ve yatay makaralar halat yolunu yönlendirir → Makaralı dönüş doğrudan sürtünmeyi azaltır → Halat yükü baba çerçevesinden güverte temeline aktarılır → Muayene ve yağlama makara hareketini güvenilir tutar

Uygulamalar

Gemi bağlama sistemi | Güverte halatı yönlendirmesi | Küçük ve orta ölçekli gemiler | İş tekneleri | İç su tekneleri | Yardımcı bağlama pozisyonları | Vinç halatı yönlendirmesi | Yeni inşa ve değişim projeleri

Sertifikalar ve Avantajlar

Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıflandırma topluluğu onay prosedürüne göre ayarlanabilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

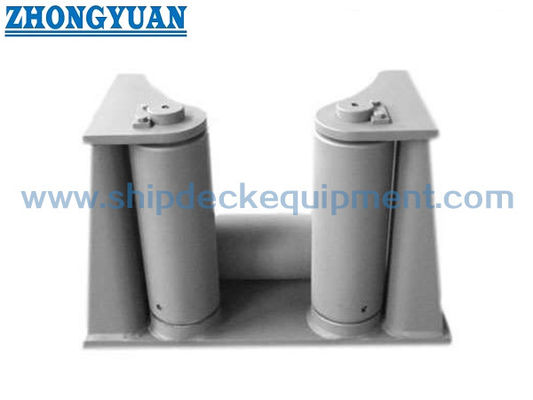

Çizim ve Fotoğraflar

SSS

S1: 3 makaralı babanın ana konumu nedir?

C1: 3 makaralı babası, normal gemi bağlama pozisyonları için temel, kompakt ve ekonomik bir halat yönlendirme ürünüdür. Daha karmaşık halat yolları için kullanılan 5 makaralı, 7 makaralı veya 9 makaralı babalarla aynı değildir.

S2: Doğru nominal boyut nasıl seçilmelidir?

C2: Boyutu halat tipine, halat çapına, SWL'ye, gemi güverte düzenine ve kurulum çizimine göre seçin. Sağlanan tablo, nominal boyut 100'den 320'ye kadar ana seçim aralığını vermektedir.

S3: Malzeme, yatak ve kaplama özelleştirilebilir mi?

C3: Malzeme ve yüzey işlemi proje gereksinimine göre teyit edilebilir. Yatak veya burç düzenlemesi, yağlama detayı ve sertifika kapsamı çizim, sipariş spesifikasyonu ve denetim gereksinimi ile teyit edilmelidir.
