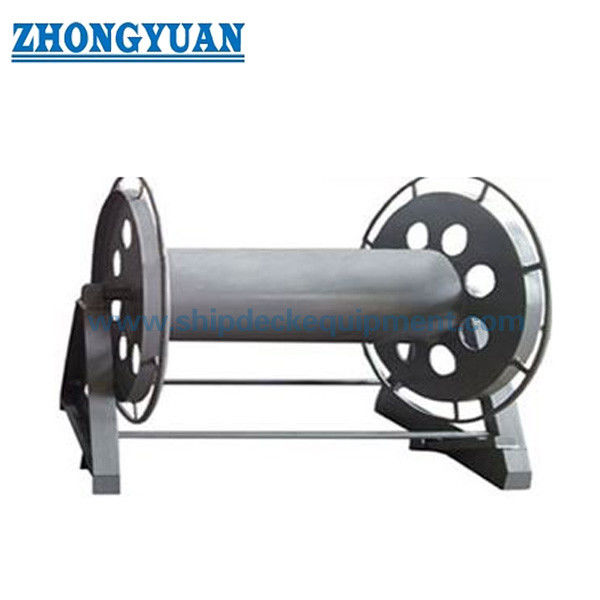

13 ′′32 mm, kumandanı olmayan, kompakt çelik tel kablo rulo. CB/T 3468-92 Tip AW, gemi tel kablo depolama için.
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
| Belge: | Marine Rope Reel Manual Dri...92.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Dört Tip: | AW Tipi, sapsız | Uygulanabilir çelik tel çapı: | 13.0~32mm |
|---|---|---|---|
| Çelik telin uzunluğunun davul depolama kapasitesi: | 120 ~ 190m | Ayak cıvataları miktarı: | 6 ~ 14 |
| Malzeme: | 304, 316L paslanmaz çelik, cilalı paslanmaz çelik, yumuşak çelik | Diğerleri: | SA2.5 Kumblasting ve Anti-Korozif Epoksi Resim |
| Vurgulamak: | Çelik Tel bağlama makarası CB/T 3468-92,CB/T 3468-92 Tip AW bağlama makarası,CB/T 3468-92 Gemi Güverte Ekipmanı |
||
Ürün Açıklaması
13 ′′32 mm, kumandanı olmayan, kompakt çelik tel kablo rulo. CB/T 3468-92 Tip AW, gemi tel kablo depolama için.
Ürün Genel Görünümü
Tip AW çelik tel ip ruloları, bir çıkıntı sapı gerektirmediği kompakt deniz çelik tel ip depolama için tasarlanmıştır.
Elsiz tasarım, makara profilini basit ve kompakt tutar. Operatörler makarayu dış davul kenarını tutarak döndürürler ve bu da sınırlı güverte alanı ve düşük frekanslı işletim için uygundur.
El ile çalışan Tip A makaralarıyla karşılaştırıldığında, Tip AW çıkıntılı parçaları azaltır ve depolama odaklı uygulamalar için daha basit bir yapı sağlar.
Bobin sadece depolama için kullanılır, kaldırma veya çekme için değil. 120 m'den 190 m'ye kadar depolama uzunluğu olan 13 mm ila 32 mm çelik tel ipleri için uygundur.
Boğazlı bir taban, yağlanmış rulman düzenlemesi, isteğe bağlı fren veya kilitleme iğnesi ve pürüzsüz serbest kenarlı bitirme, güvenli depolamayı ve gemide daha kolay düzenlemeyi destekler.
Hızlı Özellikler
- Uygulanabilir Çelik Tel Diametresi: 13-32 mm -> Küçük ve orta boy deniz çelik tel ip depolama için uygundur
- İşlem: El yok, davul tutma işlevi -> Operatörler dış davul kenarını tutarak ruloyu döndürür
- Kompakt Yapı: Dışarı çıkan sapı yok -> Sınırlı güverte alanı ve depolama alanları için daha iyidir
- Standart: CB/T 3468-92 Tip AW -> Denizci çelik tel ip rulo referans standardı
- Davul Kapasitesi: 120-190 m -> İp çapına ve gerekli depolama uzunluğuna göre seçilir
- Fren / Kilitleme: Ayak fren veya kilitleme iğnesi mevcut -> Depolama sırasında rulon sabit tutar
- Baza Bağlama: Boltlu taban -> Konforlu montaj, çıkarma ve yer değiştirme
- Yapı: Ağırlık azaltma deliği tasarımı -> Yapısal dayanıklılığı korurken ürün ağırlığını azaltır
- rulman düzenlemesi: yağlanmış rulman tasarımı -> Daha kolay dönüş ve daha düşük manuel çaba
- Malzeme: Hafif çelik / 304 / 316L paslanmaz çelik -> korozyon ve bütçe gereksinimlerine göre seçilir
- Yüzey Tedavisi: Sıcak daldırma galvanize / Sa2.5 patlama + epoksi kaplama / cilalanmış paslanmaz çelik -> Deniz korozyon koruması
- Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Ana teknik parametreler
| Model | Max Kablo Halat Çubuğu. | D | D1 | D2 | L | B | H | Temel Bolt | Ağırlık (kg) | Davul halat kapasitesi (m) |
| AW13 | 13.0 | 170 | 330 | 530 | 350 | 560 | 420 | M16 x 6 | 58 | 120 |
| AW17 | 17 | 230 | 470 | 670 | 450 | 620 | 495 | M16 x 8 | 76 | 190 |
| AW21 | 20.5 | 280 | 560 | 760 | 500 | 650 | 535 | M16 x 8 | 113 | 180 |
| AW26 | 26.0 | 340 | 660 | 860 | 550 | 695 | 610 | M16 x 8 | 122 | 190 |
| AW32 | 32 | 425 | 800 | 1000 | 650 | 740 | 665 | M16 x 8 | 162 | 190 |
Not: Model, fren ayrıntıları, taban düzeni ve tambur boyutları proje çizimlerine ve gemi güvertesinin düzenine göre onaylanabilir.
Seçim Rehberi
Adım 1 - Tel ipinin çapını doğrulayın -> Tel boyutuna göre AW13, AW17, AW21, AW26 veya AW32 seçin
Adım 2 - Kompakt güverte gereksinimini doğrula -> Bir çıkıntılı sapı tercih edilmediğinde AW'yi seçin
Adım 3 - İşlem yöntemini doğrula -> Operatörler dış davul kenarını tutarak döner
Adım 4 - Depolama uzunluğunu doğrula -> 120 m'den 190 m'ye kadar eşleşen tambur kapasitesi
Adım 5 - Fren veya kilitleme gereksinimini doğrula -> Güvenli depolama ve sabit gemi durumu için önerilmiştir
Adım 6 - Temelin sabitlenmesini ve kaplamasını doğrulayın -> Geminin güvertesinin düzenine göre bultlanmış taban ve kaplama sistemi
Adım 7 - Sertifika gereksinimini doğrula -> Proje talebine göre Yaratıcının Test Sertifikası veya Sınıf Sertifikası
Yapı
Davul. Çelik boru. Davul çekirdeği. Çubuk. Yağlanmış rulman düzeni. Destek çerçeve. Boltlu taban. Ağırlık azaltma delikleri. Ayak frenleri/kilitleme iğnesi. El tutmayan kompakt yapı.
Tasarım ve Kalite Avantajları
- Ellemesiz tasarım -> Çıkışlı elden kaçınır ve depolama kompaktlığını artırır
- Davul tutma işlevi -> Operatörler dış davul kenarını tutarak döner
- Basitleştirilmiş yapı -> Daha az dış operasyon parçası ve daha kolay depolama
- Ağırlık azaltma delikleri -> Yapısal dayanıklılığı etkilemeden ürün ağırlığını azaltmak
- Ayak frenleri veya kilitleme iğnesi -> Depolama veya bekleme durumunda ruloyu sabit tutar
- Yağlanmış rulman düzeni -> Yumuşak dönüş ve daha az manuel çaba
- Boltlu taban -> Konforlu montaj, çıkarma ve yer değiştirme
- Yumuşak serbest kenarlar -> Operatörleri keskin kenarlardan korur ve işleme güvenliğini artırır
- Yumuşak ipi temas yüzeyi -> sarma ve depolama sırasında tel ipi hasar riskini azaltır
Özel Özellikler
- Ürün Türü: Kompak, sapısız çelik tel ip depolama bobini -> Deniz tel ip depolama için kullanılır, kaldırma değildir
- Standart: CB/T 3468-92 Tip AW -> Deniz bobin referans standardı
- Uygulanabilir ip: 13-32 mm çelik tel ip -> Küçük ve orta çaplı depolama ihtiyaçlarını kapsar
- Kapasite: 120-190 m -> Halat çapına ve gerekli depolama uzunluğuna göre seçilir
- Operasyon: Davul tutma işlevi -> Operatörler dış davul kenarını tutarak ruloyu döndürürler
- Yapı: Dışarı çıkan sapı yok -> Kompakt depolama ve sınırlı güverte alanı için uygundur
- Fren: Ayak fren kullanılabilir -> Depolama istikrarını artırır
- Kilitleme: Kilitleme iğnesi mevcut -> Depolama sırasında ruloyu güvenli tutar
- Montaj: Boltlu taban -> Kolay montaj ve yer değiştirme
- Malzeme: Hafif çelik / 304 / 316L paslanmaz çelik -> korozyon ve bütçe gereksinimlerine göre seçin
- Yüzey Tedavisi: Sıcak daldırma galvanize / epoksi kaplama / cilalanmış paslanmaz çelik -> Deniz korozyon koruması
- Özelleştirme: Davul boyutu, taban düzeni, fren, kilitleme iğnesi ve malzeme -> Proje özel gereksinimleri destekler
- Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcılar Deneme Sertifikası -> Proje belgeleri ve denetim gereksinimlerini destekler
Soruşturma Rehberi
Lütfen tel ipinin çapını, ipin uzunluğunu, kompakt alan gereksinimini, fren veya kilitleme gereksinimini, taban sabitleme düzenini, malzemeyi, yüzey tedavisini ve sertifikasyon gereksinimini belirtin.
Bize ip çapını ve depolama uzunluğunu gönderin, uygun bir bobin konfigürasyonunu öneririz.
Nasıl Çalışır?
Çelik tel ip, depolama için tambura sarılır. Operatörler tamburun dış kenarını tutarak ruloyu döndürürken, rulman düzenlemesi pürüzsüz hareketi destekler.Bacak fren veya kilitleme iğnesi, ip depolandığında veya bobin çalışmadığında ruloyu sabitler.
Başvurular
Kompakt geminin güvertesinde kablo ipleri depolama. sınırlı güverte alanı. yedek demirleme telleri depolama. gemi donanımı. atölye ipleri depolama.
Sertifikalar ve Avantajlar
Sertifika: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.Yumuşak serbest kenarlar ve özelleştirilebilir malzemeler/katlamalar.
Çizim ve Fotoğraflar
Genel düzenleme çizimi ve ürün fotoğrafları
Sipariş vermek
Belirleyin: AW tipi modeli, tel halatı çapı, halat uzunluğu, kompakt alan gereksinimleri, fren veya kilitleme gereksinimleri, malzeme, yüzey işlemi, bultlanmış taban düzenlemesi,miktar ve sertifikasyon talebi.
Sık Sorulan Sorular
S1: Neden AW elsiz bobini seçtiniz?
A: AW tipi, kompakt yapı ve daha az çıkıntılı parçaların depolama odaklı uygulamalar için tercih edildiğinde uygundur.
S2: Bir sap olmadan makara nasıl çalıştırılır?
A: Operatörler ruloyu dış davul kenarını tutarak döndürürler.
S3: Sınırlı güverte alanı için AW türü daha iyi midir?
A: Evet, el değmemiş tasarım, çıkıntılı parçaları azaltır ve kompakt depolama alanlarında daha kolay düzenlenir.
S4: Bu makara kaldırmak veya çekmek için mi kullanılır?
Cevap: Hayır. Çelik tel ipi için bir depo bobini, kaldırma vinç veya çekici vinç değil.
S5: Yüzey tedavisi özelleştirilebilir mi?
A: Evet. Sıcak daldırma galvanize, Sa2.5 patlama artı epoksi kaplama, cilalanmış paslanmaz çelik ve özel kaplama mevcuttur.
