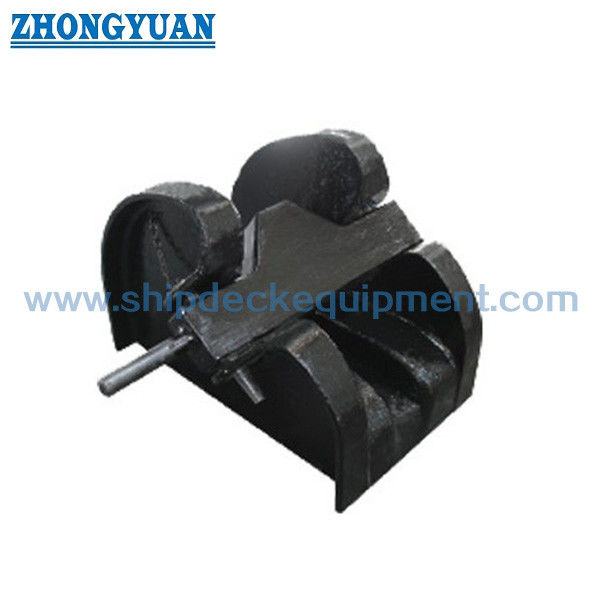

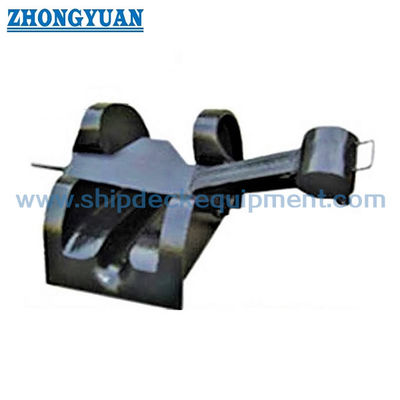

17–36mm Bar Tipi Çapa Zincir Stoperi | Küçük Gemiler Bağlama İçin JIS F2023
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipment |
| Sertifika: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | Standart ve Özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | As per quotation |
| Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
| Teslim süresi: | teklife göre |
| Ödeme koşulları: | 100.000kg |
| Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
|
Detay Bilgi |
|||
| Teknik standart: | JIS F2023-1976 | Tip: | Bar Tipi |
|---|---|---|---|
| Zincir Boyutu: | 17-36mm | Malzemeler: | Döküm Çelik, Çelik Dövme, |
| Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, özelleştirilmiş yüzey işlemi mevcuttur. | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, vb. |
| Diğerleri: | Tersane talebi olarak özelleştirilebilir | Ağırlık401 ila 2900 kg;: | 17 ila 92 kg |
| Nominal boyut:: | 19 - 36 | ||
| Vurgulamak: | JIS F 2031 Çapa Zinciri Kapakçısı |
||
Ürün Açıklaması
17-36mm Çubuk Tipi Irgat Zincir Durdurucu | Küçük Gemiler Bağlama için JIS F2023
Ürün Genel Bakışı
JIS F2023 çubuk tipi ırgat zincir durdurucu, küçük zincir boyutları için tasarlanmış kompakt bir demirleme cihazıdır.
Esas olarak küçük gemilerde, mavnalarda ve pontonlarda demir zincirlerini tutmak ve ırgat ile yükü paylaşmak için kullanılır.
Kontrollü döküm ve muayene süreçleriyle dökme çelikten üretilmiştir, güvenilir zincir durdurma performansı sağlar.
Tasarım, zincir ve mandal arasında uygun bir kavrama sağlayarak etkili ve güvenli zincir kilitleme elde eder.
Hızlı Özellikler
- Zincir Boyutu: 17-36 mm → Küçük gemiler için demir zinciri uyumluluğunu tanımlar
- Standart: JIS F2023-1976 → Denizcilik uyumluluk standardı
- Tip: Çubuk Tipi → Makaralı olmayan kompakt tasarım
- Fonksiyon: Zincir Durdurma → Irgat ile yük paylaşımı yapar
- Kurulum: Kaynaklı / Cıvatalı → Esnek güverte kurulumu
- Malzeme: Dökme Çelik / Dövme Parçalar → Mukavemet ve dayanıklılık
- Muayene: MT + UT → Döküm ve kaynak kalitesini sağlar
- Yüzey: Sa2.5 + Astar → Korozyon koruması
- Uygulama: Küçük gemiler → Maliyet etkin demirleme çözümü
Ana Teknik Parametreler
| Numara | 19 | 22 | 25 | 28 | 32 | 36 |
| Uygulanacak Demir Zinciri Çapı | 17~19 | 20~22 | 23~25 | 26~28 | 30~32 | 34~36 |
| A | 190 | 216 | 241 | 270 | 305 | 342 |
| B | 270 | 310 | 345 | 385 | 435 | 490 |
| C | 200 | 226 | 256 | 280 | 320 | 254 |
| D | 134 | 153 | 175 | 193 | 220 | 246 |
| Ağırlık(kg) | 17 | 24 | 33 | 44 | 68 | 92 |
Seçim Rehberi
Adım 1 – Zincir Boyutunu Seçin → Demir zincirine göre 17-36 mm
Adım 2 – Gemi Tipini Onaylayın → Küçük gemi, mavna veya ponton
Adım 3 – Kurulum Yöntemini Onaylayın → Kaynaklı veya cıvatalı taban
Adım 4 – Zincir Açısını Onaylayın → Irgat borusu ve ırgat hizalamasına uyması için isteğe bağlı taban
Adım 5 – Kalite Gereksinimini Onaylayın → Kaynak parçaları için MT muayenesi + UT
Adım 6 – Yüzey İşlemini Onaylayın → Atölye astarı veya özelleştirilmiş kaplama
Yapı ve Bileşenler
Dökme çelik gövde | Çubuk tipi kilitleme mekanizması | Dövme mandal | Takviyeli taban | İsteğe bağlı montaj tabanı
Özel Nitelikler
- Zincir Boyutu: 17-36 mm → Küçük gemi uyumluluğu
- Fonksiyon: Zincir durdurma → Irgat ile yük paylaşımı
- Mandal: Dövme → Aşınma direnci ve mukavemetini sağlar
- Taban: Kaynaklı / Cıvatalı → Esnek kurulum
- Hizalama: Ayarlanabilir taban → Zincir açısına uyar
- Muayene: MT + UT → Kalite güvencesi
- Yüzey: Kaplamalı → Korozyon koruması
- Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Sorgulama Rehberi
Zincir boyutu, gemi tipi, kurulum yöntemi, zincir açısı durumu ve kaplama gereksinimi sağlayın.
Nasıl Çalışır
Demir zinciri çubuk ve mandal mekanizması ile kilitlenir. Durdurucu zinciri tutar ve ırgattan gelen yükün bir kısmını aktararak güvenli demirlemeyi sağlar.
Uygulamalar
Küçük gemiler | Mavnalar | Pontonlar | Hafif hizmet demirleme sistemleri
Sertifikalar ve Avantajlar
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası; maliyet etkin tasarım, güvenilir zincir kilitleme, kontrollü döküm kalitesi, uyarlanabilir kurulum.
Çizim ve Fotoğraflar
GA çizimi | Ürün fotoğrafları
Sipariş
MOQ: 1 Adet | Teslim Süresi: 30-60 Gün | Özelleştirme Mevcut
SSS
S1: Çubuk tipi ve makaralı tip zincir durdurucu arasındaki fark nedir?
C: Çubuk tipi daha basittir ve küçük zincirler için uygundur, makaralı tip ise daha büyük zincirler için daha sorunsuz çalışma ile kullanılır.
S2: Uygun zincir kavranmasını nasıl sağlarız?
C: Tasarım, zincir ve mandal arasında uyum sağlar ve kurulum sırasında uygun hizalama teyit edilmelidir.
S3: Kurulum, zincir açısı için ayarlanabilir mi?
C: Evet, ırgat borusu ve ırgat zincir açısına uyması için isteğe bağlı taban eklenebilir.
