Köpek tipi demir zincir kapakları 17 ′′68 mm zincir için JIS F 2002 tipi dökme çelik veya esnek demir

Köpek tipi demir zincir kapakları 17 ′′68 mm zincir için JIS F 2002 tipi dökme çelik veya esnek demir

Ürün Genel Görünümü

Bu boğulmuş köpek tipi demir zincir kapağı, eski JIS F 2002 köpek tipi zincir kablo kompresörünün boyut ve yol düzenleme kavramını kullanır.gövde orijinal gri dökme demir malzeme tabanı yerine dökme çelik veya ductile demir ile sağlanabilirken. Birim bir zincir rayı, menteşeli köpek, menteşeli iğne ve kilitleme iğnesi içerir ve direk güverte yapısına durak vücudu kaynak yerine bultlar ile hazırlanmış bir temel üzerine monte edilir.

Boltlu temel, tam tıpağın denetim, onarım veya değiştirme için çıkarılması gereken projeler için önemli bir özelliktir.Tedarik edilen boyut serisi, 17 ila 68 mm'lik demir zincirleri için 19 ila 68 nominal boyutları kapsar., A sınıfı ve B sınıfı ray düzenleri, gerekli bağlama-kablosu / Kenter kablosu geçişine göre seçilir.Çünkü sunulan gövde malzemesi orijinal standart malzeme tabanından değiştirilmiştir., nihai malzeme kalitesi, temel çubukları, yapısal uygunluk, yükleme tabanı, denetim kapsamı ve kabul onaylanmış proje çizim ve spesifikasyonunu takip etmelidir.

Hızlı Özellikler

• Montaj: Temel çilingir montaj → onaylanmış çilingir ve temel tasarımına bağlı olarak gövdeyi güverte temellerinden kesmeden tam tıpağın çıkarılmasını sağlar.

• Tasarım temeli: JIS F 2002 tipi köpek zinciri kablosu kompresör geometri → değişmeyen malzeme uyumluluğu iddiası yerine eski boyut ve düzenleme referansı olarak kullanılır.

• Vücut malzemesi seçenekleri: dökme çelik veya doktil demir → proje için kesin sınıf, mekanik özellikler ve malzeme sertifikasyonu onaylanmalıdır.

• İsimsel boyut aralığı: 19 ila 68 → sağlanan boyut tablosunda 17 ila 68 mm arasında geçerli demir zinciri çaplarına karşılık gelir.

• Sınıf düzenlemesi: Sınıf A / Sınıf B → bağlantının veya Kenter kelepçesinin zincir yoluyla istenen yönelimine göre seçilir.

• İşleme düzenlemesi: menteşeli köpek + kilitli iğne → zincir yerleştirildikten sonra zincir rayı boyunca doğrudan mekanik bir kısıtlama sağlar.

• Temel arayüz: gövde, çiviler, temel plaka ve yerel güverte takviyesi yük aktarım yolunu oluşturur → hepsi onaylanmış kurulum çiziminde kontrol edilmelidir.

• Referans kütlesi:Asıl eski tasarım değerleri yalnızca Backend Mühendislik Referansında muhafaza edilir → Seçilen dökme çelik veya esnek demir gövde için nihai ürün kütlesi yeniden hesaplanmalı / onaylanmalıdır.

Ana teknik parametreler

Teslim edilen JIS F 2002 tipi boyut serilerinden çekirdek seçimi ve kurulum boyutları.

Seçim ve Soruşturma Rehberi

• 1. Adım: Gerekli kelepçe geçişine göre JIS F 2002 tipi, nominal boyut 19 ila 68 ve Sınıf A veya Sınıf B'ye uygun bozuk köpek düzenini doğrulayın.

• 2. Adım: Çapraz zincir çapını, zincir sınıfını, eğer bilinirse, bağlama / Kenter zincir detaylarını, zincir merkez çizgisi konumunu ve ray boyunca gerekli zincir yönelimini sağlayın.

• Adım 3: Vücut malzemesini onaylayın: dökme çelik veya nakışlı demir. Gerekli malzeme sınıfını, düşük sıcaklık / darbe gereksinimini, eğer varsa, malzeme sertifikası seviyesini ve onay gereksinimini belirtin.

• 4. Adım: Bolt deliği desenini, bult spesifikasyonunu, temel plakasını, güverte takviyesini, kurulum yüksekliğini, zincir ipini ve çalışma boşluğunu gösteren onaylanmış temel çizimini sağlayın.

• Adım 5: Kaplama sistemini, dökme denetimini, boyut denetimini, NDT gereksinimini, malzeme izlenebilirliğini, üreticinin belgelerini ve herhangi bir sınıf / üçüncü şahit kapsamını doğrulayın.

• Adım 6: Mülkiyet, gemi türü, yeni inşaat veya değiştirme amacı, kurulum yeri, teslimat yeri, gerekli teslimat süresi ve mevcut ekipmanın fotoğraflarını sağlayın.

Yapı

Çelik veya esnek demirden yapılmış gövde / zincir rayı Hinged dog Hinged pin Locking pin Washer Split pin Foundation-bolt interface Proje özel koruyucu kaplama

Boltlu Montaj, Malzeme ve Mühendislik Avantajları

• Boşaltmalı temel montajı, bu tasarımın ana yapısal özelliğidir ve atölyede onarım veya değiştirme için tam tıpağın çıkarılmasına izin verir.temelleri ve vida desenleri uygun kalırsa.

• Proje daha sert bir dökme gövde ve proje özel denetim / izlenebilirliği gerektirdiğinde dökme çelik seçilebilir; tam sınıf ve kabul kriterleri üretimden önce kabul edilmelidir.

• Düktil demir, nodüler demir dökümleri tercih edildiğinde seçilebilir; tam sınıf, mekanik özellikler ve kullanım uygunluğu proje spesifikasyonu tarafından onaylanmalıdır.

• Class A and Class B track arrangements accommodate different joining-shackle / Kenter-shackle passage orientations and should be selected from the actual chain connection rather than only from nominal chain diameter.

• Zincir temas yolu, köpek kenarları ve iğne arayüzleri, zincire zarar verebilecek veya doğru kilitlemeyi engelleyebilecek zararlı burrs, keskin yerel kenarlardan ve montaj müdahalelerinden arındırılmalıdır.

• Temel çiviler, temel levha, güverte yapısı ve yerel takviye yük aktarım yolunun bir parçasıdır;Bu nedenle, vidalı kurulum tam bir yapısal arayüz olarak gözden geçirilmelidir..

• Vücut malzemesinin değiştirilmesi kendi başına yeni bir SWL, kanıt yükü veya kırılma yükü oluşturmaz.Tasarım doğrulama veya test talebi onaylanmış proje tasarımı ve kabul kriterlerine dayanmalıdır..

Özel Özellikler

• Tasarım temeli: JIS F 2002 tipi eski geometri → boyut uyumluluğu ve vida düzenlemesi için korunmuştur; değişmeyen malzeme uyumluluğu olarak sunulmamıştır.

• Ürün Türü: Köpek tipi demir zinciri kapağı / zincir kablo kompresörü → demir zincirinin mekanik olarak sabitlenmesi için temel üzerine monte edilmiş bir cihaz.

• Kurulum: Çivilenmiş temel → çivilenme düzeni, temel plaka ve güverte takviye onaylanmış çizimden onaylanmalıdır.

• İsimsel Boyut: 19 / 22 / 25 / 28 / 32 / 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 → zincir çapına ve kurulum çizimine göre seçilir.

• Sınıf: A veya B → bağlama / Kenter kelepçesi geçiş yönelimine göre seçilir.

• Vücut malzemesi: dökme çelik veya ductile demir → tam sınıf ve mekanik özellik gereksinimleri üretimden önce onaylanmalıdır.

• Malzeme Durumu: Proje özel malzeme güncellemesi → orijinal JIS F 2002 malzeme temeli sunulan gövde malzemesi olarak kullanılmıyor.

• Yüzey Tedavisi: Patlama temizliği + proje tarafından belirlenen deniz kaplama → seçilen malzeme ve gemi / tersanenin kaplama gereksinimlerini takip etmek için nihai sistem.

• Yük Rating: Doğrulanmak için → SWL yok, kanıt yükü veya kırma yükü nominal zincir boyutundan veya eski referans kütlesinden çıkarılmalıdır.

• Sertifika Gereksinimleri: Proje gereksinimlerine göre → üretici, malzeme, NDT veya sınıf belgeleri, kabul edilen denetim kapsamına tabidir.

Nasıl Çalışır?

Anchor chain is aligned in the chain track → The hinged dog is rotated across the chain → Locking pin and retaining parts secure the dog in the closed position → Chain movement is mechanically restrained through the stopper body and bolted foundation → Retaining parts are released and the dog is opened before chain movement resumes

Başvurular

Replacement of bolted dog-type anchor chain stoppers | Drawing-specified anchoring systems | Retrofit projects requiring removable foundation-mounted equipment | Newbuilding applications where the JIS F 2002-type bolted arrangement is specifically approved

Sertifikalar ve Avantajlar

Sertifikalar ve denetim belgeleri proje gereksinimlerine, kabul edilen malzeme izlenebilirliğine, denetim kapsamına ve sınıflandırma topluluğunun onay prosedürüne göre düzenlenebilir.Satın alma siparişinde belirtilmedikçe otomatik olarak dahil edilmezler..

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

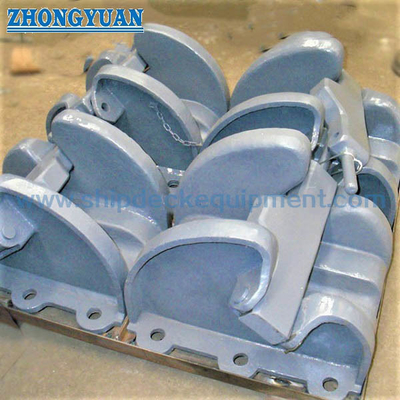

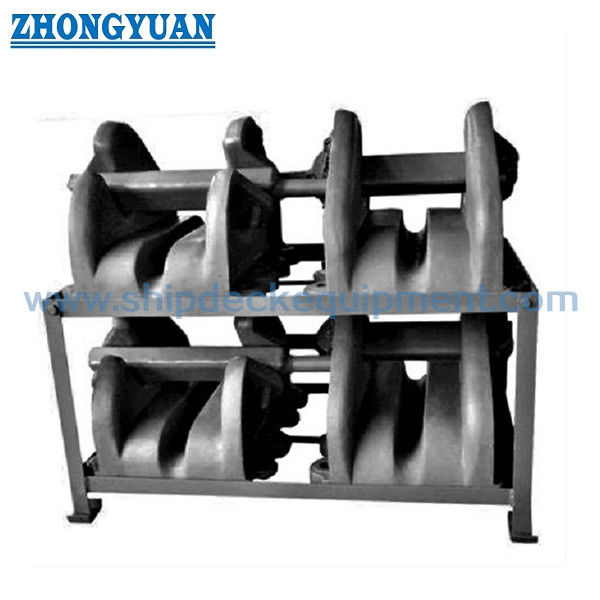

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: Bu köpek tipi demir zincir kapağının ana kurulum özelliği nedir?

A1: Vücut, güverteye kalıcı olarak kaynaklanmak yerine hazırlanmış bir temele vidalarla monte edilir.Onaylanmış temel ve vida tasarımına bağlı olarak.

S2: Vücut dökme çelik veya nakışlı demirden sağlanabilir mi?

A2: Evet, eski JIS F 2002 tip geometrisine özel bir malzeme güncellemesi olarak.Malzeme belgelerinin ve yapısal uygunluğun üretimden önce doğrulanması gerekir.Değiştirilmiş malzeme, değişmeyen JIS F 2002 malzeme uyumluluğu olarak tanımlanmamalıdır.

S3: Ödeme yapmadan önce hangi bilgiler gereklidir?

A3: nominal boyutu, zincir çapı, A veya B sınıfı, kelepçe ayrıntıları, gövde malzemesi, malzeme sınıfı, temel bult desenini, güverte desteğini, kaplamayı, denetim / sertifika kapsamını doğrulayın.miktar ve teslimat gereksinimleriMümkünse kurulum veya yedeklemenin çizimlerini sağlayın.

Temel çizime vida örneği ve yapısal destek sağlayın.
