Döküm Çelik Kapalı Takoz Malzemesi ASTM A27-70-36 Gemi Demirleme Ekipmanı

Amerikan İçeri Bargaları için Çelik Kapalı Çakma.

Ürün Genel Görünümü

ASTM A27-70-36 dökme çelik kapalı çak, Amerikan iç barjları, nehir iş tekneleri, küçük hizmet gemileri,ve Amerika pazarında faaliyet gösteren benzer gemilerGüverteye yakın bir demir hattı veya tel tutmaya yardımcı olmak için kapalı bir ip geçidi sağlar ve barge demirleme, kaydırma,ve güverte işleme operasyonları.

Bu sayfa, inç bazlı boyutlara sahip 480, 490 ve 14 kapalı çak boyutlarını kapsar. Çak gövdesinin C-Mn dökme çelik ASTM A27 Sınıf 70-36 veya eşdeğer olarak sağlanması,sipariş gereksinimine göre ısı işleme ve döküm kalite kontrolü ileMükellefin denetim kapsamını, yükleme yönünü ve kabul kriterlerini belirlediği zaman manyetik parçacık testi, boya nüfuz testi, güç hesaplaması ve çekme testi düzenlenebilir..

Hızlı Özellikler

• Ürün türü: Amerikan tekne ve küçük gemi demirleme düzenleri için dökme çelik kapalı çomak → kapalı ip veya tel rehberi.
• Tipik pazar: ABD ve Amerika'nın iç barjları, iş tekneleri ve küçük gemileri → proje doğrulama olmadan büyük okyanus gemileri olarak konumlandırılmamıştır.
• Modeller: 480 / 490 / 14 → 3 inç boyutlu boyutlar genellikle 9 inç, 12 inç ve 14 inç kapalı çöp düzenlemelerinde kullanılır.
• Açık açıklık: 6 × 12 inç, 8 × 16 inç ve 9.38 × 18.75 inç → hat geçişi ve güverte düzeninin onaylanması için anahtar seçim noktası.
• Malzeme: ASTM A27 Sınıf 70-36 dökme çelik veya eşdeğer → proje bu malzeme sınıfını kabul ettiğinde dökme karbon çelik güverte armatürleri için uygundur.
• Ağırlık aralığı: 176 725 lb (80 329 kg) → taşıma, yük tahmini ve tersanede kurulum planlaması için kullanışlıdır.
• Yüzey işlemi: verilen referans olarak kum püskürtme → nihai boya, çıplak kaynaklanabilir yüzey veya diğer bitirme sipariş vermeden önce onaylanmalıdır.
• Kalite kontrolü: malzeme mekanik testi, ısı tedavisi kaydı, MT / PT denetimi, güç hesaplaması ve çekme testi, proje kapsamına göre düzenlenebilir.

Ana teknik parametreler

Seçim ve Soruşturma Rehberi

Adım 1: Model: 480, 490, 14 veya özel çizim tabanlı kapalı çakma onaylayın.

Adım 2: Gemi türünü ve uygulamasını onaylayın: Amerikan iç barge, iş teknesi, küçük gemi veya yedek güverte donanımı.

Adım 3: Halat veya tel yolunun, hat boyutunun, açık açıklık gereksiniminin, güverte düzeninin ve hattın güvertenin yakınında alçakta tutulup tutulmadığını doğrulayın.

Adım 4: Kurulum konumunu, güverte plakanın kalınlığını, kaynak ara yüzünü, yerel takviyeyi ve çakın etrafında mevcut alanı doğrulayın.

Adım 5: Malzeme ve denetim kapsamını onaylayın: ASTM A27-70-36 veya eşdeğer, ısı işleme, malzeme sertifikası, MT / PT, dayanıklılık hesaplaması, çekim testi ve ABS onay talebi.

Adım 6: Yüzey işleme, miktar, teslimat yeri, gerekli teslimat süresi, çizim veya fotoğraf ve herhangi bir müşteri özel kabul kriterini onaylayın.

Yapı

One-piece cast steel closed body | Smooth rope-contact opening | Deck-welded base | Rounded entry edge | Reinforced side wall around rope passage | Heat-treated cast steel | Sandblasted or specified surface finish

Atma, Test ve Mühendislik Avantajları

• ASTM A27 70-36 sınıfı dökme çelik veya eşdeğer malzeme referansı olarak kullanılır ve ısıl işlem ve mekanik test kapsamı satın alma siparişine göre onaylanır.
• Kapalı çak vücudu, ip temas açısının etrafındaki keskin fabrika eklemlerini azaltan bütünleşik bir ip kılavuzu olarak dökülmüştür.
• İp temas yüzeyleri, işlev sırasında demirleme iplerine veya tellerine zarar verebilecek yırtıkları kaldırmak için döküldükten sonra giyilir ve pürüzsüzleştirilir.
• Atma kalitesi görsel inceleme, boyut kontrolü, ısı işlem kayıt incelemesi ve malzeme mekanik testi ile kontrol edilebilir.
• Gerektiğinde manyetik parçacık testi veya boya penetranı testi düzenlenebilir; iç sağlamlık denetimi gerekirse RT / UT veya diğer NDE yöntemleri belirtilmelidir.
• Güç hesaplaması veya FEA incelemesi, müşteri yük yönünü, hat yükünü, güverte desteği durumunu ve kurulum çizimini sağladığında proje onayına hazırlanabilir.
• Çekim testi, müşteri tarafından tanımlanan test yükü, yükleme yönü, armatür düzenlemesi ve denetim kabul kriterlerine göre düzenlenebilir.
• Ürün, büyük okyanus gemilerinin demirleme yükleri için desteklenmeyen iddialardan kaçınarak Amerikan barjı ve küçük gemi güvertesinde donanım kullanımı için yazılmıştır.

Özel Özellikler

• Ürün Kategorisi: Çakıl dökme kapalı çakıl → barge güverte demirleme donanımı için kapalı ip veya tel rehberi.
• Ana Uygulama: ABD ve Amerika'nın iç barjları / küçük gemileri → inç tabanlı Amerikan güverte montaj boyutlarının gerekli olduğu yerlerde uygundur.
• Model aralığı: 480 / 490 / 14 → açık açılış, mevcut güverte alanı ve gemi çizimi ile seçin.
• Malzeme Sınıfı: ASTM A27 Sınıfı 70-36 veya eşdeğer → C-Mn dökme çelik malzeme referansı dökme güverte armatürleri için.
• Yüzey bitirme: Kum püskürtme → son kaplama, çıplak kaynaklanabilir bitirme veya diğer yüzey işlemi müşteri tarafından onaylanmalıdır.
• Denetim: Malzeme testi, ısı tedavisi kaydı, MT / PT, dayanıklılık hesaplaması ve çekme testi mevcuttur → kesin kabul kriterleri tekliften önce onaylanmalıdır.
• Sertifika kapsamı: ABS onayı ve Mill'in malzeme sertifikası, sipariş → sınıf onayına göre mevcuttur ve tanık denetimi proje gereksinimine tabidir.
• Yük verileri: Doğrulanmalı → sağlanan parametreler tablosunda SWL, MBL, kanıt yükü veya test yükü bildirilmemiştir.

Nasıl Çalışır?

Mooring line or wire approaches the deck chock → Line passes through the closed cast-steel opening → Smooth rounded contact surface guides the line and helps keep it close to deck level → Local force is transferred through the cast body and welded base into the deck structure → Inspection, onarım ve kaplama, tersanenin prosedürüne göre tamamlanır.

Başvurular

Amerika içi kıyılardaki vardiyalar. Nehir vardiyaları. Çekme teknesi güverte donanımı. İş tekneleri. Küçük servis gemileri.

Sertifikalar ve Avantajlar

ABS onayı, Mill's malzeme sertifikası, NDT raporu, güç hesaplama raporu ve çekim testi raporu, proje gereksinimine, denetim kapsamına ve onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üreticiler Deneme Sertifikası sadece belirtildiğinde ve proje gereksinimleri / sınıf onayına tabi olarak kullanılabilir.

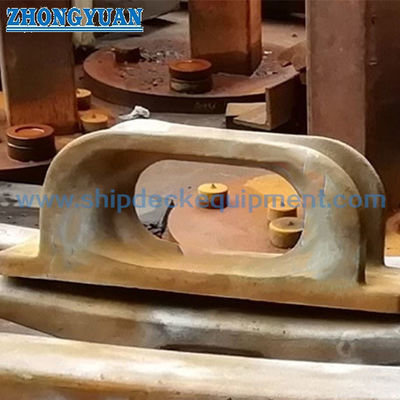

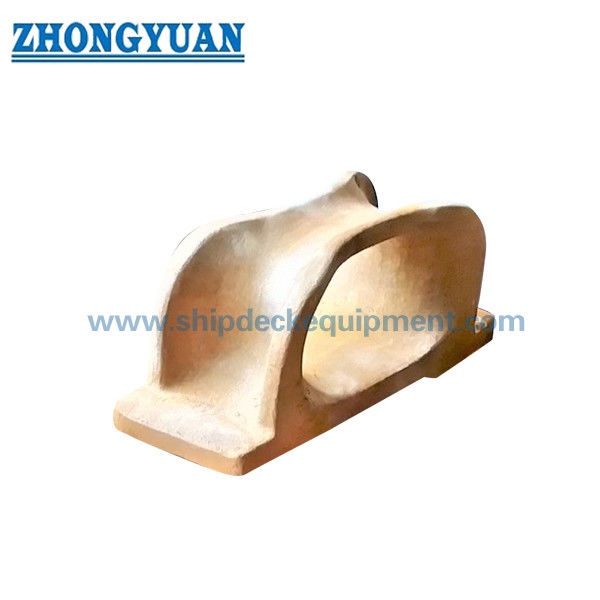

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: Bu dökme çelik kapalı çakmak tüm gemiler için uygun mu?

A1: Hayır. Bu sayfa Amerikan iç barjları, iş tekneleri, küçük gemiler ve benzer Amerika pazarı güverte donanımlarına odaklanmıştır. Büyük okyanus gemileri için, gemi tasarımcısı yükü onaylamalıdır.ip boyutuSeçimden önce temel, geçerli standart ve sınıf gereksinimleri.

S2: Model 480, 490 veya 14 nasıl seçilir?

A2: Açık açı, demir hattı veya tel yolu, mevcut güverte alanı, kurulum çizimi ve değiştirme gereksinimleri ile seçin.Model 490 açık bir 8 × 16 açıklık sağlar, ve Model 14 açık bir açılışta 9.38 × 18.75 sağlar.

S3: Hangi denetim veya test sağlanabilir?

A3: Malzeme mekanik testi, ısı tedavisi kaydı, manyetik parçacık testi, boya nüfuz testi, güç hesaplaması ve çekme testi, sipariş kapsamına göre düzenlenebilir.yükleme yönü, kabul kriterleri ve tanık kontrolü talebi teklif öncesi onaylanmalıdır.
