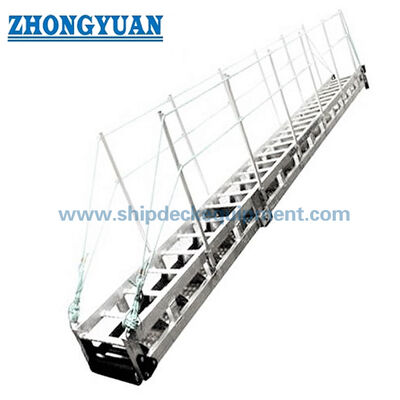

Alüminyum Kıyıya Geçit Kayma Karşıtı Adımlarla.
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Standart:: | ISO 7061:2015 | Türler:: | B tipi kaymaz kemer merdiven geçitleri; |
|---|---|---|---|
| Malzeme:: | Alüminyum | Adım:: | kayma önleyici yay basamakları; |
| Küpeşte Yüksekliği:: | eşit aralıklarla en az 1000 mm; | Nominal Uzunluk:: | 0,5 metre artışlarla 2 m ila 9 m; 1 metre artışlarla 9 m'den fazla; |
| Ağ genişliği:: | 600mm; | Kullanım Açısı:: | 0-55°; |
| Tasarım Yükü:: | Her basamakta 735 N; | Yüzey işleme:: | Anodik oksidasyon tedavisi; |
| Sınıf Sertifikaları:: | EU MED, EC tip onayı, CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA. | ||
| Vurgulamak: | iso 7061 kıyı iskelesi,alüminyum kıyı iskelesi,deniz kıyısı iskelesi |
||
Ürün Açıklaması
Alüminyum Kıyı Pasarelleri Kaymaz Basamaklı | Deniz Pasarelleri ISO 7061 Tip B
Ürün Genel Bakışı
Kaymaz ark basamaklı ISO 7061 Tip B alüminyum kıyı pasarelleri, öncelikli olarak gemi mürettebatının kullanımı için gemiden kıyıya güvenli erişim sağlamak üzere tasarlanmış hafif deniz erişim ekipmanıdır. Uygun çalışma koşullarında gemiden gemiye erişim için de kullanılabilir.
Tip B konfigürasyonu, pasarelin eğimli olduğu durumlarda personel hareketini desteklemek için yan taşıyıcılara doğrudan entegre edilmiş kaymaz ark basamakları kullanır. Sağlanan veriler 55°'ye kadar eğime izin verir ve gemi düzenine ve taşıma gereksinimlerine göre tek bölmeli veya iki bölmeli konfigürasyonlar mevcuttur.
Kamuya açık ISO bilgileri, ISO 7061'in gemilerde gemiden kıyıya erişim için taşınan alüminyum kıyı pasarelleri gereksinimlerini belirttiğini ve ISO önizleme materyalinin Tip B'yi kaymaz ark basamaklı bir pasarel olarak tanımladığını doğrulamaktadır. Yeni projeler için en son ISO baskısı teyit edilmelidir.
Hızlı Özellikler
- Ürün tipi: Kaymaz ark basamaklı Tip B alüminyum kıyı pasarelleri → gemiden kıyıya ve uygun gemiden gemiye erişim için personel erişim ekipmanı.
- Standart: Sağlanan verilere göre ISO 7061:2015 → uygulanabilir standart baskısı yeni projeler için teyit edilmelidir.
- Malzeme: Alüminyum → anot oksidasyon yüzey işlemeli hafif deniz erişim yapısı.
- Net genişlik: 600 mm → sağlanan verilerden standart geçiş genişliği.
- Uzunluk aralığı: 0,5 m artışlarla 2 m ila 9 m; 1 m artışlarla 9 m üzeri → özelleştirilmiş uzunluk mevcuttur.
- Kullanım açısı: 0° ila 55° → kurulum açısı onaylanmış sabitleme düzenine uygun olmalıdır.
- Tasarım yükü: Her basamakta 735 N → Tip B basamak yükleme referansı.
- Korkuluk yüksekliği: Minimum 1000 mm → sağlanan verilerden güvenlik korkuluğu gereksinimi.
Ana Teknik Parametreler
| U (mm) | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 9000 | 10000 |
| Net Genişlik (mm) | 600 | |||||||||||||
| Güvenlik faktörü | Kullanılan alüminyum alaşımının %0,2 akma dayanımına göre 2 | |||||||||||||
| Basamaklar |
boyuna olarak 300 mm ila 400 mm düzenli aralıklarla yerleştirilmiştir. güverte üzerinde minimum 30 mm yükseklik; sert ahşap basamaklar minimum güverte ile temas eden 40 mm kesit genişliği |
|||||||||||||
| Dizilimler | maksimum 1.500 mm aralıkla | |||||||||||||
|
Korkuluk ve ara kılavuzlar |
Korkuluk ve 2 ara kılavuz a) sürekli ve yeterince gerilmiş sisal, manila, polipropilen veya plastik kaplı çelik halat, minimum halat çapı 16 mm; b) sürekli rijit alüminyum masif veya içi boş kesit |
|||||||||||||
| Merdiven uzunluğu, U |
Merdiven genişliği |
Merdiven çerçevesi yüksekliği |
Arasındaki mesafe basamaklar |
Merdiven çerçevesi torsiyon direnci |
Düzlük Kemerlenme |
Düzlük Sarkma |
| U/1.000 | 土2,0 | 土2,0 | 土2,0 | 5 mm/10 m | 1,5U/1.000 | 1,0U/1.000 |
Seçim ve Sorgulama Rehberi
Adım 1: ISO 7061 Tip B pasarel uzunluğunu, tek bölmeli veya iki bölmeli konfigürasyonu ve gemi depolama düzenini teyit edin.
Adım 2: Kurulum açısını, üst sabitleme cihazını, alt desteği, iniş koşulunu ve erişim rotasını teyit edin.
Adım 3: Alüminyum alaşım kalitesini, kaynak gereksinimini, anot oksidasyon işlemini ve korozyon koruma gereksinimini teyit edin.
Adım 4: Korkuluğu, ara kılavuzu, direk aralığını, basamak aralığını, koruma tahtasını ve kaymaz yüzey ayrıntılarını teyit edin.
Adım 5: MED, EC tip onayı, sınıf denetimi veya projeye özel sertifikalar dahil olmak üzere onay kapsamını teyit edin.
Adım 6: Gemi tipini, miktarını, teslimat yerini, gerekli teslimat tarihini, GA çizimini ve referans fotoğraflarını sağlayın.
Yapı
Alüminyum yan taşıyıcılar | Kaymaz ark basamaklar | Enine elemanlar | Dizilimler | Korkuluklar ve ara kılavuzlar | Koruma tahtası | Sabitleme cihazları | Belirtildiğinde kaldırma ve taşıma noktaları
Tasarım, Güvenlik ve Mühendislik Avantajları
- Kaymaz ark basamaklar, pasarel eğimli açılarda kurulduğunda ayak tutuşunu iyileştirir.
- Alüminyum yapı, gerekli yapısal performansı korurken gemi erişimi için hafif bir çözüm sunar.
- Korkuluklar ve ara kılavuzlar güvenli personel hareketini destekler ve onaylanmış tasarım düzenine uygun olmalıdır.
- Pasarel personel erişimi için tasarlanmıştır ve yüklenmiş el arabaları gibi tekerlekli trafiğe uygun değildir.
- Galvanik korozyon riskini azaltmak için farklı metal temasları kontrol edilmelidir.
- Yapısal düzlük, burulma direnci, basamak aralığı ve sabitleme düzenleri uygulanabilir standarda göre kontrol edilmelidir.
Özel Nitelikler
- Standart: ISO 7061 → deniz taşıtları için alüminyum kıyı pasarelleri gereksinimleri.
- Tip: Tip B → kaymaz ark basamak konfigürasyonu.
- Uzunluk: Özelleştirilmiş → gemi düzenine ve depolama alanına göre seçilir.
- Genişlik: 600 mm → sağlanan net genişlik.
- Basamak: Kaymaz ark basamaklar → yan taşıyıcıları destekleyen doğrudan kaymaz yüzey.
- Korkuluk: Minimum 1000 mm yükseklik → güvenli erişim gereksinimi.
- Yüzey İşlem: Anot oksidasyon → deniz korozyon koruma sistemi.
- Onay Gereksinimi: Proje kapsamına göre MED, EC tip onayı, sınıf sertifikası veya denetim.
Nasıl Çalışır
Pasarel gemi ve kıyı arasına konumlandırılır → Sabitleme cihazları üst ve alt uçları sabitler → Kaymaz ark basamaklar personel hareketini destekler → Korkuluklar koruma sağlar → Yan taşıyıcılar ve enine elemanlar personel yükünü aktarır
Uygulamalar
Yolcu gemileri | Kargo gemileri | Tankerler | Gaz taşıyıcıları | Ticari gemiler | Gemi-kıyı erişimi | Koşullar elverişli olduğunda gemiden gemiye erişim
Sertifikalar ve Avantajlar
Sertifikalar ve onaylar, proje gereksinimlerine, denetim kapsamına ve yetkili makam prosedürüne göre düzenlenebilir.
Sertifikasyon: AB MED, EC tip onayı, CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Üretici Test Sertifikası.

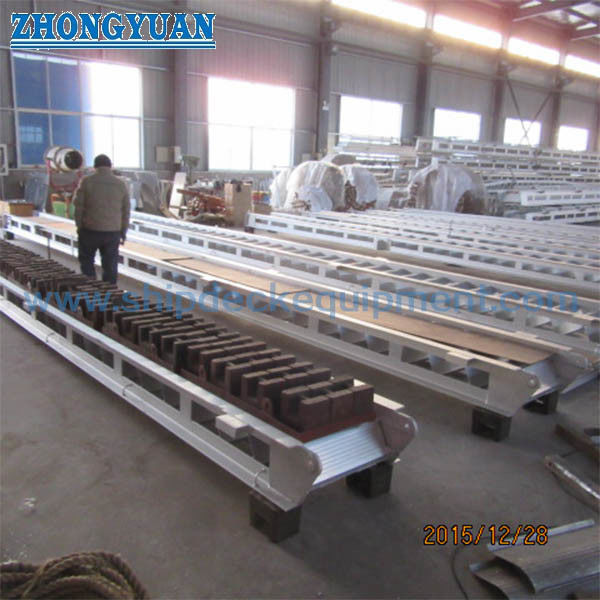

Çizim ve Fotoğraflar
SSS
S1: Tip B, 55° eğim için uygun mu?
C1: Sağlanan veriler maksimum 55° eğim belirtmektedir. Gemideki gerçek kullanım, sabitleme düzenine, iniş koşuluna, gemi hareketine ve onaylanmış kurulum prosedürüne bağlıdır.
S2: Bu pasarel el arabası veya tekerlekli trafik taşıyabilir mi?
C2: Hayır. ISO 7061 kapsamı personel erişimi içindir ve yüklenmiş el arabası trafiği için tasarlanmamıştır.
S3: Teklif öncesinde hangi bilgilere ihtiyaç vardır?
C3: Uzunluk, bölüm düzeni, depolama konumu, sabitleme yöntemi, onay kapsamı, gemi tipi, teslimat yeri ve gerekli teslimat tarihi teyit edilmelidir.
