Ürün Genel Bakışı

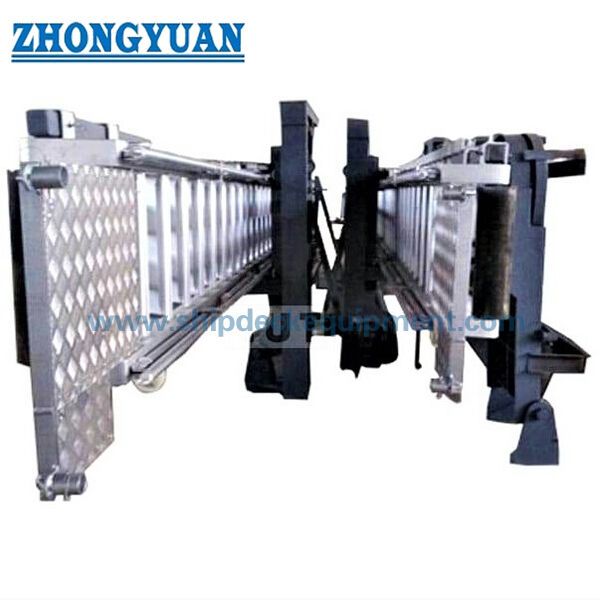

Sabit platformlu ISO 5488 tek kademeli alüminyum konaklama merdiveni, ticari gemilerde mürettebat, pilotlar ve yetkili personelin güvenli bir şekilde binip inmesi için eksiksiz bir gemi erişim sistemidir. Merdiven gövdesi, taşıma ağırlığını azaltmak için alüminyumdan üretilmiştir, destek platformu, vinç, döndürme cihazı, depolama düzenlemesi ve temel arayüzleri ise geminin yan düzenine ve onaylanmış genel yerleşim planına göre yapılandırılmıştır.

Sistem, normal konaklama erişimi için veya bir pilot transfer kombinasyon düzenlemesinin konaklama merdiveni elemanı olarak tedarik edilebilir. Pilot transferi kullanımı, geminin su çekimi ve trim aralığı, erişim yüksekliği, merdiven açısı, alt platform konumu, pilot merdiveni arayüzü, gemi yan sabitleme yöntemi ve İdare veya sınıf onayının teyidini gerektirir. Merdiven vinci, merdiven tertibatını indirmek, toplamak ve depolamak için kullanılır; mekanik bir pilot vinci değildir ve personel kaldırmak için tasarlanmamıştır.

Hızlı Özellikler

• Standart temel: ISO 5488:2015 → ticari gemilerde konaklama merdivenleri için tasarım ve test gereksinimlerini kapsar, yolcu gemileri hariçtir.

• Yapılandırma: Sabit platformlu tek kademeli alüminyum merdiven → eksiksiz düzenleme üst ve alt platformları, vinç, döndürme cihazı, depolama kilidi, korkuluklar, güvenlik ağı ve merdiven vinci içerebilir.

• Nominal uzunluk: 3,6 m ila 18 m, 0,6 m artışlarla → tedarik edilen model tablosu 3,6 m ila 15,6 m'yi kapsar; daha uzun uzunluklar proje teyidi gerektirir.

• Net merdiven genişliği: 600 mm → standart gemi yan erişimi için uygundur ve pilot transferi kombinasyon düzenlemeleri için kullanılan minimum genişlikle tutarlıdır.

• Çalışma açısı: Belirtilen konaklama merdiveni tasarım temeli için 55°'ye kadar; pilot transferi kombinasyon düzenlemesinin bir parçası olarak kullanıldığında 45°'den fazla değildir.

• Basamak düzeni: 18 m'yi aşmayan nominal uzunluklar için 300 mm hatveli kaymaz sabit yay basamakları → daha uzun merdiven hatvesi ve detaylı geometri onaylanmış çizim ile teyit edilecektir.

• Korkuluklar ve dikmeler: Korkuluk yüksekliği en az 1.000 mm ve dikme aralığı en fazla 1.500 mm → katlanabilir veya çıkarılabilir düzenlemeler kompakt depolamayı destekler.

• Tahrik seçenekleri: Pnömatik, elektrikli, patlamaya dayanıklı elektrikli veya manuel vinç → seçim gemi gücüne, tehlikeli alan gereksinimine, çalışma hızına ve onay kapsamına bağlıdır.

Ana Teknik Parametreler

Kullanıcı tarafından sağlanan model tablosu. Boyutlar mm cinsindendir ve onaylanmış çizim ve nihai malzeme listesi ile teyit edilmediği sürece ağırlıklar yaklaşıktır.

Müşteri tarafından sağlanan tasarım yükü temeli: her basamakta 735 N; pilot konaklama merdiveni yapılandırması için, iki ara basamağa eşzamanlı olarak 1.470 N uygulanır. Uygulanabilir yük durumları, test düzenlemesi, kabul kriterleri ve sertifika tanıklığı, satın alınan ISO standardı, onaylanmış çizim ve proje spesifikasyonu ile teyit edilecektir.

Seçim ve Sorgulama Rehberi

Adım 1: Amaçlanan hizmeti onaylayın: normal gemi konaklama erişimi, mürettebat erişimi veya bir pilot transferi kombinasyon düzenlemesinin konaklama merdiveni bileşeni.

Adım 2: Gemi tipini, serbest borda ve erişim yüksekliği aralığını, çalışma su çekimini ve trimini, gerekli nominal merdiven uzunluğunu, basamak sayısını, maksimum çalışma açısını ve mevcut depolama alanını sağlayın.

Adım 3: Sabit platform düzenlemesini, üst ve alt iniş konumlarını, gemi yan sabitleme veya bağlama yöntemini, vinç ve döndürme düzenlemesini ve bir pilot merdiveni arayüzü veya tuzak kapısı platformunun gerekli olup olmadığını onaylayın.

Adım 4: Alüminyum merdiven ve çelik destekler için malzeme kalitelerini, farklı metaller arasındaki korozyon izolasyonu detaylarını, eloksal gereksinimini, çelik kaplama sistemini, korkuluk tipini ve güvenlik ağı kapsamını onaylayın.

Adım 5: Vinç tahrikini ve kontrollerini seçin: pnömatik, elektrikli, patlamaya dayanıklı elektrikli veya manuel; güç kaynağını, tehlikeli alan sınıflandırmasını, fren ve kilitleme gereksinimlerini, çalışma hızını ve kontrol istasyonu konumunu sağlayın.

Adım 6: Sınıf veya yasal onay kapsamını, geçerliyse AB MED gereksinimini, yük testi tanıklığını, miktarı, teslimat yerini, gerekli teslimat süresini ve gemi yan GA veya kurulum çizimini onaylayın.

Yapı

Alüminyum merdiven çerçevesi | Sabit kaymaz yay basamakları | Sabit platform düzenlemesi | Üst ve alt iniş arayüzleri | Katlanabilir veya çıkarılabilir korkuluklar | Dikmeler ve güvenlik ağı | Vinç ve süspansiyon sistemi | Döndürme ve depolama cihazı | Merdiven vinci ve çelik halat | Gemi yan sabitleme düzenlemesi

Tasarım, İşletme ve Kalite Avantajları

• Alüminyum merdiven gövdesi, deniz erişim hizmeti için uygun korozyona dayanıklı bir yapıyı korurken, vinç, vinç ve mürettebat tarafından taşınan ölü ağırlığı azaltır.

• Sabit yay basamakları, onaylanmış çalışma açısı aralığında kararlı bir kaymaz basma yüzeyi sağlamak üzere düzenlenmiştir; basamak geometrisi ve yatay yönlendirme nihai onaylanmış tasarıma uygun olmalıdır.

• Sabit bir platform, tanımlanmış bir transfer ve iniş alanı sağlar. Pilot transferi hizmeti için alt platform yatay kalmalı ve onaylanmış çalışma konumunda geminin yan tarafına pozitif olarak sabitlenmelidir.

• Katlanabilir veya çıkarılabilir korkuluklar, çalışma sırasında korumalı erişimi korurken depolanan alanı azaltır. Tutma pimleri, kilitleme noktaları ve çıkarılabilir parçalar güvenli kullanım ve denetim için düzenlenmelidir.

• Vinç, vinç, döndürme cihazı ve depolama kilidi kontrollü bir indirme sistemi oluşturur. Vinç yalnızca merdiven tertibatını taşır ve onaylanmış tasarım tarafından belirtilen frenleme, tutma, limit ve acil durum düzenlemelerini içermelidir.

• Alüminyum ve karbon çelik bileşenlerin buluştuğu yerlerde, arayüz, uygun izolasyon, sızdırmazlık, drenaj ve uyumlu kaplama detayları ile galvanik korozyonu sınırlamak üzere tasarlanmalıdır.

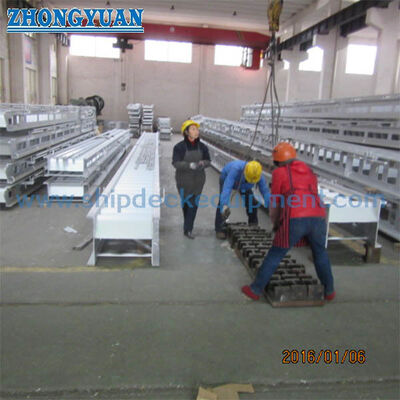

• Kalite kontrol, malzeme izlenebilirliği, alüminyum ve çelik kaynak prosedürü kontrolü, boyutlu inceleme, kaynak muayenesi, operasyonel testler, tasarım yükü testi, kaplama incelemesi ve anlaşmaya varılan denetim planına göre sınıf tanıklığı içerebilir.

Özel Nitelikler

• Standart: ISO 5488:2015 → konaklama merdiveni için tasarım ve test temeli olarak kullanılır; tam satın alınan baskı ve proje değişiklikleri teyit edilmelidir.

• Yapılandırma: Sabit platformlu tek kademeli → geminin tek bir sürekli eğimli merdiven ve tanımlanmış bir iniş düzenlemesi gerektirdiği yerler için uygundur.

• Nominal Uzunluk: 3,6–18 m, 0,6 m artışlarla → serbest borda, su çekimi aralığı, çalışma açısı ve depolama alanına göre seçin; tedarik edilen tablo şu anda 15,6 m'de sona ermektedir.

• Net Genişlik: 600 mm → ana geçiş genişliğini sağlar ve eksiksiz düzenlemenin onaylandığı pilot kombinasyon kullanımlarını destekler.

• Basamak Hatvesi: 18 m'ye kadar 300 mm; daha uzun merdiven hatvesi teyit edilecek → basamak aralığı basamak sayısını, merdiven geometrisini ve güvenli basma yüzeyini etkiler.

• Malzeme: Hafif çelik destekleyici bileşenlere sahip alüminyum merdiven → nihai alaşım kaliteleri, çelik kaliteleri ve farklı metal izolasyon detayları projeye özeldir.

• Yüzey İşlem: Alüminyum için anotik oksidasyon → çelik destekler ve temeller ayrı olarak belirtilmiş bir deniz kaplaması veya galvaniz sistemi gerektirir.

• Vinç Tahriki: Pnömatik / elektrikli / patlamaya dayanıklı elektrikli / manuel → güç kullanılabilirliğine, tehlikeli alan sınıflandırmasına ve gerekli çalışma düzenlemesine göre seçin.

• Pilot Transferi Kullanımı: Yalnızca onaylandığında kombinasyon düzenlemesi → SOLAS V/23, geçerli IMO performans standartları, gemi yan düzenlemesi ve İdare veya sınıf kabulünü onaylayın.

• Sertifika Kapsamı: Projeye özel → üretici belgeleri, sınıf sertifikası, AB MED belgeleri, test tanıklığı ve malzeme sertifikaları yalnızca siparişte yer aldığında mevcuttur.

Nasıl Çalışır

Depolama kilitlerini serbest bırakın → Merdiveni dışarı çevirmek ve indirmek için vinci ve vinci çalıştırın → Onaylanmış çalışma açısını ayarlayın → Platformu ve merdiveni geminin yan tarafına sabitleyin → Gerekirse korkulukları, güvenlik ağını ve pilot merdiveni arayüzünü takın → Sorumlu subay gözetiminde kullanın → Tertibatı toplayın, inceleyin ve depolanmış konumuna kilitleyin

Uygulamalar

Ticari kargo gemileri | Dökme yük gemileri | Tankerler | Konteyner gemileri | Genel kargo gemileri | Mürettebat binme ve inme | Pilot transferi kombinasyon düzenlemeleri | Yeni inşa ve tadilat projeleri

Sertifikalar ve Avantajlar

Sertifikalar, tip onayı, yasal kabul ve denetim tanıklığı proje spesifikasyonuna, gemi bayrağına, sınıf gereksinimine, bildirimli kuruluş kapsamına ve onaylanmış denetim planına göre düzenlenebilir. Her tedarikle otomatik olarak dahil edilmezler.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

AB MED / EC tip inceleme belgeleri: geçerli olduğu yerlerde ve seçilen ürün yapılandırmasına, bildirimli kuruluş onayına ve sipariş kapsamına bağlı olarak mevcuttur.

Çizim ve Fotoğraflar

SSS

S1: Doğru konaklama merdiveni uzunluğu nasıl seçilmelidir?

C1: Uzunluğu geminin maksimum ve minimum erişim yüksekliklerinden, su çekimi ve trim aralığından, gerekli merdiven açısından, sabit platform konumundan ve depolama alanından seçin. Pilot transferi kombinasyon kullanımı için merdiven açısı geçerli 45° limitini aşmamalı ve eksiksiz gemi yan düzenlemesi kontrol edilmelidir.

S2: Standart bir konaklama merdiveni pilot transferi için otomatik olarak kullanılabilir mi?

C2: Hayır. Merdiven, yalnızca merdiven, platform, pilot merdiveni, sabitleme noktaları, erişim yolu, gemi yan konumu ve onay belgeleri geçerli SOLAS, IMO, İdare ve sınıf gereksinimlerini karşıladığında bir pilot transferi kombinasyon düzenlemesinin parçası olabilir.

S3: Vinç seçimi ve sertifika almak için hangi bilgilere ihtiyaç vardır?

C3: Merdiven ölü ağırlığını, seyahat ve depolama düzenlemesini, tahrik tipini, güç kaynağını, tehlikeli alan sınıflandırmasını, çalışma hızını, fren ve kilitleme fonksiyonlarını, kontrol konumunu, çelik halat düzenlemesini, sınıf cemiyetini, bayrak gereksinimini, geçerliyse AB MED kapsamını ve gerekli test tanıklığını sağlayın.
