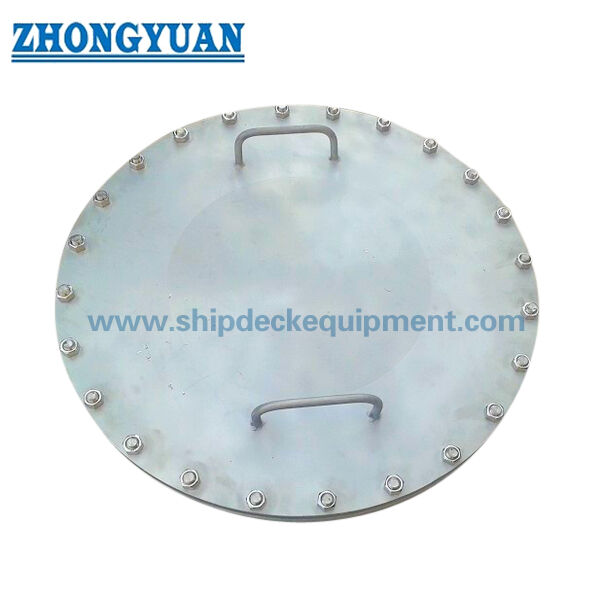

GB 11628 Tip C gömme çok cıvatalı deniz insan deliği kapağı, çelik gemi yapılarındaki su geçirmez veya yağ geçirmez açıklıklar için yuvarlak, alçak profilli cıvatalı bir erişim kapatma elemanıdır. Tank üstlerine, güvertelere, bölmelere, kapak panellerine, boşluk sınırlarına veya onaylanmış gemi çiziminin menteşeli bir erişim kapağı yerine çıkarılabilir bir kapak gerektirdiği belirlenmiş temizleme açıklıklarına yerleştirilebilir.

Montaj, bir kapak plakası, kaynaklı montaj veya oturma halkası, sürekli conta, saplamalar veya cıvatalar, rondelalar ve somunlardan oluşur. Birden fazla M20 bağlantı elemanı, dairesel sızdırmazlık yüzeyi etrafında conta sıkıştırmasını dağıtır. Doğru seçim, eski Tip C boyutlarının, montaj sınırının, tasarım sıvı seviyesinin veya basıncının, plaka kalınlığının, conta uyumluluğunun, bağlantı elemanı malzemesinin, çevredeki takviyenin ve gerekli inceleme kapsamının onaylanmasını gerektirir.

Hızlı Özellikler

• Ürün tipi: Tip C yuvarlak gömme çok cıvatalı insan deliği kapağı → alçak profilli güverte veya bölme düzenlemesiyle çıkarılabilir temizleme veya inceleme erişimi sağlar.
• Eski standart: GB 11628-1989 → eski Çin Tip C tanımını özel olarak belirten değiştirme, onarım veya proje çizimleri için uygundur.
• Mevcut standart referansı: GB/T 43383-2023 / ISO 5894:2018 → yeni projeler için kontrol edilmelidir; eski Tip C tasarımıyla boyutsal değişim varsayılmaz.
• Nominal açıklık boyutları: 450 mm ve 600 mm → erişim amacına, personel veya temizleme aleti boşluğuna ve gemi düzenlemesine göre seçin.
• Montaj halkası dış çapı D1: 620 mm veya 770 mm → gerekli yapısal alanı, kaynak çevresini ve yakındaki destek boşluğunu belirler.
• Kapak plakası kalınlığı s: D450 için 4-12 mm ve D600 için 6-14 mm → nihai kalınlık standart tanımını ve onaylanmış sınır yüklemesini takip eder.
• Bağlantı düzenlemesi: D450 için M20 ve 20 cıvata veya D600 için 26 cıvata → dağıtılmış conta sıkıştırması sağlar ve kontrollü sıkmayı gerektirir.
• Referans kütlesi: 32.03-79.192 kg → elleçleme ve nakliye planlaması için kullanışlıdır; gerçek kütle malzemeye, donanıma ve nihai çizime bağlıdır.

Ana Teknik Parametreler

Seçim ve Sorgulama Rehberi

Adım 1: Siparişin GB 11628-1989 Tip C değiştirme öğesi mi yoksa GB/T 43383-2023, ISO 5894:2018, bir tersane standardı veya sınıf onaylı bir çizim gerektiren yeni bir proje mi olduğunu onaylayın.

Adım 2: Nominal açıklık D450 veya D600, kapak kalınlığı, montaj halkası çapı, mevcut montaj alanı ve kapağın gömme, girintili, yüzeye monte edilmiş veya sadece alçak profilli olması gerekip gerekmediğini onaylayın.

Adım 3: Tam montaj konumunu belirtin: tank üstü, üst güverte, bölme, ana kapak paneli, boş alan, kargo alanı temizleme açıklığı veya diğer sınır. Servis sıvısını ve geçerliyse tasarım sıvı seviyesini veya basıncını belirtin.

Adım 4: Kapak, oturma halkası, saplama/cıvata, somun, rondela ve conta malzemelerini onaylayın. Karbon çelik üzerindeki paslanmaz çelik donanım için gerekli izolasyon ve korozyon kontrol yöntemini onaylayın.

Adım 5: Yüzey hazırlığı, kaplama veya parlatma gereksinimi, conta uyumluluğu, cıvata sıkma prosedürü, sızdırmazlık testi yöntemi, malzeme izlenebilirliği ve sınıf denetim kapsamını onaylayın.

Adım 6: Miktarı, gemi tipini, montaj çizimini, mevcut kapak fotoğraflarını ve boyutlarını değiştirme işleri için, teslimat yerini ve gerekli teslimat süresini belirtin.

Yapı

Yuvarlak kapak plakası | Kaynaklı montaj veya oturma halkası | Sürekli sızdırmazlık contası | M20 saplamalar veya cıvatalar | Somunlar ve rondelalar | Çizime göre isteğe bağlı kaldırma veya elleçleme özelliği | Astar, galvanizleme, parlatma veya proje kaplaması

Sızdırmazlık, Bağlantı ve Montaj Avantajları

• Dairesel çok cıvatalı düzenleme, sıkıştırma kuvvetini conta etrafına dağıtır ve bir veya iki yerel sabitleme noktasına olan bağımlılığı azaltır.
• Gömme veya alçak profilli bir düzenleme, kargo elleçleme, temizleme, yürüme yolları veya açıklığın üzerindeki ekipmanlarla paraziti en aza indirir; somunların ve saplamaların gerçek çıkıntısı çizimde kontrol edilmelidir.
• Çıkarılabilir kapak, menteşe boşluğu eklemeden tank temizleme, inceleme, moloz giderme veya bakım için nominal açıklığa tam erişim sağlar.
• Sızdırmazlık yüzeyi, conta oluğu veya oturma alanı ve montaj halkası düzlüğü, kaynak ve nihai sıkmadan sonra sürekli conta temasını desteklemek için kontrol edilir.
• Kaynaklı halka, sınır basıncını ve yerel elleçleme yüklerini çevredeki güverte, tank üstü, bölme veya kapak yapısına aktarır; yakındaki takviye gemi tasarımcısının sorumluluğunda kalır.
• Bireysel bağlantı elemanları servis sırasında incelenebilir ve değiştirilebilir. Çapraz desenli sıkma dizisi, daha düzgün conta sıkıştırması geliştirmeye yardımcı olur ve onaylanmış prosedürü takip etmelidir.
• Deniz suyu, tatlı su, yağ, kargo kalıntısı veya hava koşullarına maruz kalma için malzeme kombinasyonları seçilebilir, doğrulanmış conta uyumluluğu ve korozyon kontrol gereksinimlerine tabidir.

Özel Nitelikler

• Standart: GB 11628-1989 Tip C → belirtilen değiştirme veya onarım projeleri için eski boyutsal temel.
• Mevcut Referans: GB/T 43383-2023 / ISO 5894:2018 → yeni proje standardı incelemesi için kullanın; doğrudan boyutsal değişim varsaymayın.
• Açıklık Boyutu: D450 / D600 mm → erişim görevi ve onaylanmış gemi düzenlemesine göre seçin.
• Montaj Halkası Çapı: D1 620 / 770 mm → çevredeki plaka alanını, kaynak erişimini ve destek boşluğunu onaylayın.
• Kapak Plakası Kalınlığı: Sağlanan aralıkta 4-14 mm → yalnızca ilgili boyut satırından ve onaylanmış çizimden seçin.
• Bağlantı Elemanları: M20, 20 veya 26 adet → malzeme sınıfı, diş formu, saplama uzunluğu, rondela tipi ve sıkma gereksinimi teyit edilecektir.
• Kapak ve Halkası Malzemesi: Yumuşak çelik veya paslanmaz çelik → proje gereksinimine göre kesin sınıf ve kaynak prosedürü.
• Conta: Buna-N, neopren veya proje belirtilen malzeme → seçim yağa, deniz suyuna, tatlı suya, kargo kalıntısına, sıcaklığa ve temizleme kimyasallarına bağlıdır.
• Yüzey İşlem: Sa 2½ kumlama + epoksi atölye astarı, galvanizleme, parlatma veya proje sistemi → montaj kaynağı ve nihai gemi kaplaması ile uyumluluk teyit edilmelidir.
• Sıkılık ve Sertifika Kapsamı: Onaylanmış ITP ve proje gereksinimine göre → talep üzerine mevcuttur ve sınıf onayı veya denetim katılımına tabidir.

Nasıl Çalışır

Kapak kaynaklı oturma halkasının üzerine yerleştirilir → Conta sürekli sızdırmazlık yüzeyine temas eder → M20 bağlantı elemanları çapraz desenle sıkılır → Dağıtılmış sıkıştırma su veya yağ sızıntı yolunu kapatır → Temizleme veya inceleme erişimi gerektiğinde bağlantı elemanları çıkarılır

Uygulamalar

Tank üstü erişimi | Üst güverte inceleme açıklığı | Çelik bölme insan deliği | Kapak temizleme açıklığı | Tahıl veya kuru kargo temizleme erişimi | Boş alan incelemesi | Onaylanmış basınca tabi balast veya servis tankı erişimi | Genel kargo gemileri | Dökme yük gemileri | Tankerler | İş tekneleri | Onarım ve değiştirme projeleri

Sertifikalar ve Avantajlar

Malzeme sertifikaları, boyutsal inceleme, kaynak kayıtları, kaplama kayıtları, sıkılık testi belgeleri ve sınıf denetimi, proje gereksinimine, onaylanmış çizime ve mutabık kalınan denetim kapsamına göre düzenlenebilir.

Sertifika: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

Çizim ve Fotoğraflar

SSS

S1: Yeni deniz insan deliği kapakları için GB 11628-1989 hala güncel standart mı?

C1: Hayır. Eski bir standarttır ve mevcut bir gemi, onarım çizimi veya değiştirme siparişi özel olarak GB 11628 Tip C'yi gerektirdiğinde geçerliliğini korur. Yeni projeler, üretimden önce mevcut standardı veya onaylanmış tersane çizimini teyit etmelidir.

S2: "Gömme" cıvata veya somunların çevredeki plakanın üzerinde çıkıntı yapmadığı anlamına mı geliyor?

C2: Otomatik olarak değil. Tip C, alçak profilli veya gömme montajlı cıvatalı bir düzenlemedir, ancak nihai çıkıntı oturma halkası detayına, kapak girintisine, saplama uzunluğuna, somun düzenlemesine ve montaj çizimine bağlıdır. Gerekli bitmiş seviye sorguda belirtilmelidir.

S3: Bu kapak herhangi bir tankta veya basınç sınırında kullanılabilir mi?

C3: Gemilerde su geçirmez veya yağ geçirmez insan deliği uygulamaları için tasarlanmıştır, kazanlar veya basınçlı kaplar için değildir. Tank servisi, sıvı seviyesi, test basıncı, malzeme, conta, plaka kalınlığı, çevredeki yapı ve sınıf onayı, gerçek montaj için teyit edilmelidir.
