CB 3145 Su Yağlamalı Üst Dümen Rulman Deniz Hidrolik Direksiyon
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆: | Döküm C-Mn Çelik, Hafif Çelik, Dövme C-Mn Çelik | Standart: | CB*3145 |
|---|---|---|---|
| Denetleme: | NDE (Ultrasonik test ve kalifiye operatörler tarafından manyetik muayene), Boyut Kontrolü | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| Vurgulamak: | CB 3145 üst dümen yatağı,CB 3145 üst dümen yatakları,OEM CB 3145 Deniz Hidrolik Direksiyon |
||
Ürün Açıklaması

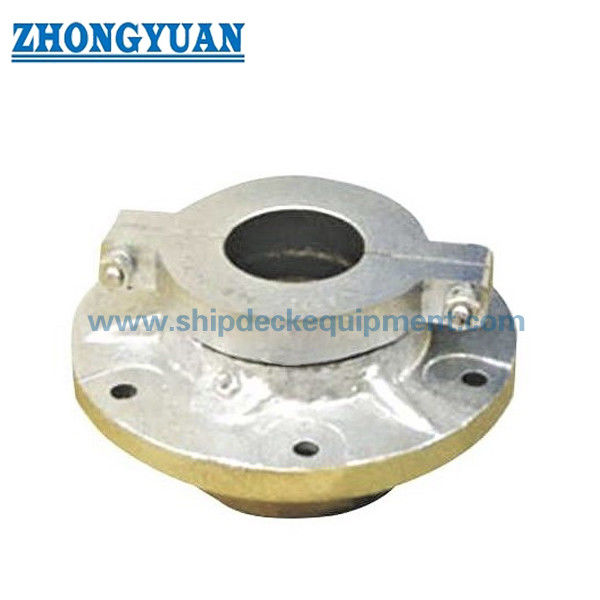

CB 3145Su YağlamaÜst Dümen Yatağı
Tanım
CB 3145 su yağlamalı üst dümen yatağı, dümeni desteklemek için gövdeye sabitlenmiş bir cihazdır. su, ayrıca dümen stoğunun dönmesine ve yağlama rolünü oynamasına yardımcı olur.Dümenin ağırlığına ve maruz kaldığı radyal ve eksenel kuvvetlere dayanacak şekilde dümen başında bulunan üst dümen yatağı.
Ana Teknik Şartname
- Malzeme;Döküm C-Mn Çelik, Yumuşak çelik, Bakır, Bronz
- Standart: CB*3145
- Muayene: NDE (Ultrasonik test ve kalifiye operatörler tarafından manyetik muayene), Boyut Kontrolü
- Sınıflandırma Sertifikaları: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Etc.
Ana teknik parametreler:
| Dümen Stok Çapı | d1 | d2 | D1 | D2 | D | H1 | H | t1 | t | GB301-64 Rulman | Sabitleme cıvataları nx d0 |
Ağırlık (kilogram) |
|
| 40 | 34 | 52 | 80 | 120 | 146 | 34 | 80 | 12 | 14 | 8208 | 6 | M10 | 2.6 |
| 50 | 44 | 62 | 92 | 134 | 160 | 43 | 92 | 14 | 14 | 8210 | 6 | M10 | 4.8 |
| 60 | 52 | 72 | 110 | 158 | 188 | 45 | 106 | l4 | 16 | 8212 | 6 | MI2 | 6.1 |
| 70 | 62 | 86 | 122 | 170 | 206 | 51 | 114 | 16 | 16 | 8214 | 6 | M12 | 9.1 |
| 80 | 70 | 96 | 135 | 199 | 235 | 65 | 124 | 18 | 16 | 8216 | 6 | M12 | 13.2 |
| 90 | 80 | 106 | 154 | 220 | 260 | 68 | 145 | 18 | 20 | 8218 | 6 | M16 | 21 |
| 100 | 88 | 120 | 174 | 250 | 298 | 70 | 158 | 20 | 20 | 8220 | 6 | MI6 | 26.4 |
| 110 | 98 | 130 | 188 | 272 | 320 | 80 | 168 | 20 | 20 | 8222 | 6 | M16 | 32.3 |
| 120 | 106 | 140 | 202 | 294 | 342 | 90 | 183 | 22 | 24 | 8224 | 6 | MI6 | 40.4 |
| 140 | 126 | 160 | 230 | 322 | 382 | 110 | 210 | 24 | 24 | 8228 | 6 | M20 | 55.8 |
| 160 | 144 | 184 | 258 | 354 | 424 | 120 | 239 | 26 | 28 | 8232 | 6 | M20 | 66.2 |
| 180 | 164 | 204 | 286 | 386 | 456 | 130 | 264 | 28 | 28 | 8236 | 6 | M20 | 98 |
| 200 | 180 | 228 | 318 | 422 | 490 | 140 | 294 | 30 | 32 | 8240 | 6 | M24 | 125.4 |
| 220 | 200 | 248 | 338 | 446 | 516 | 155 | 315 | 30 | 32 | 8244 | 6 | M24 | 154 |
CB 3145 çizimiSu YağlamaÜst Dümen Rulman Deniz Hidrolik Direksiyon
