CB 3146 Su Yağlamalı Alt Dümen Rulman Deniz Hidrolik Direksiyon
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | Zhongyuan |
Sertifika: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
Model numarası: | Standart ve Özelleştirilmiş |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 |
---|---|
Fiyat: | As per quotation |
Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
Teslim süresi: | teklife göre |
Ödeme koşulları: | TT, L/C, vb. |
Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
Detay Bilgi |
|||
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆: | Döküm C-Mn Çelik, Hafif Çelik, Dövme C-Mn Çelik | Standart: | CB*3146 |
---|---|---|---|
Tip: | A hiçbiri su geçirmez, B su geçirmez | Uygulanabilir Dümen Dipçik Çapı: | ø 60-200mm (A tipi), ø 60-320mm (B tipi) |
Denetleme: | NDE (Ultrasonik test ve kalifiye operatörler tarafından manyetik muayene), Boyut Kontrolü | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
Vurgulamak: | CB 3146 alt dümen yatağı,CCS CB 3146 alt dümen yatağı,CB 3146 CCS Alt Dümen Taşıyıcı |
Ürün Açıklaması

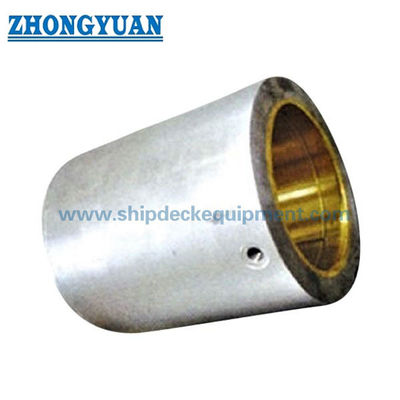

CB 3146Su Yağlama LDümen Yatağı
Tanım
CB3146 su ile yağlamalı alt dümen yatağı, dümeni desteklemek için gövdeye sabitlenmiş bir cihazdır. Dümen kütüğünün gövdenin dış plakasına girdiği noktada ayarlanan alt dümen yatağı, genellikle sadece radyal kuvvete sahiptir.
Ana Teknik Şartname
- Malzeme;Döküm C-Mn Çelik, Dökme Demir, Hafif Çelik, Bakır, Bronz
- Standart: CB*3146
- Tip: A hiçbiri su geçirmez, B su geçirmez
- Uygulanabilir Dümen Dipçik Çapı: ø 60-200mm (A tipi), ø 60-320mm (B tipi)
- Muayene: NDE (Ultrasonik test ve kalifiye operatörler tarafından manyetik muayene), Boyut Kontrolü
- Sınıflandırma Sertifikaları: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Etc.
Ana teknik parametreler:
Tip A
Dümen Stok Çapı | d1 | d2 | D | H | t1 | t | Sabitleme cıvataları nx d0 |
Ağırlık (kilogram) |
|
60 | 76 | 122 | 102 | 112 | 6 | 5 | 6 | M6 | 8 |
70 | 86 | 132 | 112 | 127 | 6 | 5 | 6 | M6 | 10.1 |
80 | 96 | 142 | 122 | l42 | 6 | 5 | 6 | M6 | 14.3 |
90 | 106 | 160 | 138 | 157 | 6 | 5 | 6 | M6 | 17.4 |
100 | 120 | 180 | 156 | 170 | 6 | 5 | 6 | M6 | 22.8 |
110 | 130 | 190 | 164 | 185 | 8 | 6 | 6 | M8 | 28,5 |
120 | 140 | 200 | 174 | 200 | 8 | 6 | 6 | M8 | 34.9 |
130 | 154 | 224 | 198 | 213 | 8 | 6 | 6 | M8 | 41.7 |
140 | 164 | 234 | 204 | 228 | 8 | 6 | 6 | M8 | 48.4 |
150 | 174 | 244 | 214 | 243 | 8 | 8 | 6 | M10 | 55.8 |
160 | 184 | 254 | 224 | 258 | 10 | 8 | 6 | M10 | 63.3 |
180 | 204 | 274 | 244 | 288 | 10 | 8 | 6 | M10 | 78 |
200 | 228 | 308 | 268 | 316 | 10 | 8 | 6 | M10 | 95.4 |
Alt Dümen Yatağı A Tipi Çizimi
B Tipi
Dümen Stok Çapı | d1 | d2 | D | H | h | t1 | t2 | Sabitleme cıvataları nx d0 |
Ağırlık (kilogram) |
|
60 | 76 | 122 | IJ2 | 120 | 24 | 8 | II | 6 | M8 | 8.8 |
70 | 86 | 132 | 112 | 135 | 24 | 8 | 11 | 6 | M8 | 10.5 |
80 | 96 | 142 | 122 | 150 | 24 | 8 | 11 | 6 | M8 | 14.8 |
90 | 106 | 160 | 138 | 165 | 24 | 8 | 11 | 6 | M8 | 19.5 |
100 | 120 | 180 | 156 | 180 | 32 | 10 | 13 | 6 | M8 | 24,9 |
110 | 130 | 190 | 164 | 195 | 32 | 10 | 13 | 6 | M8 | 28.9 |
120 | 140 | 200 | 174 | 210 | 32 | 10 | 13 | 6 | M8 | 35.4 |
130 | 154 | 224 | 198 | 225 | 32 | 10 | l3 | 6 | M8 | 42.1 |
140 | 164 | 234 | 204 | 240 | 32 | 12 | 16 | 6 | M8 | 49.4 |
150 | 174 | 244 | 214 | 255 | 12 | J2 | 16 | 6 | M10 | 57.3 |
160 | 184 | 254 | 224 | 270 | 32 | 12 | 16 | 6 | M10 | 65.8 |
180 | 204 | 274 | 244 | 300 | 36 | 12 | 16 | 6 | M10 | 87.2 |
200 | 228 | 308 | 268 | 330 | 36 | 12 | 16 | 6 | M10 | 112.6 |
220 | 248 | 328 | 292 | 360 | 36 | 14 | 20 | 6 | M12 | 137.2 |
240 | 268 | 348 | 312 | 390 | 36 | 14 | 20 | 6 | M12 | 165.5 |
260 | 288 | 368 | 332 | 420 | 40 | 14 | 20 | 6 | M12 | 187.7 |
280 | 312 | 402 | 362 | 450 | 40 | 14 | 20 | 6 | M12 | 233.7 |
300 | 332 | 422 | 378 | 480 | 40 | 14 | 20 | 6 | M12 | 264 |
320 | 352 | 442 | 401 | 510 | 40 | 14 | 20 | 6 | M12 | 300.5 |
Alt Dümen Yatağı B Tipi Çizimi
