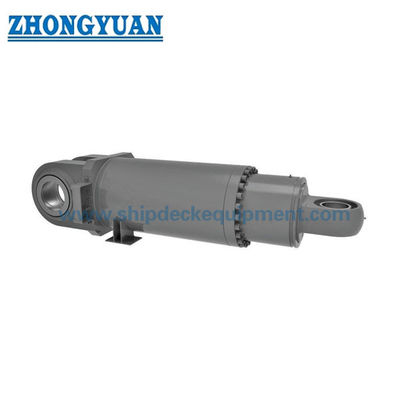

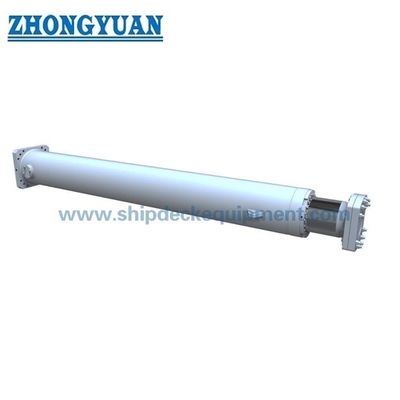

Gemi Su Geçirmez Kapı Hidrolik Silindir
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan |
| Sertifika: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | Standart ve Özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | As per quotation |
| Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
| Teslim süresi: | teklife göre |
| Ödeme koşulları: | TT, L/C, vb. |
| Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
|
Detay Bilgi |
|||
| Vurgulamak: | çekme çubuğu hidrolik silindir,14Mpa çubuk hidrolik silindir,itme çekme hidrolik silindir |
||
|---|---|---|---|
Ürün Açıklaması
Gemi Su Geçirmez Kapı Hidrolik Silindir
Tanım
Gemi su geçirmez kapı hidrolik silindiri dikişsiz boru kullanır, çalışma basıncına göre farklı boru kalınlığı seçer, silindir yüksek delik boyutu, hafiflik, basit yapı, çeşitli bağlantı yöntemi, sabit düşük hız ve kararlı yastıklama işlevi, normal çalışma özelliğine sahiptir. Basınç 7 ~ 14Mpa, yaygın olarak makine, hafif sanayi tekstili, plastik enjeksiyonlu tarım makinesi için kullanılır.
Hidrolik Silindir Ana Parçaları
- Silindir varil
Silindir gövdesinin ana işlevi, silindir basıncını tutmaktır.Silindir namlusu çoğunlukla dikişsiz bir borudan yapılmıştır.Silindir namlusu taşlanmış ve dahili olarak 4 ila 16 mikroinçlik tipik bir yüzey cilası ile honlanmıştır.Piston silindir içinde karşılıklı hareket eder.
- silindir kafası
Başlığın ana işlevi, basınç odasını diğer ucundan çevrelemektir.Kafa, entegre bir çubuk sızdırmazlık düzeni veya bir sızdırmazlık rakorunu kabul etme seçeneği içerir.Baş gövdeye diş açma, cıvata veya rot ile bağlanır.Kafa ve namlu arasında statik bir conta kullanılır.
- Silindir tabanı veya kapağı
Kapağın ana işlevi, bir ucundaki basınç odasını kapatmaktır.Kapak gövdeye kaynak, diş açma, cıvata veya rot ile bağlanır.Kapaklar ayrıca silindir montaj bileşenleri olarak da işlev görür.Kapak boyutu, eğilme gerilimine göre belirlenir.Kapak ile namlu arasında statik conta kullanılmaktadır (kaynaklı konstrüksiyon hariç).
- Piston
Pistonun ana işlevi, namlu içindeki basınç bölgelerini ayırmaktır.Piston, elastomerik veya metal contalara ve yatak elemanlarına uyacak şekilde oluklarla işlenmiştir.Bu contalar tek etkili veya çift etkili olabilir.Pistonun iki tarafı arasındaki basınç farkı, silindirin uzamasına ve geri çekilmesine neden olur.Piston, lineer hareketi aktarmak için dişler, cıvatalar veya somunlar aracılığıyla piston çubuğuna bağlanır.
Hidrolik Silindir Parametreleri:
| delik | çubuk/d | KK | A | BB | DD | E | EE | FP | HL | pijama | PL | TG | W | ZJ | |
| 1 | 2 | ||||||||||||||
| 40 | 22 | M20*1.5 | 30 | 11 | M10x1.25 | 65 | G3/8 | M14X1.5 | 38 | 141 | 90 | 13 | 46 | 30 | 171 |
| 50 | 28 | M24*1.5 | 35 | 11 | M10x1.25 | 76 | G1/2 | M18x1.5 | 42 | 155 | 98 | 15 | 54 | 30 | 185 |
| 63 | 35 | M30x1.5 | 45 | 13 | M20x1.25 | 90 | G1/2 | M18x1.5 | 45 | 163 | 102 | 15 | 65 | 35 | 198 |
| 80 | 45 | M39x1.5 | 60 | 16 | M16x1.5 | 110 | G3/4 | M22x1.5 | 56 | 184 | 110 | 18 | 81 | 35 | 219 |
| 100 | 55 | M48x1.5 | 75 | 18 | M18x1.5 | 135 | G3/4 | M27x2 | 58 | 192 | 116 | 18 | 102 | 40 | 232 |
| 125 | 70 | M64x2 | 95 | 21 | M22x1.5 | 165 | G1 | M27x2 | 67 | 220 | 130 | 23 | 122 | 45 | 265 |
| 140 | 80 | M72x2 | 110 | 22 | M24x1.5 | 185 | G1 | M27x2 | 69 | 230 | 138 | 23 | 138 | 50 | 280 |
| 150 | 85 | M76x2 | 115 | 25 | M27x2 | 196 | G1 | M33x2 | 71 | 240 | 146 | 23 | 150 | 50 | 290 |
| 160 | 90 | M80x2 | 120 | 25 | M27x2 | 210 | G1 | M33x2 | 74 | 253 | 156 | 23 | 160 | 55 | 308 |
| 180 | 100 | M95x2 | 140 | 27 | M30x2 | 235 | G1.1/4 | M42x2 | 75 | 275 | 172 | 28 | 182 | 55 | 330 |
| 200 | 112 | M100x2 | 150 | 29 | M33x2 | 262 | G1.1/2 | M42x2 | 85 | 301 | 184 | 32 | 200 | 55 | 356 |
| 220 | 125 | M120x2 | 180 | 34 | M39x2 | 292 | G1.1/2 | M42x2 | 89 | 305 | 184 | 32 | 225 | 60 | 365 |
| 250 | 140 | M130x2 | 195 | 37 | M42x2 | 325 | G2 | M42x2 | 106 | 346 | 200 | 40 | 250 | 65 | 411 |
Gemi Su Geçirmez Kapı Hidrolik Silindir Çizimi
