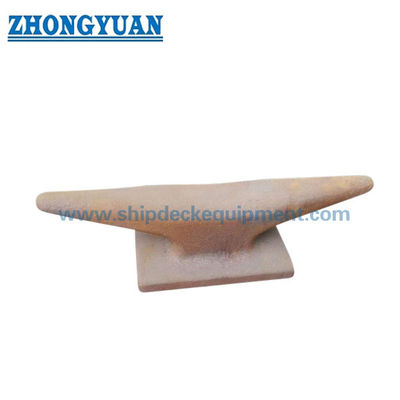

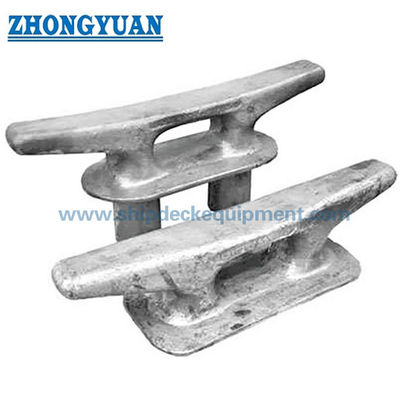

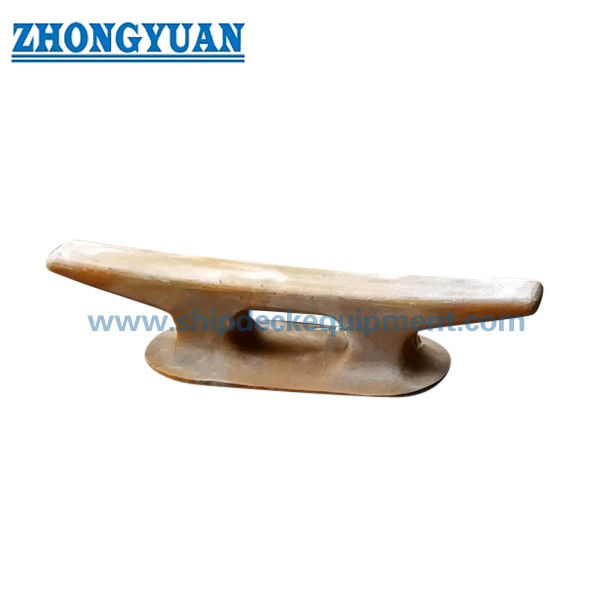

24 ′′ 48 inç dökme çelik kevel çakması.
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipment |
| Sertifika: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | Standart ve Özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | As per quotation |
| Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
| Teslim süresi: | teklife göre |
| Ödeme koşulları: | TT, L/C, vb. |
| Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
|
Detay Bilgi |
|||
| Modeli Türü: | Kevel Takozu | Boyutlar (inç): | Kevel Takozları (24" 30" 36" 42" 48"); Büyük Kevel Takozları (36”, 42”, 48” |
|---|---|---|---|
| Malzeme Sınıfı: | ASTM A27-70-36 Dökme Çelik, Dökme Paslanmaz Çelik | Kalite Kontrol: | Isıl İşlem, Radyografik Muayene (RT), Manyetik Test (MT), Çekme Yükü Testi |
| Yüzey İşlem: | S2.5'e göre kumlama, tek kat epoksi ön imalat astarı, Cilalı, Galvanizli, özelleştirilmiş yüzey | Sertifika: | CCS/BV/LR/ABS/DNV-GL |
| Vurgulamak: | 36 dökme çelik Kevel Çakları,Gemi demirleme ekipmanları Kevel çakları,Bağlama ekipmanları Kevel çakları |
||
Ürün Açıklaması
24-48 İnç Dökme Çelik Kevel Babaları | Gemi Güvertesi İçin ASTM A27 Bağlama Halatı Kılavuzu
Ürün Genel Bakışı
Dökme çelik kevel babaları, bağlama halatlarını yönlendirmek ve sabitlemek için kullanılan güverteye monte edilmiş bağlama donanımlarıdır.
ASTM A27-70-36 dökme çelikten üretilmiştir, yapısı sonlu elemanlar mukavemet analizi ve yük testi ile doğrulanmıştır.
Tasarım, halat bükülme gerilimini en aza indirir ve sentetik bağlama halatlarının hizmet ömrünü uzatır.
Yüzey, halatları korumak ve güvenli çalışmayı sağlamak için pürüzsüzce zımparalanmıştır.
Hızlı Özellikler
- Boyut Aralığı: 24-48 inç → Halat taşıma kapasitesini tanımlar
- Malzeme: ASTM A27-70-36 Dökme Çelik → Yüksek mukavemet ve tokluk
- Doğrulama: FEA + Yük Testi → Yapısal güvenilirliği sağlar
- Muayene: MT → Yüzey kusurlarını tespit eder
- Isıl İşlem: Evet → Mekanik özellikleri iyileştirir
- Yüzey: Pürüzsüz zımparalama → Halatı hasardan korur
- Kaplama: Atölye astarı veya ham → Esnek teslimat koşulu
- Döküm Süreci: Kontrollü → Tutarlı kaliteyi sağlar
Ana Teknik Parametreler
| Açıklama | Boyut | Boyutlar, İnç (MM) |
Ağırlık LBS (KGS) |
||||||||||
| A | B | C | D | E | F | G | H | I | J | K | |||
| Kevel Babaları | 24” |
24” (610) |
3” (76) |
7-1/2” (190) |
4” (101) |
5-5/8” (143) |
5-1/8” (130) |
2-1/4” (57) |
3-1/4” (83) |
9” (229) |
10-1/2” (267) |
1/2” (13) |
50 (23) |
| 30” |
30” (762) |
3-1/4” (83) |
9-1/2” (241) |
4” (101) |
7” (178) |
5-5/8” (143) |
2-3/8” (60) |
6-7/8” (175) |
14” (356) |
20-1/4” (514) |
1/2” (12.7) |
75 (34) |
|
| 36” |
36” (914) |
4” (101) |
11” (279) |
5” (127) |
8” (203) |
6-3/4” (171) |
3-1/4” (83) |
8-1/4” (210) |
17” (432) |
23-1/2” (572) |
1/2” (12.7) |
98 (44) |
|
| 42” |
42” (1066) |
4-3/4” (121) |
12-1/2” (318) |
6” (152) |
9” (229) |
7-7/8” (200) |
4-1/8” (104) |
9-5/8” (245) |
20” (508) |
26-3/4” (679) |
1/2” (12.7) |
168 (76) |
|
| 48” |
48” (1219) |
5-1/2” (140) |
14” (356) |
7” (178) |
10” (254) |
9” (229) |
5” (127) |
11” (279) |
23” (584) |
30” (762) |
2/3” (17) |
220 (100) |
|
Seçim Rehberi
Adım 1 – Boyut Seçin → Halat çapına göre 24-48 inç
Adım 2 – Bağlama Yükünü Onaylayın → Gemi gereksinimini karşılayın
Adım 3 – Yüzey İşlemini Onaylayın: atölye astarı boyası veya ham
Adım 4 – Sertifikasyon ve Testleri Onaylayın → Hangi sertifika + yük testi + MT
Yapı ve Bileşenler
Dökme çelik gövde | Açık boğaz | Takviyeli bölüm | Pürüzsüz zımparalanmış yüzey
Özel Nitelikler
- Malzeme: ASTM A27 → Mukavemet ve dayanıklılık
- İşlem: Isıl işlem görmüş → Geliştirilmiş mekanik özellikler
- Muayene: MT → Yüzey kusuru tespiti
- Doğrulama: Yük testli → Kanıtlanmış mukavemet
- Yüzey: Pürüzsüz Zımparalama → Halat koruması
- Kaplama: Astar / ham → Esnek teslimat
- Döküm: Metal kalıp / ahşap desen / kayıp köpük → İşlem seçenekleri
- Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Sorgu Rehberi
Boyut, yük gereksinimi, sertifikasyon gereksinimi ve kaplama gereksinimini sağlayın.
Nasıl Çalışır
Halat, kevel açıklığından geçer, aşınmayı ve gerilimi en aza indirirken yönü belirler.
Uygulamalar
Gemi bağlama | Nehir gemisi| Ağır hizmet tipi halat yönlendirme
Sertifikalar ve Avantajlar
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası; FEA doğrulanmış mukavemet, yük testli, kontrollü döküm süreci, halat koruması için pürüzsüz yüzey.
Çizim ve Fotoğraflar
GA çizimi | Ürün fotoğrafları
Sipariş
MOQ: 1 Adet | Teslim Süresi: 60-80 Gün | Özelleştirme Mevcut
SSS
S1: Yapısal mukavemet nasıl doğrulanır?
C: Güvenilirliği sağlamak için sonlu elemanlar analizi ve yük testi ile.
S2: Hangi döküm kalite kontrolleri uygulanır?
C: Sıkı malzeme seçimi, kontrollü kurutma, ısıl işlem ve muayene.
S3: Neden düşük maliyetli döküm ürünlerinden kaçınılmalıdır?
C: Kötü malzemeler ve uygun olmayan ısıl işlem, güvenilmez mukavemete ve daha kısa hizmet ömrüne yol açar.
