Gemi Galvanizli Emiş Çanı Ağzı Deniz Boru Ek Parçaları
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan |
| Sertifika: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | Standart ve Özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | As per quotation |
| Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
| Teslim süresi: | teklife göre |
| Ödeme koşulları: | TT, L/C, vb. |
| Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
|
Detay Bilgi |
|||
| Standart: | JIS F 3020-1985 | Tip: | B Tipi |
|---|---|---|---|
| Nominal Boyut: | DN 50-200mm | Ağırlık: | 3.3-38.6kg |
| Malzeme: | Casting Iron; Dökme Demir; Casting Steel Döküm Çelik | Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, vb. | ||
| Vurgulamak: | JIS F 3020-1985 Emme Bellmouth,Deniz Emme Bellmouth JIS F 3020-1985,DN200 JIS F 3020-1985 gemi boru bağlantı parçaları |
||
Ürün Açıklaması

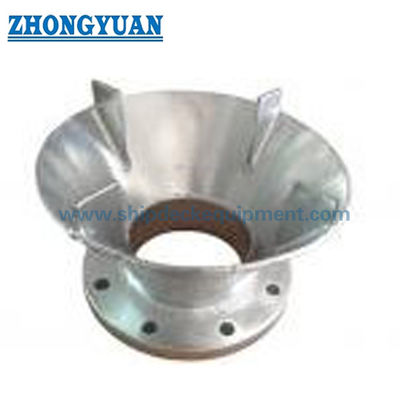

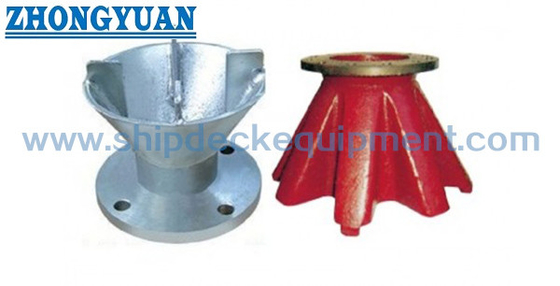

Gemi Galvanizli Emiş Çanı Ağzı Deniz Boru Ek Parçaları
Tanım:
Gemi galvanizli emme çan ağzı genellikle su veya yağ ortamına uygun her türlü geminin yağ deposu, su deposu ve kanalizasyon kuyusunda kullanılır.
Ana Teknik Özellikler:
1. Standart: JIS F 3020-1985
2. Tip: B Tipi
3. Nominal Boyut: DN 50-200mm
4. Ağırlık: 3.3-38.6kg
5. Malzeme: Dökme Demir;Döküm Çelik
6. Yüzey işleme: S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı;
7. Sınıflandırma Sertifikaları: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, Vb.
Ana teknik parametreler:
| Nominal boyut | Yapı boyutları | Flanş boyutu | Referans | |||||||||
| H | D1 | D4 | C | D3 | D2 | T | N | d1 | Ağırlık (kg | |||
| 50 | 90 | 50 | 105 | 13 | 155 | 120 | 20 | 4 | 19 | 40 | 2.03 | 3.3 |
| 65 | 120 | 70 | 170 | 15 | 175 | 140 | 22 | 4 | 19 | 50 | 1.99 | 6.3 |
| 80 | 140 | 80 | 220 | 15 | 185 | 150 | 22 | 8 | 19 | 55 | 1.99 | 8.6 |
| 90 | 145 | 90 | 235 | 17 | 195 | 160 | 22 | 8 | 19 | 60 | 1.91 | 9.6 |
| 100 | 150 | 100 | 250 | 20 | 210 | 175 | 24 | 8 | 19 | 60 | 1.92 | 11.2 |
| 125 | 230 | 130 | 400 | 20 | 250 | 210 | 24 | 8 | 23 | 65 | 1.85 | 22.5 |
| 150 | 270 | 160 | 475 | 25 | 280 | 240 | 26 | 8 | 23 | 80 | 1.82 | 30.1 |
| 200 | 300 | 200 | 525 | 35 | 330 | 290 | 26 | 12 | 23 | 100 | 1.80 | 38.6 |
Gemi Galvanizli Emiş Çanı Ağzı Deniz Boru Ek Parçalarının Çizimi
