Fırtına Kapaklı Civatalı Yan Scuttle Denizcilik Donanımı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Standart: | ISO 1751:2012, GB/T 14413-2008 | Seri: | Normal seri (N) Yok Yangına Dayanıklı |
|---|---|---|---|
| Tip B: | Orta tip | modeller: | açılış modeli; fırtına örtüsü veya kör ışık ile; bardak tutucunun açılma yönü |
| Taşıma türü: | Salıncak Cıvatası ve Somunu | Malzeme: | Yumuşak Çelik, Paslanmaz Çelik, Döküm Çelik, Alüminyum, Bakır, Bronz |
| Test: | Hidrolik basınç testi | Nominal Boyutlar: | 200, 250, 300, 350, 400, 450 mm |
| Teslim Durumu: | Boyalı, Cilalı, Galvanizli. | sertifika: | Sınıflandırma ABS, DNV, KR, NK, LR, RINA, BV, CCS, IRS, Değirmen Sertifikası |
| Vurgulamak: | Cıvatalı Açılır Yan Panjur,Gemiler için Yan Panjur,ABS Deniz Donanımı |
||
Ürün Açıklaması

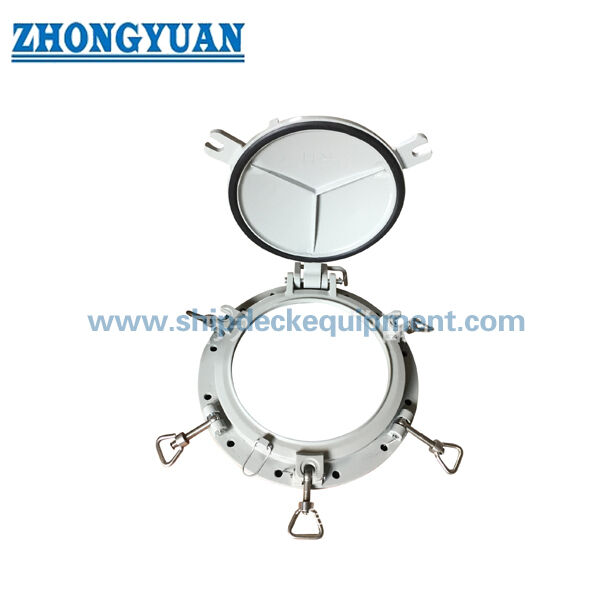

Fırtına Kapaklı Civatalı Yan Scuttle
Tanım:
Gemiler için fırtına kapaklı cıvatalı yan lumbuz genellikle okyanusta giden gemilerde, iç su yolu gemilerinde, savaş gemilerinde kullanılır.Geminin duvarına veya dış kaplamasına cıvatalarla takılır.Fırtına koyu veya kör ışık ve cam tutucu veya çerçeve ortak menteşeleri paylaşır.Cam tutucu ve fırtına kapağı veya kilit, döner cıvata ve somun ile sabitlenir.Bu, yangına dayanıklılık derecesi olmayan normal seri (N) scuttle'dır.A ve B sınıfı yangına dayanıklı scuttle üretebiliriz.
Ana Teknik Özellikler:
- Standart: ISO 1751:2012, GB/T 14413-2008；
- Seri: Normal seri (N) Yok Yangına Dayanıklı；
- B Tipi: Orta tip;
- Modeller: açılış modeli;fırtına örtüsü veya ölü ışık ile;cam tutucunun açılma yönü;
- Sabitleme Tipi: Döner Cıvata ve Somun
- Malzeme: Yumuşak Çelik, Paslanmaz Çelik, Döküm Çelik, Alüminyum, Bakır, Bronz;
- Test: Hidrolik Basınç Testi;
- Nominal boyutlar 200, 250, 300, 350, 400, 450 mm;
- Teslim Edilen Durum: Boyalı, Cilalı, Galvanizli.
- Sertifika: Sınıflandırma ABS, DNV, KR, NK, LR, RINA, BV, CCS, IRS, Değirmen Sertifikası；
Ana teknik parametreler:
| Nominal Çap D |
D1 | D2 | D3 | D4 | D5 | h | t | a | bağlantı elemanları Sayı Cam için Kulp |
bağlantı elemanları Sayı Fırtına için Örtmek |
Montaj Cıvata Boyutu |
Montaj Cıvatalar Sayı |
Duvar Açılış Boyut |
Ağırlık kilogram |
| 200 | 245 | 204 | 250 | 350 | 310 | 155 | 8 | 45° | 3 | 2 | M12 | 8 | 253 | 14.23 |
| 250 | 295 | 254 | 305 | 400 | 364 | 182 | 42° | M16 | 308 | 17.16 | ||||
| 300 | 350 | 304 | 360 | 450 | 414 | 207 | 10 | 31° | 3 | 12 | 363 | 22.74 | ||
| 350 | 400 | 354 | 410 | 500 | 464 | 232 | 12 | 32° | 413 | 26.93 | ||||
| 400 | 450 | 404 | 460 | 550 | 514 | 257 | 31° | M18 | 463 | 31.07 | ||||
| 450 | 500 | 454 | 510 | 600 | 564 | 282 | 15 | 4 | M20 | 513 | 36.83 |
Fırtına Kapaklı Cıvatalı Yan Scuttle Çizimi Deniz Donanımı
