Tek Kollu Hızlı Açılır Deniz Hava Koşullarına Dayanıklı Çelik Kapı | GB/T 3477-2023

Tek kolu hızlı hareketli denizci hava geçirmez çelik kapı GB/T 3477-2023

Ürün Genel Görünümü

Tek kolu hızlı hareketli deniz hava geçirmez çelik kapısı, üst yapılardaki açık erişim açıklıkları için manuel olarak çalıştırılan, tek yapraklı bağlantılı kapanma cihazıdır.freeboard güvertesinin üzerindeki hava tahminleri ve benzer sınırlarMerkezi bir çalışma kolu, bağlantılı sıkıştırma noktalarını hareket ettirir, böylece kapı yaprağı çerçeve dikişine eşit şekilde çekilir.sürekli hava geçirmez bir mühürlemeyi sürdürürken, bireysel köpek kolularından daha hızlı kapanmasına izin verir.

Bu sayfa hava geçirmez bir dış kapıyı, su geçirmez bir duvar kapısını ve sertifikalı bir yangın kapısını kapamıyor.GB/T 3477-2008'in yerini alan ve ISO 6042 ile ilgili olan:2015Yük hattı pozisyonu 1 veya pozisyonu 2'de kurulum gemi düzenine, sill veya coaming yüksekliğine, açılış yönüne, çevre yapısına karşı onaylanmalıdır.Bayrak gereksinimleri ve sınıflandırma topluluğunun onayıAşağıdaki boyutlar, kullanıcı tarafından sağlanan tabloyu yeniden üretir ve üretimden önce seçilen onaylanmış çizime karşı onaylanması gerekir.

Hızlı Özellikler

• Standart referans: GB/T 3477-2023, ISO 6042:2015 uluslararası referans olarak → tam kapı tipi, standart baskı ve onaylanmış çizim satın alma siparişinde belirtilmelidir.
• Kapı konfigürasyonu: tek yaylı çelişkili çelik kapı tek kolu hızlı hareketli sıkıştırma → tek bir çalışma hareketi yayının etrafındaki bağlantılı emniyet noktalarını harekete geçirir.
• Adı açıklık aralığı: 1000 × 600 ila 1600 × 700 mm → seçimde açık geçit, kaçış erişimi, ekipman hareketleri ve kapı salıncak alanı dikkate alınmalıdır.
• Köşe yarıçapları: R100 nominal açıklık, R150 kesim ve R200 genel hat → yuvarlak köşeler, adil yapısal geçişleri basitleştirir ve açıklıkta yerel stres konsantrasyonunu azaltır.
• Yaprak plaka kalınlığı: 8 mm, birlikte verilen tabloda ortak bir değer olarak gösterilmiştir → listelenen tüm boyutlara uygulanabilirliği ve nihai sertleştirme düzeninin onaylanmış çizimden onaylanması gerekir.
• Kurulum yeri:Açık üstyapı veya güverte binası sınırları serbest güverte güvertesinin üzerinde → 1. pozisyon / 2. pozisyon tek başına belirlenmesi, tam eşiği ve yapısal gereksinimleri belirlemez.
• Kapatma ve mühürleme: Bağlı klemler, sargılı çerçeve ve sargılı yaprak → çerçevenin düzlüğü, sargının hizalaması ve sargının tekdüze sıkıştırılması, şırınga testi performansının güvenilir olması için önemlidir.
• Denetim ve seçenekler: işlevsel, kireç teması, hortum veya hava testi; güvenlik cihazı,Paslanmaz çelik versiyonu ve özel kaplamalar proje seçenekleri → tam kapsam sınıfına tabidir, bayrak ve onaylanmış tasarım.

Ana teknik parametreler

Seçim ve Soruşturma Rehberi

Adım 1:Yönetim temelini doğrulayın: GB/T 3477-2023, ISO 6042:2015 referansı, tersanenin çizimi, sınıf kuralı ve bayrak / yük hattı talebi. Standart veya proje özel bir kapının gerekli olup olmadığını belirtin.

Adım 2:Adı açık açma ve açma kolu seçin. Gerekli dışa veya içeri salınımı, hava tarafından bakılan menteşe tarafı, iç / dış kaldıraç düzenini sağlayın,Açık kaçış yolu ve mevcut salınım açıklığı.

Adım 3:Kurulum sınırını belirtin: geminin türü, tam güverte ve çerçeve konumu, geçerli olduğunda yük hattı konumu 1 veya 2, eşiğin veya kaplama yüksekliği, bölme plakanın kalınlığı, kesim,Etrafındaki sertleştiriciler ve kaynak erişimi.

Adım 4:Bu sayfa öncelikle yumuşak çelik yapıları kapsar; paslanmaz çelik tedarikleri sınıf ve galvanik yalıtım ayrıntıları gerektirir,Alüminyum, çelik kapı standardına göre kabul edilmek yerine ayrı bir onaylı kapı tasarımı olarak ele alınmalıdır..

Adım 5:Sıfırlama ve çalışma paketini onaylayın: dikiş malzemesi ve kesimi, bağlantılı sıkıştırıcıların sayısı ve ayar aralığı, açık tutma aygıtı, çalışma gücü gereksinimleri,Korsanlık karşıtı veya iç güvenlik düzenlemesi, ve her iki taraftan acil kaçış veya operasyonu etkileyen herhangi bir kısıtlama.

Adım 6:Doğrulama denetimi ve belgeleri: boyut ve işlevsel kontroller, kireç temas testi, hortum veya onaylı hava testi, kaplama denetimi, malzeme sertifikaları, üreticinin sertifikası,Sınıf tanığı / ürün sertifikası, miktar, ambalaj, varış yeri ve teslimat süresi.

Yapı

Welded steel door frame | Rounded-corner ship-structure cut-out | Single-skin steel leaf with stiffening to approved drawing | Heavy-duty hinges | Single operating lever | Mechanical linkage | Adjustable perimeter clamps / dogs | Continuous replaceable gasket | Inside and outside operating arrangement as approved | Hold-open and security devices when specified

Hava geçirmez tasarım, kurulum ve kalite avantajları

• Tek kolu mekanizması, bir hareketle bağlantılı birkaç sıkıştırma noktasını kapatır, kapatma süresini azaltır ve operatörün ayrı olarak ayarlanan köpek kolularından daha tutarlı sıkıştırma uygulamasına yardımcı olur.
• Sürekli sıkıştırılmış bir oturma hattı, sadece çerçevenin üretimden ve gemide kaynaklanmasından sonra düz kalması durumunda etkilidir.düzensiz kaynak dizisi veya kötü hizalı menteşeler işletim kolu doğru hareket ettiğinde bile yerel sızıntı yaratabilir.
• R100 / R150 / R200 köşe ilerlemesi, açık açılış, kesme ve dış çerçeve çerçevesinin arasında pratik bir geçiş sağlar.Tersaneler, açılışı kare kesmek yerine onaylanmış köşe yarıçaplarını ve takviye geometrisini korumalıdır..
• Yük hattı uygulamaları için, kapı montajı kalıcı olarak ve sınırına sıkı bir şekilde bağlanmalı, çevre yapısına uygun bir dayanıklılığa sahip olmalıdır.kalıcı olarak sabitlenmiş dikiş ve sıkıştırma düzenlemeleri kullanın, ve onaylı konfigürasyonda her iki taraftan da çalıştırılabilir.
• İdarenin veya onaylı gemi tasarımının başka bir düzenlemeye izin vermediği sürece, üstyapının açık uçlarındaki kapılar normalde dışarıya açılır.Kaçış rotası ve deniz çarpma yönü birlikte gözden geçirilmelidir..
• hortum testi, tamamlanmış mühürleme hattını su püskürtmesi altında kontrol ederken, kireç temas testi, son testten önce düz olmayan dikiş temasını belirlemeye yardımcı olur.Hava testleri yalnızca proje spesifikasyonu ve görevli makam tarafından kabul edildiğinde kullanılabilir..
• Kaçış için kontrolsüz bir engel olarak korsanlık karşıtı veya ek bir güvenlik cihazı eklenmemelidir.operasyonel prosedür, bayrak gereksinimi ve sınıf onayı.
• Bu standart hava geçirmez kapı için yangın derecesi talep edilmez. A sınıfı veya B sınıfı sınırları, uyumlu çerçeve, yalıtım,donanım ve penetrasyon ayrıntıları.

Özel Özellikler

• Standart: GB/T 3477-2023 → deniz hava geçirmez tek yapraklı çelik kapılar için mevcut Çin standardı; seçilen konfigürasyon onaylanmış çizime uymalıdır.
• Uluslararası Referans: ISO 6042:2015 → hava geçirmez tek yapraklı çelik kapıların ana boyutlarını, malzemelerini, kalitesini ve üretim koşullarını kapsar.
• Kapı Tipi: Tek yapraklı bağlantılı, tek kolu hızlı eylemli → manuel bağlantı, sıkıştırılmış yaprak etrafında birden fazla sabitleme noktasını çalıştırır.
• İsimsel Boyut: 1000 × 600 ile 1600 × 700 mm arasındaki sekiz listelenen açıklık → özel boyutlar yapısal ve onay incelemesini gerektirir.
• Kurulum konumu: Üstyapı, güverte binası, ön kale veya makine kaplaması erişimi serbest güverteden yukarı → Tam yük hattı konumu ve eşiği gerekliliği doğrulanmalıdır.
• Malzeme: Ana sayfa temeli olarak hafif çelik → kalite ve korozyon ayrıntıları ile paslanmaz çelik dikkate alınabilir; alüminyum ayrı onaylı bir tasarım temeli gerektirir.
• Yüzey Tedavisi: Projeye özgü deniz kaplama sistemi → patlama temizleme kalitesi, primer, ara kaplamalar, bitirme rengi ve kuru film kalınlığı doğrulanmalıdır.
• Test: Fonksiyonel, dikiş temas ve hava geçirmezlik testleri → yöntem, basınç / nozel durumu, süresi, kabulü ve tanık kapsamı onaylanmış spesifikasyona uyar.
• Güvenlik seçeneği: Piratçiliğe karşı veya incelemeye tabi olarak mevcut olan iç güvenlik düzenlemesi → acil erişim, her iki taraftan operasyon ve gemi prosedürleriyle uyumlu kalmalıdır.
• Sertifikasyon: Üretici belgesi, malzeme sertifikaları, tip onayı veya bireysel sınıf sertifikası geçerli olduğu gibi → tam kapsam teklifden önce kabul edilmelidir.

Nasıl Çalışır?

Operator moves the single lever → Mechanical linkage drives the perimeter clamps → Door leaf is pulled evenly toward the frame → Continuous gasket is compressed along the seating line → Weathertight closure is confirmed → Reverse lever movement releases the clamps for opening

Başvurular

Exposed superstructure end bulkheads | Deckhouse external access | Forecastle access | Companionway and machinery-casing access where approved | Cargo vessels | Tankers | Tugboats | Workboats | Offshore support vessels in marine service | Newbuilding and replacement projects

Sertifikalar ve Avantajlar

Sertifikalar ve denetim belgeleri, tam ürün tasarımına, proje özelliklerine, bayrak gereksinimine, sınıf onay rotasına ve onaylanmış tanık kapsamına göre düzenlenebilir.Tam kapı modelini kapsayan geçerli bir sertifika olmadıkça, tip onayı veya EC MED belgeleri kabul edilmemelidir., boyut, malzeme, kapanma mekanizması ve amaçlanan uygulama.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

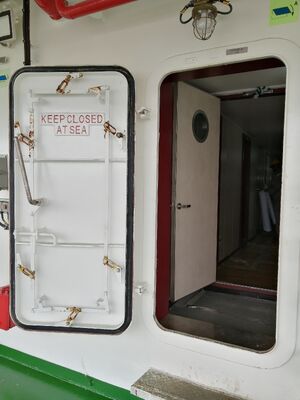

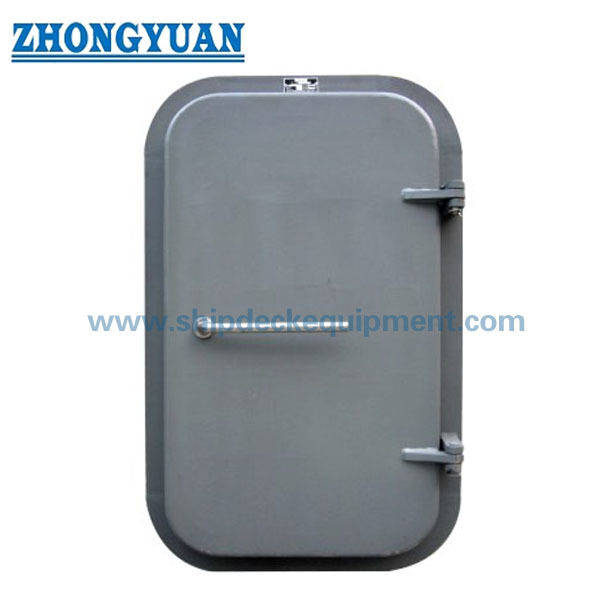

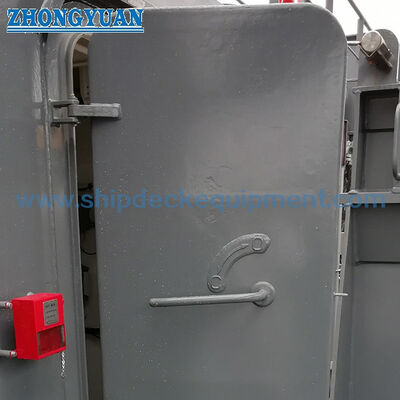

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1:Bu ürün su geçirmez bir kapı mı?

A1:Hayır, uygun şekilde kapandığında hava ve denizden kaynaklanan suyun içeri girmesini önlemek için tasarlanmış hava geçirmez bir dış kapı.Ayrı bir onaylı su geçirmez tasarım sunulmadıkça basınç dayanıklı su geçirmez bölme kapısı olarak tasarlanmamış veya sertifikalandırılmamıştır..

S2:Yük hattı pozisyonu 1 veya pozisyon 2 için bir kapı seçmek için hangi bilgiler gereklidir?

A2:Geminin GA'sını, tam güvertesi ve çerçevesinin yerini, açık açılış, sill veya coaming yüksekliğini, açılış yönünü, menteşe tarafını, çevre yapısını, sınıf topluluğunu ve bayrak gereksinimini belirtin.Sadece konum belirlemesi yeterli değildir çünkü geçerli sınır, sınır gücü ve erişim kuralları gerçek düzenlemeye bağlıdır.

S3:Sipariş vermeden önce hangi testler ve sertifikalar normalde onaylanır?

A3:Boyut ve işletim kontrollerini onaylayın, dikiş temasını doğrulayın, hortum veya onaylı hava testi, kaplama denetimi, malzeme izlenebilirliği,Üretici sertifikası ve sınıf tanığı veya ürün sertifikasıTest koşulları ve sertifika kapsamı, standart teslimat olarak kabul edilmek yerine, üretimden önce anlaşılmalıdır.
