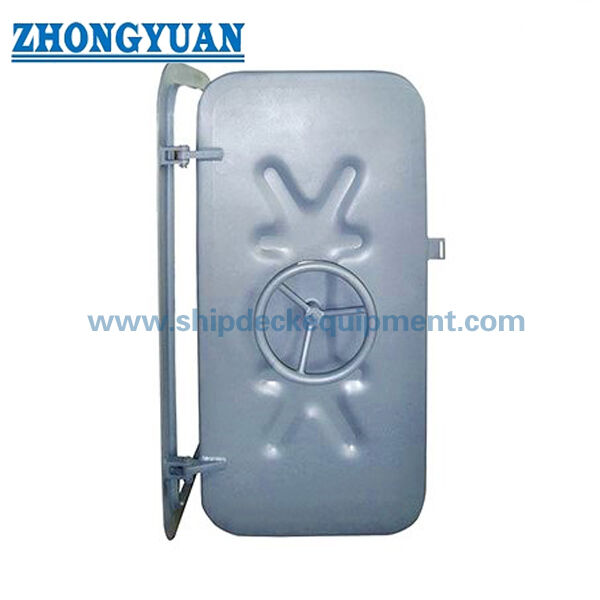

Hızlı Hareketli Çelik Su geçirmez Kapı Çift Yanlı El Tekerleğiyle

Hızlı Açılan Çelik Su Geçirmez Kapı Çift Taraflı El Çarklı | Deniz Bölme Menteşeli Kapı

Ürün Genel Bakışı

Bu hızlı açılan çelik su geçirmez kapı, manuel olarak çalıştırılan, tek kanatlı menteşeli bir kapıdır ve gemi düzeninin ve geçerli kuralların menteşeli hızlı açılan bir kapak sistemine izin verdiği su geçirmez bölmelerdeki erişim açıklıkları için tasarlanmıştır. Her iki tarafta da bir el çarkı bulunur, böylece sabitleme mekanizması her iki bölmeden de çalıştırılabilir. Çelik çerçeve, bölmeye doğrudan kaynaklanmak üzere tasarlanmıştır, yuvarlak köşeli açıklık, kapı kanadı, menteşeler, conta yuvası ve sabitleme düzeni onaylanmış gemi çizimi ile koordine edilmelidir.

Mevcut veriler, normalde 0.05–0.06 MPa basınç aralığına işaret etmektedir, bu da yaklaşık olarak 5–6 m tatlı su seviyesine eşdeğerdir. Bu değer, evrensel bir derecelendirme değil, proje seçimi için bir referanstır: gerekli tasarım basıncı, basınç yönü, kurulum seviyesi, bölme kategorisi ve test basıncı her gemi için teyit edilmelidir. Su geçirmez, hava geçirmez, yangına dayanıklı, gaz geçirmez, akustik, korsan karşıtı ve motorlu versiyonlar ayrı konfigürasyonlardır ve tam montaj ve onay kapsamı doğrulanmadıkça tek bir ürün iddiasında birleştirilmemelidir.

Hızlı Özellikler

• Ürün tipi: manuel hızlı açılan menteşeli su geçirmez kapı → her iki taraftan hızlı çalışma gerektiren ve menteşeli bir kapağın kabul edildiği bölme erişimi için tasarlanmıştır.
• Çalışma: her iki tarafta el çarkı → operatör, hızlı açılan sabitleme mekanizmasını her iki bölmeden de devreye alabilir veya serbest bırakabilir.
• Kurulum: kaynaklı çelik çerçeve → bölme kesiti, çevreleyen takviye, çerçeve düzlüğü, kaynak sırası ve deformasyon kontrolü onaylanmış kurulum çizimine uygun olmalıdır.
• Referans basınç: 0.05–0.06 MPa → yaklaşık 5–6 m tatlı su seviyesi; nihai tasarım ve test basıncı geminin hasar kontrolü ve sınıf gereksinimlerinden teyit edilecektir.
• Nominal açıklık aralığı: 1200 × 600 ila 1600 × 800 mm → erişim ve düzen seçimi için dokuz açıklık kombinasyonu listelenmiştir.
• Kanat plakası seçenekleri: 6 / 8 / 10 mm → mevcut kombinasyonlar ve yaklaşık ağırlıklar seçilen net açıklığa bağlıdır.
• Yaklaşık ağırlık: 124 ila 238 kg → menteşe desteği, taşıma, kaynak sırası, devreye alma ve yedek parça planlaması ile ilgilidir.
• Malzeme ve fonksiyonlar: hafif çelik ana konfigürasyondur → paslanmaz çelik, alüminyum, yangına dayanıklı, gaz geçirmez, sesi azaltan, motorlu veya korsan karşıtı versiyonlar ayrı mühendislik onayı gerektirir.

Ana Teknik Parametreler

Seçim ve Sorgulama Rehberi

Adım 1: İstenen bölmede ve erişim rotasında manuel menteşeli hızlı açılan su geçirmez bir kapıya izin verildiğini teyit edin. Menteşeli bir kapı, gemi kurallarının kayar tip gerektirdiği yerlerde motorlu kayar su geçirmez bir kapı ile değiştirilemez.

Adım 2: Nominal açıklığı seçin ve bölme kesit çizimini, açıklık yönünü, menteşe tarafını, eşik yüksekliğini, bitişik yapıyı, yalıtım/astar kalınlığını ve her iki taraftaki çalışma boşluğu zarfını sağlayın.

Adım 3: Tasarım su seviyesini veya basıncını, basınç yönünü, bölme düzenini, hasar su hattı temelini ve kapının tek taraftan veya her iki taraftan basınca dayanması gerekip gerekmediğini belirtin.

Adım 4: Kapı ve çerçeve malzemesini, kanat plakası kalınlığını, conta malzemesini, menteşe ve sabitleme malzemesi gereksinimlerini, yüzey hazırlığını, kaplama sistemini, korozyon payını ve herhangi bir paslanmaz çelik arayüz detayını teyit edin.

Adım 5: Gerekli fonksiyonu teyit edin: yalnızca su geçirmez, hava geçirmez, yangına dayanıklı, gaz geçirmez, sesi azaltan, korsan karşıtı kilitleme veya motorlu çalışma. Yangın, gaz, akustik ve güvenlik fonksiyonları özel tasarım kanıtı gerektirir ve standart bir su geçirmez kapıdan varsayılmamalıdır.

Adım 6: Miktarı, gemi veya açık deniz ünitesi tipini, kurulum yerini, sınıflandırma cemiyetini, sertifika ve tanıklık kapsamını, teslimat yerini, gerekli teslimat tarihini, onaylanmış çizimi ve mevcutsa referans fotoğrafı sağlayın.

Yapı

Kaynaklı çelik çerçeve | Tek menteşeli çelik kanat | Yuvarlak köşeli açıklık | Çift taraflı el çarkları | Hızlı açılan sabitleme mekanizması | Çevre contası ve sıkıştırma yuvası | Menteşeler ve durdurucular | Dahili ve harici işletme erişimi | Yüzey koruma sistemi

Su Geçirmezlik, Kurulum ve Kalite Avantajları

• Çift taraflı el çarkı çalışması, harici bir güç kaynağı gerektirmeden hızlı yerel açma ve kapama olanağı sağlar. Nihai bağlantı, sabitleme noktası sayısı, çalışma torku ve acil durum serbest bırakma düzeni onaylanmış tasarıma uygun olmalıdır.
• Hızlı açılan bir sabitleme sistemi, conta çevresi boyunca dağıtılmış bir sıkıştırma uygulamak üzere tasarlanmıştır. Tekdüze sızdırmazlık, çerçeve düzlüğüne, doğru mandal ayarlamasına, conta durumuna, menteşe hizalamasına ve kontrollü kanat sapmasına bağlıdır.
• Yuvarlak köşeli açıklık ve çerçeve geometrisi, sağlanan boyut şemasındaki keskin dikdörtgen geçişlerden kaçınır. Gerçek köşe yarıçapları ve bölme kesiti, imalat ve tersane kurulumu sırasında korunmalıdır.
• Bölmeye doğrudan kaynaklama entegre bir sınır sağlar, ancak aşırı ısı girişi çerçeveyi bozabilir ve conta temasını azaltabilir. Kaynak sırası, geçici destek, boyut denetimi ve kaynak sonrası hizalama önemli kabul noktalarıdır.
• Kapı kütlesi, açıklık boyutuna ve plaka kalınlığına göre artar. Menteşe kapasitesi, açıklık kısıtlaması, taşıma noktaları, kurulum için kaldırma yöntemi ve güvenli manuel çalışma, nihai onaydan önce gözden geçirilmelidir.
• Belirtilen 0.05–0.06 MPa basınç aralığı, bir seçim referansı olarak ele alınmalıdır. Prototip basınç testi, üretim sızdırmazlık testi, yerinde oturma kontrolleri ve tanıklık gereksinimleri, geçerli standarda, sınıf kurallarına ve onaylanmış denetim planına bağlıdır.
• Kaplama sürekliliği, çerçevede, kanat kenarlarında, menteşelerde, kaynaklarda ve gömme donanımlarda gereklidir. Nihai boyanın gemi kaplama spesifikasyonu ve conta malzemesi ile uyumluluğu sevkiyat öncesinde teyit edilmelidir.

Özel Nitelikler

• Ürün Tipi: Hızlı açılan çelik su geçirmez kapı → onaylanmış su geçirmez bölme konumları için manuel menteşeli erişim kapağı
• Çalışma: Çift taraflı el çarkı → bölmenin her iki tarafından yerel çalışmaya izin verir
• Nominal Açıklık: 1200 × 600 ila 1600 × 800 mm → erişim gereksinimine, yapıya ve onaylanmış gemi çizimine göre seçin
• Referans Basınç: 0.05–0.06 MPa → yaklaşık 5–6 m tatlı su seviyesi; proje tasarım ve test basıncı teyit edilecektir
• Kanat Plakası Kalınlığı: 6 / 8 / 10 mm → kullanılabilirlik, sağlanan tablodaki nominal açıklık kombinasyonuna bağlıdır
• Birincil Malzeme: Hafif çelik → paslanmaz çelik ve alüminyum, doğrudan malzeme ikameleri değil, ayrı mühendislik varyantlarıdır
• Montaj: Kaynaklı bölme çerçevesi → kesit doğruluğu, takviye, kaynak sırası ve deformasyon kontrolü nihai su geçirmezliği etkiler
• Açılış Eli: Sol veya sağ, teyit edilecek → menteşe tarafını ve açıklık yönünü onaylanmış çizimde işaretleyin
• Conta Sistemi: Çevre contası, malzeme teyit edilecek → conta profili, sıkıştırma, birleştirme yöntemi ve değiştirme erişimi projeye özeldir
• Yangın / Gaz / Akustik Derecelendirme: Teyit edilecek → yalnızca tam kapı montajı geçerli test ve onay kanıtına sahip olduğunda bir derecelendirme belirtin
• Korsan Karşıtı Kilitleme: Projeye göre mevcut → dahili serbest bırakma, kaçış rotası uyumluluğu, kilitleme mantığı ve sınıf/bayrak kabulü gözden geçirilmelidir
• Sertifikalar: Proje gereksinimine göre → onay, malzeme izlenebilirliği, test ve tanıklık kapsamı üretimden önce kararlaştırılmalıdır

Nasıl Çalışır

El çarkını herhangi bir taraftan çevirin → Hızlı açılan sabitleme mekanizması çevre sabitleme noktalarını serbest bırakır veya devreye alır → Menteşeli kanat açılır veya kapanır → Nihai el çarkı hareketi, contayı çerçeve yuvasına doğru sıkıştırır → Oturma, hizalama ve sızdırmazlık, devreye alma sırasında kontrol edilir

Uygulamalar

Su geçirmez alt bölme bölmeleri | Makine dairesi erişim konumları | Menteşeli kapıların izin verildiği şaft tüneli veya servis alanı erişimi | Pompa odaları ve teknik bölmeler | İş tekneleri ve ticari gemiler | Proje onayına tabi açık deniz ünitesi bölmeleri | Yeni inşa ve değişim projeleri

Sertifikalar ve Avantajlar

Sertifikalar, onay belgeleri, malzeme izlenebilirliği, basınç veya sızdırmazlık testi ve denetim tanıklığı, proje gereksinimine, geçerli kurallara, onaylanmış çizime ve sınıflandırma cemiyeti prosedürüne göre düzenlenebilir. Tip onayı, EC MED onayı, yangın sertifikası veya sınıf ürün sertifikası varsayılan olarak dahil değildir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

Çizim ve Fotoğraflar

SSS

S1: 0.05–0.06 MPa basınç aralığı her kurulum için uygun mudur?

C1: Hayır. Bu ürün verileri için sağlanan referans aralığıdır. Gerekli tasarım ve test basıncı, kurulum seviyesinden, hasar su hattından, basınç yönünden, gemi kurallarından, onaylanmış çizimden ve sınıflandırma cemiyeti gereksinimlerinden belirlenmelidir.

S2: Bu menteşeli el çarklı kapı, hidrolik veya motorlu kayar su geçirmez bir kapının yerine geçebilir mi?

C2: Otomatik olarak değil. Bazı su geçirmez bölme konumları, geçerli gemi kurallarına göre kayar veya motorlu kapılar gerektirir. Gemi tasarımcısı ve sınıflandırma cemiyeti, manuel menteşeli hızlı açılan bir kapının istenen konumda kabul edilebilir olduğunu teyit etmelidir.

S3: Yangın geçirmez, gaz geçirmez, ses geçirmez, korsan karşıtı ve sınıf sertifikaları standart olarak dahil midir?

C3: Hayır. Bunlar ayrı fonksiyonel ve onay kapsamıdır. Gerekli derecelendirme, test standardı, kilitleme ve kaçış düzeni, sınıf tanıklığı, tip onayı ve sertifika paketi, teklif öncesinde kararlaştırılmalı ve ilgili tasarım ve test kanıtları ile desteklenmelidir.
