Deniz İki Makaralı Babalar | Gemi Bağlama İçin Makaralı Baba Nasıl Seçilir
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | CB/T 38-1999 | Tip: | Tip B |
|---|---|---|---|
| Silindir çapları: | 75~350mm | Silindir No.: | İki Silindir |
| Silindir ağırlığı: | 18~1134 kg | Malzemeler: | Yumuşak Çelik, C-Mn Çelik, Paslanmaz Çelik, Döküm Çelik, Sfero Dökme Demir |
| Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, vb. |
| Vurgulamak: | Gemi demirleme ekipmanları dökme çelik,Açık Tipi 2 Roller dökme çelik |
||
Ürün Açıklaması

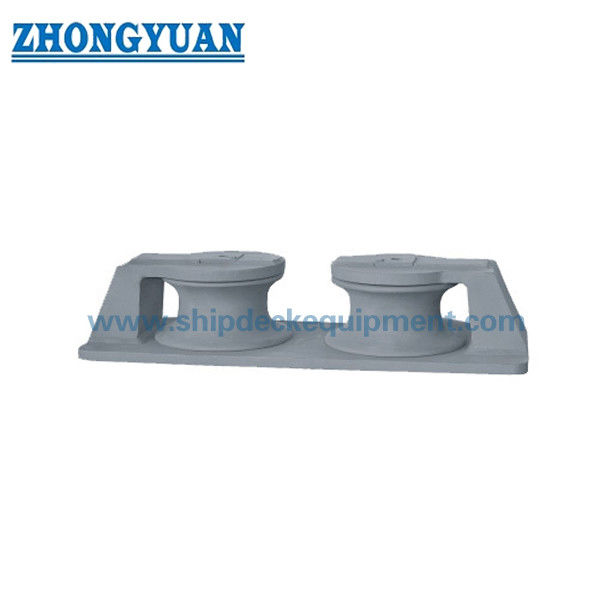

Denizci İki Rol Çakması.
Ürün Genel Görünümü
Deniz iki tekerlekli çakma, sürtünmeyi azaltırken ve ip yönünü kontrol ederken sabit bir açıklıktan demir ipi yönlendirmek için tasarlanmıştır.
Bu sayfa, hem ürün bilgileri hem de mühendislerin ve alıcıların ip boyutlarına, yüklerine ve kurulum koşullarına göre doğru modeli seçmelerine yardımcı olmak için pratik bir seçim kılavuzu sunar.
Ürün, değiştirme projeleri için CB39-66 ile uyumluluğu korurken CB/T 38-1999 gibi güncellenmiş standartları takip eder.
Hızlı Özellikler
- Yapı: İki tekerlekli (çerçeve tipi) → Yumuşak ip yönlendirmesi
- Uygulanabilir ip çapı: 7 ′′ 37 mm → Standart seçim aralığı
- Uygulanabilir halat MBL: 23583 kN → Yük referansı
- Montaj: Kaynaklı taban / Bolt-on → Yeni inşaat ve sonradan montaj
- Malzeme: dökme çelik → Yüksek dayanıklılık
- Fonksiyon: sürtünmeyi azaltmak → ipleri korumak
- Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
İki Rol Çakmak Nasıl Seçilir?
Adım 1 İp çapını onaylayın → demirleme ip boyutuna göre seçin
Adım 2 İp Kırma Yükünü (MBL) Doğrulayın → Eşleşen Çak Kapasitesi
Adım 3 ️ Kurulum Tipini Belirle → Yeni inşaat için kaynaklı / Değiştirmek için vida
Adım 4 İp yönünü kontrol et → Düz veya açısal yönlendirme
Adım 5: Sertifikayı onayla → CCS, ABS, DNV vb.
Hızlı Seçim Örneği
Eğer halat çapı 24 mm ise → nominal boyutu 200 seçin
Eğer ip MBL 246 kN civarında ise → Tablo değerleriyle eşleşir
Yeni kap → kaynaklı taban seçin
Değiştirme → Bağlama türünü seçin
Temel Teknik Parametreler (CB/T 38-1999 Çift Rol Çak)
İsimsel | Halat MBL (kN) | Tel iplik diyası | PP ip diyası | L | B | H | D | Ağırlık (kg) |
| 75 | 23.3 | 7.4 | 12 | 400 | 150 | 116 | 75 | 18 |
| 100 | 52.5 | 11 | 18 | 530 | 200 | 147 | 100 | 41 |
| 125 | 93.4 | 15 | 24 | 650 | 250 | 173 | 125 | 76 |
| 150 | 145.8 | 18.5 | 30 | 780 | 300 | 201 | 150 | 132 |
| 200 | 246.6 | 24 | 40 | 1100 | 370 | 251 | 200 | 264 |
| 250 | 373.6 | 30 | 48 | 1240 | 470 | 300 | 250 | 498 |
| 300 | 472.7 | 33.5 | 56 | 1480 | 550 | 353 | 300 | 798 |
| 350 | 583.5 | 37.5 | 64 | 1690 | 640 | 386 | 350 | 1134 |
Yük ve Seçim Temelleri
Tabloda gösterilen kırma yükü, uygulanabilir demir ipinin maksimum kırma yüküne (MBL) atıfta bulunur, çubuğun doğrudan SWL'si değildir.
Mühendislik referansı için, güvenli çalışma yükü (SWL) aşağıdaki şekilde tahmin edilebilir:
SWL ≈ ip MBL ÷ Tasarım Güvenlik Faktörü
Tipik güvenlik faktörü, standartlara ve çalışma koşullarına bağlı olarak 1,5 ila 2,0 arasında değişir.
Çak, ip kırma gücüne eşit veya daha yüksek yüklere dayanacak şekilde tasarlanmıştır ve aşırı koşullarda yapısal bütünlüğü sağlar.
Montaj yöntemi (standart evrim)
CB39-66: Bolt-on montaj → yeniden yapılandırma projeleri için uygundur.
CB/T 38-1999: Kaynaklı taban → yük aktarımı ve yapısal dayanıklılık iyileştirildi.
Mühendislik Avantajı
Kaynatılmış taban tasarımı, sürekli yük aktarımı sağlar ve stres konsantrasyonunu azaltır.
Çerçeve yapısı daha kolay bakımı sağlar ve pürüzsüz rulo dönüşünü sağlar.
Seçim Rehberi
Adım 1 İp çapını seç
Adım 2: İp kırma yükünü (MBL) doğrula
Adım 3 ️ Eşleşme nominal boyutu
Adım 4 Kurulum yöntemini doğrula
Yapı
İki rulo. Çerçeve desteği. Kaynaklı taban.
Özel Özellikler
- Çerçeve yapısı → Kolay bakım
- Serbest dönen rulolar → sürtünmeyi azaltır
- Çelik dökme → Yüksek dayanıklılık
- Yumuşak temas yüzeyi → İpi koruyun
Soruşturma Rehberi
Halat çapı, kırma yükü, kurulum yeri ve sertifikasyon gereksinimlerini belirtin.
Nasıl Çalışır?
İp çakma geçiyor → rulolar dönüyor → sürtünme azalıyor → pürüzsüz kılavuzluk → ip ömrü uzatılıyor.
Başvurular
Gemi kemeri. Gemi kemeri. Güverte kenarının demirlenmesi.
Sertifikalar ve Avantajlar
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Çizim ve Fotoğraflar

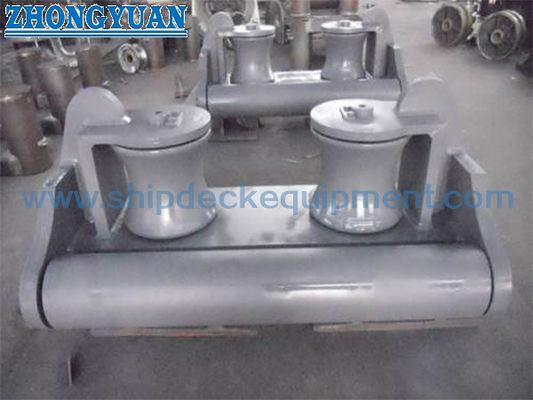

Genel düzenleme çizimi ve ürün fotoğrafları
Sipariş vermek
Belirleyin: boyut, malzeme, montaj yöntemi, kaplama, sertifikasyon
Sık Sorulan Sorular
S1: Kırılma yükü SWL midir?
A: Hayır, kırma yükü ip MBL'dir. SWL güvenlik faktörü kullanılarak elde edilir.
S2: CB39-66 tipi tedarik edebilir misiniz?
A: Evet, yeni projeler için.
S3: Roller dönüyor mu?
C: Evet, sürtünmeyi ve aşınmayı azaltmak için serbestçe dönüyor.
