Gemilerin demirlemesi için doğrulanmış SWL ve güvenlik faktörü ile 150×450 mm deniz ruloları
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipment |
| Sertifika: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | Standart ve Özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | As per quotation |
| Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
| Teslim süresi: | teklife göre |
| Ödeme koşulları: | 100.000kg |
| Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
|
Detay Bilgi |
|||
| Teknik standart: | GB/T 10105-88 | Tip: | Açık Tip |
|---|---|---|---|
| Silindir çapları: | 150~450 mm | Silindir No.: | 2/3 Silindirler |
| Silindir ağırlığı: | 24,8~310 kg | Malzemeler: | Yumuşak Çelik, C-Mn Çelik, Paslanmaz Çelik, Döküm Çelik, Sfero Dökme Demir |
| Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, vb. |
| Vurgulamak: | Dökme çelik deniz rulo düğmesi |
||
Ürün Açıklaması
Gemilerin demirlemesi için doğrulanmış SWL ve güvenlik faktörü ile 150×450 mm deniz ruloları
Ürün Genel Görünümü
Bu deniz yuvarlakı, demirleme sistemleri için yük taşıyan bir kılavuzluk cihazı olarak tasarlanmıştır.
Geleneksel fairleads'in aksine, bu ünite doğrulanmış Güvenli Çalışma Yükü (SWL) ve güvenlik faktörü ile tasarlanmıştır ve gerçek demirleme kuvvetleri altında güvenilir performans sağlar.
Yüksek kaliteli dökme çelik silindirler, hassas işleme ve optimize edilmiş yağlama sistemi, pürüzsüz dönüşü ve iplerin aşınmasını azaltır.
İhtiyaçlı deniz ortamlarında hem çelik tel ipleri hem de sentetik ipler için uygundur.
Hızlı Özellikler
- Rulo çapı: 150×450 mm → Halat taşıma kapasitesini tanımlar
- SWL: 254 ̇ 1766 kN → Yasal çalışma yükünü tanımlar
- Güvenlik faktörü: 1.35 ̇ 2.09 → Yapısal güvenlik sınırını gösterir
- Rol türü: 2 / 3 Roller → Yönlendirme kapasitesini belirler
- Malzeme: dökme çelik rulo + çelik taban → Güç ve dayanıklılık
- Çubuk: Yüksek dayanıklı çelik → Yük aktarımı
- Taşıma: Bakır çalı → Kullanım direnci
- Yağlama: Yağ kanalı → Yumuşak dönüş
- Yüzey: Sa2.5 + Primer → korozyon koruması
- Standart: Deniz GB10105-88
Ana teknik parametreler
| Roller Dia. | Uygun Kablo Sabun Çapları | Boyutları | Ağırlık | |||||||||
| PP ip | Nylon |
Çelik Tel İpi (155kgf / mm2) |
||||||||||
| 6 X 24 | 6 X 37 | D1 | d0 | d7 | H | s | t | K | Kilo | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| Roller Dia. | A | L | Uygun bir kablo ipleri diyası. | |||||
| PP ip | Malila İpi | Çelik Tel İpi (G B 11 02) Çekim Gücü (155 kg f/mm2) |
SWL KN ((tf) |
Güvenlik faktörü | ||||
| 6 X 24 | 6 X 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254 ((26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550 ((56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196 ((122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452 ((148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766 (((180) | 1.58 |
Seçim Rehberi
Adım 1 Rulo çapını seçin → Halat boyutuna göre
Adım 2 İp Tipini Doğrulayın → Çelik tel veya sentetik ip
Adım 3 SWL'yi onayla → Maksimum demirleme yükünü aşmalıdır
Adım 4 Dayanıklı koşullar için güvenlik faktörünü kontrol et → Daha yüksek
Adım 5 Rulo miktarını seç → Kurşun açısına göre
Adım 6: Yağlamayı doğrula → Uzun süreli güvenilirlik için
Yapı
Çelik yuvarlaklar. Çelik taban. Çubuk. Bakır çalı.
Özel Özellikler
- SWL: 2541766 kN → Yük kapasitesi
- Güvenlik faktörü: 1.35 ̇ 2.09 → Yapı güvenliği
- Malzeme: dökme çelik → Güç
- Çubuk: Yüksek dayanıklılık → Yük aktarımı
- Taşıma: Bakır çalı → Dayanıklılık
- Yağlama: Yağ kanalı → Yumuşak dönüş
- Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Soruşturma Rehberi
Halat çapı, SWL gereksinimi, halat türü, rulo numarası ve sertifikasyon gereksinimini belirtin.
Nasıl Çalışır?
İp, sürtünmeyi azaltan ve yükü dağıtan dönen rulolar üzerinden geçer. SWL, belirlenmiş yükler altında güvenli çalışmayı sağlar.
Başvurular
Gemi demirleme sistemi.
Sertifikalar ve Avantajlar
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; doğrulanmış SWL, düşük iplik aşınması, pürüzsüz dönüş, yüksek yapısal güvenilirlik.
Çizim ve Fotoğraflar

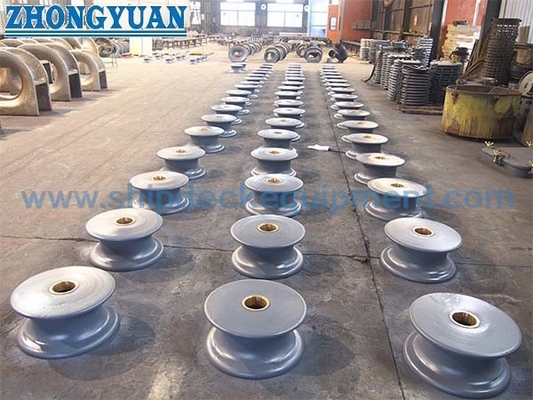

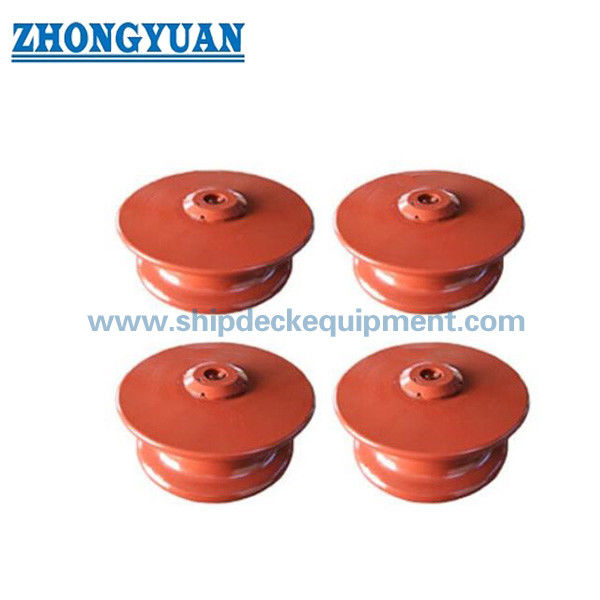

GA çizimi. Ürün fotoğrafları
Sipariş vermek
MOQ: 1. Teslimat: 30~60 gün.
Sık Sorulan Sorular
S1: SWL nasıl seçilir?
A: SWL maksimum demirleme yükünden daha yüksek olmalıdır.
S2: Güvenlik faktörü neden önemlidir?
A: Dinamik yük altında güvenilirliği sağlar.
S3: Neden roller fairlead kullanıyorsunuz?
Cevap: İp aşınmasını azaltır ve kullanım ömrünü artırır.
