150–450 mm Kapalı Tip İki Makaralı Gemi Yanı Babası (Gemi Bağlama Ekipmanları İçin)

Gemi demirleme ekipmanları için 150×450 mm kapalı iki tekerlekli gemideki ferdi

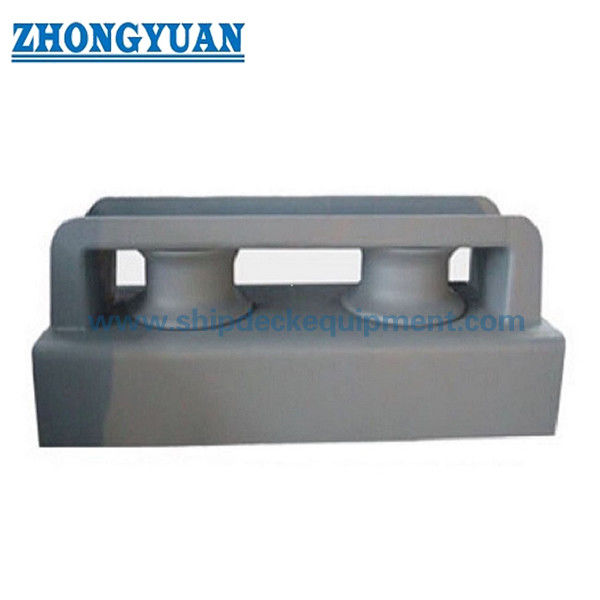

Ürün Genel Görünümü

JIS F 2014 Form BF BS, iki tekerlekli kapalı tip geminin yanındaki demir iplerinin yönünü değiştirmek ve yönlendirmek için tasarlanmıştır.Kapalı çerçeve, ip yolunun kontrol edilmesine yardımcı olur ve demirleme işlemi sırasında ipin atlama riskini azaltır, iki yuvarlak ise iplerin pürüzsüz bir şekilde yönlendirilmesini sağlar ve tel iplerin, Manila iplerinin ve naylon iplerin aşınmasını azaltmaya yardımcı olur.

Bu sayfa kapalı tip iki tekerlekli konfigürasyona odaklanmıştır.Açık tip fairleadlardan ve üç silindirli kapalı tip fairleadlardan farklıdır, çünkü yapı daha kompakt ve ip yolu daha kontrol edilirÜrün, JIS F 2014-1987'ye göre, 150 mm'den 450 mm'ye kadar rulo çapları ve proje gereksinimlerine göre özel malzeme veya yüzey işleme seçenekleri ile temin edilebilir.

Hızlı Özellikler

• Teknik Standart: JIS F 2014-1987 → bu Japonya standart geminin yanındaki sahil için üretim ve boyut referansı olarak kullanılır.
• Tipi: BF & BS kapalı tip → kontrollü demirleme ipi yönlendirmesi için kapalı çerçeve tasarımı.
• Rulo çapı: 150×450 mm → ip boyutuna, ip rotasına ve gemi demirleme düzenine göre seçilir.
• Rulo miktarı: 2 rulo → kompakt kapalı tip ipi yön değiştirme ve yönlendirme için uygundur.
• Tekerlek ağırlık aralığı: 21.2~230 kg → bu ürün serisi için verilen referans ağırlık aralığı.
• Uygulanabilir ipler: Tel ip, Manila ip ve naylon ip → gemi demirleme uygulamasına ve ip özelliklerine göre seçilir.
• Malzemeler: Hafif çelik, C-Mn çelik, paslanmaz çelik, dökme çelik veya düğümlü dökme demir → dayanıklılık, korozyon ve proje gereksinimlerine göre seçilir.
• Yüzey Tedavisi: Sa2.5'e kadar kum püskürtme + bir kat epoxy mağazası primer, galvanizli, cilalı veya özel işlem → deniz korozyon koruma gereksinimlerine göre seçilir.
• Özelleştirme: Mümkün → malzeme, kaplama ve proje özel ayrıntıları çizimlere ve sınıf gereksinimlerine göre onaylanabilir.

Ana teknik parametreler

Aşağıdaki tabloda, JIS F 2014 Form BF BS kapalı tip iki tekerlekli gemi kenarında bulunan sahil için sağlanan boyut verileri kullanılmıştır.

Adı Gündüz.	D (mm)	L (mm)	I (mm)	I2 (mm)
150	150	1020	420	300
200	200	1190	530	330
250	250	1430	640	395
300	300	1610	750	430
350	350	1890	860	515
400	400	2100	970	565
450	450	2360	1080	640

1Kapalı Tipi dökme demir rulo - Ana Web Sitesi Boyutları

Kapalı Tipi Çelik-Plat Fabrikasyonlu Rol Çapı - Ana Site Boyutları

Seçim Rehberi

Adım 1: Fairlead türünü doğrulayın = BF & BS kapalı tür → demir ipi açık bir rulo kılavuzu yerine kontrol edilen kapalı bir ip yolu gerektirdiğinde bu ürünü seçin.

Adım 2: Rolün çapını doğrulayın = 150×450 mm → nominal çapla ip boyutu, ip bükme yolu ve gemi yanındaki demirleme düzenini eşleştirin.

Adım 3: Tekerlek sayısını doğrulayın = 2 tekerlek → üç tekerlekli bir düzene gerek olmadığı zaman kompakt yön değişimi ve ip yönlendirmesi için uygundur.

Adım 4: İp türünü doğrulayın = tel ip, Manila ip veya naylon ip → farklı ip malzemeleri farklı yüzey finişi ve rulo temas kalitesini gerektirebilir.

Adım 5: Malzemeyi onaylayın = yumuşak çelik, C-Mn çelik, paslanmaz çelik, dökme çelik veya düğümlü dökme demir → proje özelliklerine, korozyon ortamına ve sınıf gerekliliklerine göre seçin.

Adım 6: Kaplama = Sa2.5 + epoksi dükkanı primer, galvanizli, cilalı veya özel → Tersane boyama sistemine ve deniz maruziyetine göre yüzey tedavisini seçin.

Adım 7: Sertifikasyon gereksinimini doğrula = proje sınıfı sertifikası veya üreticinin test sertifikası → fiyatlandırmadan ve üretmeden önce gerekli sınıflandırma topluluğuna bilgi verin.

Yapı

Kapalı çerçeve. İki kılavuz rulo. Rulo çubuğu. Yan destek yapısı.

Tasarım ve Kalite Avantajları

• Kapalı tip yapısı, demirleme ipini çalışma sırasında kılavuz yolunun içinde tutmaya yardımcı olur.
• İki tekerlekli konfigürasyon, kompakt bir düzenle pürüzsüz ip yönü değişimini sağlar.
• Yumuşak rulo ve çerçeve temas yüzeyleri, demirleme işlemi sırasında ip aşınmasını azaltmaya yardımcı olur.
• Malzeme seçenekleri, yumuşak çelik, C-Mn çelik, paslanmaz çelik, dökme çelik ve düğümlü dökme demir de dahil olmak üzere farklı proje gereksinimlerini destekler.
• Yüzey işleme seçenekleri, tersanelerin kaplama gereksinimleriyle ve deniz korozyon koruma ihtiyaçlarıyla eşleştirilebilir.
• Üretim JIS F 2014-1987 ve proje çizimi gereksinimlerine göre düzenlenebilir.

Özel Özellikler

• Teknik Standart: JIS F 2014-1987 → üretim ve boyut referans standardını doğruluyor.
• Ürün Tipi: BF & BS kapalı tip → kontrol edilen ip yönlendirmesi için kapalı çerçeve konfigürasyonunu tanımlar.
• Rulo çapı: 150×450 mm → halat rotası ve demirleme düzenini eşleştirmek için anahtar seçim parametresi.
• Roller Quantity: 2 roller → ip rehberi düzenini tanımlar ve bu modeli üç rollerden ayırır.
• Malzeme: Hafif çelik / C-Mn çelik / paslanmaz çelik / dökme çelik / düğümlü dökme demir → proje özelliklerine ve korozyon gereksinimlerine göre seçilir.
• Yüzey Tedavisi: Sa2.5 + epoksi dükkanı primer / galvaniz / cilalanmış / özel → deniz ortamına ve kaplama sistemine göre seçilir.
• Uygulanabilir ip: Tel ip / Manila ip / naylon ip → teklifden önce ip uyumluluğunu onaylar.
• Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üreticiler Deneme Sertifikası → sipariş vermeden önce gerekli sertifikayı onaylayın.

Soruşturma Rehberi

• 150 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm veya 450 mm gibi gerekli nominal çap veya rulo çapı.
• Gerekli tip onayı: JIS F 2014 Form BF BS kapalı tip, 2 rulo.
• İp türü ve ip boyutu, örneğin tel ip, Manila ip veya nilon ip.
• Yumuşak çelik, C-Mn çelik, paslanmaz çelik, dökme çelik veya düğümlü dökme demir gibi malzeme gereksinimleri.
• Sa2,5 + epoksi dükkan başlangıcı, galvanizli veya cilalı bitki gibi yüzey işleme gereksinimleri.
• Gerekli sınıflandırma sertifikası veya üreticinin test sertifikası.
• Kurulum çizimi, güverte düzenlemesi veya mevcut fairlead yedek boyutları mevcutsa.
• Sipariş miktarı, teslimat limanı ve gerekli teslimat süresi.

Nasıl Çalışır?

Mooring rope enters the closed fairlead opening → rope contacts the guide rollers → rollers rotate and guide the rope direction → closed frame controls the rope path → rope is led safely toward bollard, vinç, kapstan veya kıyıda demirleme yeri.

Başvurular

Gemi kenarında demirleme alanı. Güverte demirleme düzeni. Bağlantı ipi yönü değişikliği. Tel ip rehberi. Manila ip rehberi. Naylon ip rehberi.

Sertifikalar ve Avantajlar

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası

Ürün, sözleşme ve sınıflandırma gereksinimlerine göre proje belgesi, denetim kayıtları ve sertifika seçenekleri ile temin edilebilir.Sertifikaların tam kapsamı teklif ve üretimden önce onaylanmalıdır..

Çizim ve Fotoğraflar

Genel düzenleme çizimi ve ürün fotoğrafları

Sipariş vermek

• Ürün adının doğrulanması: JIS F 2014 Form BF BS kapalı tip iki silindirli gemi kenarı sahil sahili.
• Teknik parametreler tablosundan nominal çap ve ana boyutları doğrulayın.
• Teklifden önce malzeme, yüzey işleme ve sertifika gereksinimlerini onaylayın.
• Eğer mevcutsa ip türü, ip boyutu ve gemi demirleme düzenini belirtin.
• miktarı, teslimat süresini, varış limanını ve gerekli teslimat programını onaylayın.
• Değişim projeleri için, uyumsuzluk riskini azaltmak için mevcut fairlead fotoğraflarını ve kurulum boyutlarını sağlayın.

Sık Sorulan Sorular

S1: Kapalı tip ve açık tip gemideki sahte yol arasındaki ana fark nedir?

A1: Kapalı tip fairlead, ip yolunun kontrol edilmesine yardımcı olan ve ipin atlama olasılığını azaltan bir çerçeveye sahiptir.Açık tip fairlead farklı yönlerden esnek ip giriş için daha uygunBu sayfa kapalı tip iki tekerlekli konfigürasyon için.

S2: Bu fairlead tel ipi, Manila ipi ve naylon ipi için kullanılabilir mi?

A2: Evet. Sağlanan ürün açıklamasında, bu fairlead'in tel ipleri, Manila ipleri ve naylon ipleri taşıyabileceği belirtiliyor.ip yolu ve yüzey finişi talebi.

S3: Hangi rulo çapı seçilmelidir?

A3: Mümkün olan rulo çap aralığı 150×450 mm'dir. Seçim, gemi demirleme düzenine, ip türüne, ip boyutuna ve kurulum alanına dayanmalıdır.mevcut fairlead boyutları tabloya göre kontrol edilmelidir.

S4: Malzeme ve yüzey tedavisi özelleştirilebilir mi?

A4: Evet. Malzeme seçenekleri arasında yumuşak çelik, C-Mn çelik, paslanmaz çelik, döküm çelik ve düğümlü döküm demir bulunur. Yüzey işlemi Sa2.5 + epoksi dükkanı primer, galvanizli,projenin gereksinimlerine göre cilalanmış veya özelleştirilmiş.

S5: Ödeme için hangi sertifika talep edilmelidir?

A5: Lütfen projenin sınıflandırma topluluğu sertifikasına, üreticinin test sertifikasına veya diğer proje belgelerine ihtiyaç olup olmadığını onaylayın.Sertifika kapsamı fiyatlandırmadan önce onaylanmalıdır çünkü denetlemeyi etkiler., maliyet ve teslimat programı.
