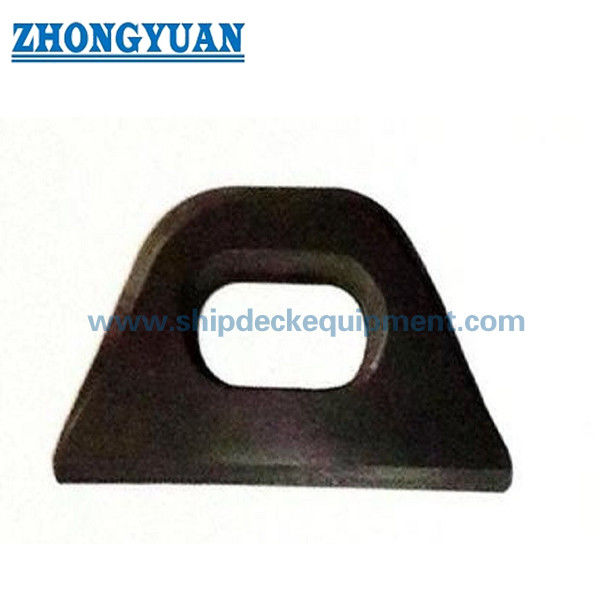

JIS F 3410 Tip A ve B Hafif Çelik Dövme Çelik Oval Göz Plakası Gemi Demirleme Ekipmanı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan |
| Sertifika: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | Standart ve Özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | As per quotation |
| Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
| Teslim süresi: | teklife göre |
| Ödeme koşulları: | TT, L/C, vb. |
| Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
|
Detay Bilgi |
|||
| Standart: | JIS F3410-1999 | Nominal boyutlar: | 0,4-50 mm |
|---|---|---|---|
| Tip: | A ve B Tipi | izin verilen yük: | 4 ila 500KN |
| Malzeme: | Hafif Çelik, Paslanmaz Çelik C-Mn Çelik Dövme | Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, BKI, IRS, RS, vb. | ||
| Vurgulamak: | JIS F3410 500KN deniz göz plakası,500KN deniz göz plakası,gemi çelik göz plakası 500KN |
||
Ürün Açıklaması
JIS F 3410 Tip A ve B Hafif Çelik Dövme Çelik Oval Göz Plakası Gemi Demirleme Ekipmanı
Tanım:
Halat terminalleri, prangalar, kasnaklar vb. yapıları sabitlerken kullanılabilen gemiler için göz plakası olarak.
Ana Teknik Özellikler:
1. Standart: JIS F3410-1999,
2. Nominal Boyutlar: 0.4-50mm
3. Tip: Tip A & B,
4. İzin Verilen Yük: 4 ila 500KN
5. Malzeme: Hafif Çelik, Paslanmaz Çelik C-Mn Çelik Dövme;
6. Bitmiş göz plakasının yüzeyinde görünür çatlaklar ve dökülmeler yoktur.
7. Yüzey işleme: S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı;
8. Sınıflandırma Sertifikaları: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, Vb.
Ana Teknik Parametre:
| Nominal boy |
İzin verilebilir yük kN |
a | b | C | d | e | f | h | İ | r1 | r2 | montajı A tipi Kaynak s dk. |
A tipi montaj Kaynak g dk. |
| 0,4 | 4 | 22 | 15 | 42 | 10 | 15 | 8 | 32,5 | 65 | 17,5 | 3 | 6 | 4 |
| 0,6 | 6,3 | 28 | 19 | 52 | 12 | 19 | 8 | 40,5 | 0 | 21,5 | 4 | 6 | 4 |
| 1 | 10 | 35 | 22 | 67 | 16 | 25 | 8 | 52 | 95 | 27 | 5 | 6 | 4 |
| 1.6 | 16 | 42 | 24 | 82 | 20 | 33 | 8 | 65 | 120 | 32 | 5 | 7 | 4 |
| 2 | 20 | 50 | 27 | 100 | 25 | 35 | 12 | 73,5 | 132 | 38,5 | 5 | 9 | 6 |
| 2,5 | 25 | 55 | 29 | 105 | 25 | 39 | 12 | 78,5 | 140 | 39,5 | 6 | 9 | 6 |
| 3 | 31,5 | 66 | 33 | 126 | 30 | 42 | 12 | 88,5 | 180 | 46,5 | 7 | 10 | 6 |
| 4 | 40 | 77 | 36 | 147 | 35 | 48 | 15 | 101 | 210 | 53 | 7 | 12 | 7 |
| 5 | 50 | 87 | 41 | 167 | 40 | 57 | 18 | 117,5 | 225 | 60,5 | 8 | 14 | 9 |
| 6 | 63 | 91 | 45 | 171 | 40 | 66 | 18 | 128,5 | 240 | 62,5 | 8 | 14 | 9 |
| 8 | 80 | 101 | 51 | 201 | 50 | 73 | 20 | 148,5 | 270 | 75,5 | 10 | 17 | 10 |
| 10 | 100 | 117 | 56 | 217 | 50 | 80 | 22 | 158 | 300 | 78 | 10 | 17 | 11 |
| 12 | 125 | 128 | 61 | 248 | 60 | 87 | 24 | 177,5 | 335 | 90,5 | 12 | 20 | 12 |
| 16 | 160 | 145 | 67 | 265 | 60 | 95 | 26 | 188.5 | 370 | 93,5 | 12 | 20 | 13 |
| 20 | 200 | 157 | 73 | 297 | 70 | 105 | 28 | 211,5 | 420 | 106,5 | 14 | 25 | 14 |
| 25 | 250 | 170 | 80 | 331 | 80 | 120 | 32 | 240 | 470 | 120 | 16 | 30 | 16 |
| 32 | 315 | 194 | 88 | 374 | 90 | 130 | 36 | 264 | 530 | 134 | 18 | 30 | 18 |
| 40 | 400 | 220 | 98 | 420 | 100 | 145 | 40 | 294 | 570 | 149 | 20 | 35 | 20 |
| 50 | 500 | 240 | 108 | 460 | 110 | 155 | 45 | 319 | 630 | 164 | 22 | 35 | 22 |
JIS F 3410 Tip A ve B Hafif Çelik Dövme Çelik Oval Göz Plakası Gemi Demirleme Ekipmanı Çizimi
