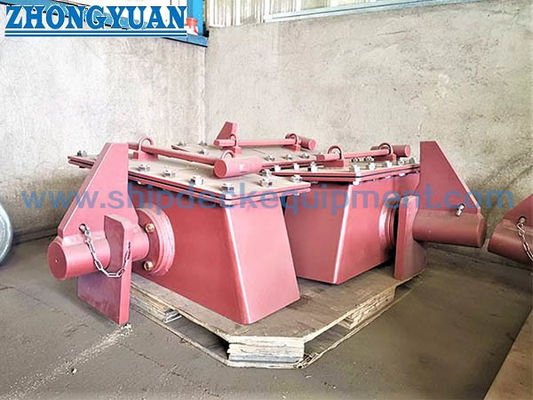

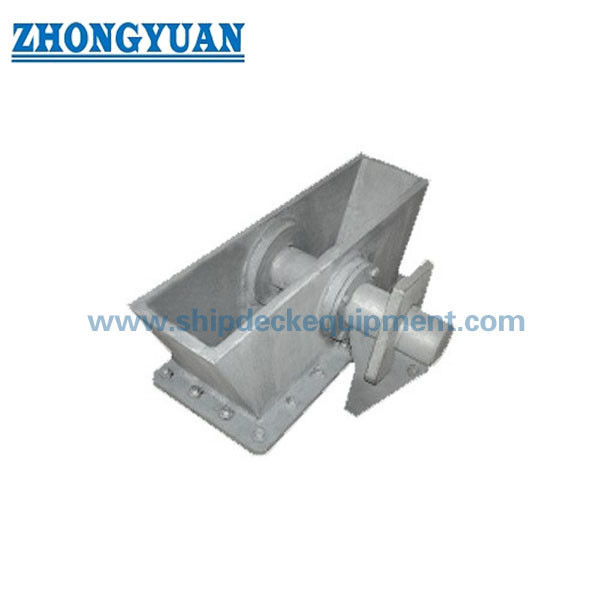

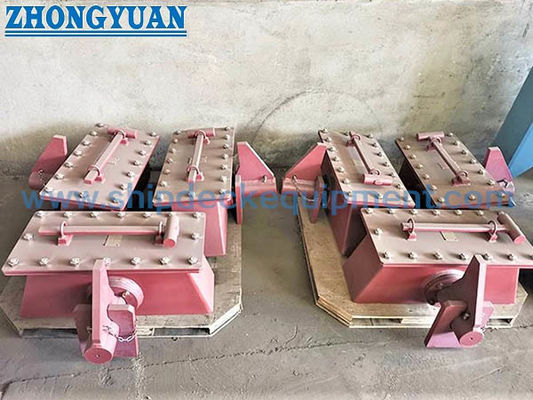

50×120mm Su geçirmez köpek tipi kablo sıkıştırıcı.
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipment |
| Sertifika: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | Standart ve Özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | As per quotation |
| Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
| Teslim süresi: | teklife göre |
| Ödeme koşulları: | 100.000kg |
| Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
|
Detay Bilgi |
|||
| Teknik standart: | CB/T3143-2013 | Nominal Zincir Çapı: | 50mm ila 120mm |
|---|---|---|---|
| Malzemeler: | C-Mn Çelik, Paslanmaz Çelik | Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, vb. | ||
| Vurgulamak: | Gemi demirleme ekipmanı kablo sıkma,Su geçirmez köpek tipi kablo sıkma |
||
Ürün Açıklaması
50×120mm Su geçirmez köpek tipi kablo sıkıştırıcı.
Ürün Genel Görünümü
CB/T 3143 su geçirmez köpek tipi kablo sıkıştırması, demir zinciri serbest bırakma sistemleri için kritik bir güvenlik bileşeni olarak tasarlanmıştır.
50 mm'den 120 mm'ye kadar çaplı sınıf 2 ve sınıf 3 demir zincirleri için uygundur.
O halkalı mühürleme yapısıyla donatılmış, test edilen basınç koşullarında zincir dolabının su geçirmez bütünlüğünü sağlar.
Aygıt, demir zincirinin kontrol altında tutulmasını ve acil serbest bırakılmasını sağlar ve aşırı yük koşullarında gemi güvenliğini korur.
Hızlı Özellikler
- Zincir çapı: 50×120 mm → Çapa zinciri ile uyumluluğu tanımlar
- Zincir sınıfı: sınıf 2 / sınıf 3 → Uygulanabilir sertlik seviyesi
- Su geçirmez Basınç: 0.03 MPa / 5 min → Zincir dolabının mühürlenmesini sağlar
- Serbest bırakma mekanizması: Köpek tipi + çekiç → Hızlı serbest bırakma sağlar
- Pin Gücü Mantığı: 15~30% kırma yükü → Kontrollü arıza koruması
- Mühür: O-ring kauçuk → Su geçirmez performans sağlar
- Yağlama: Yağ kanalı iğnesi → Düzenli çalışma
- Malzeme: C-Mn çelik / paslanmaz çelik → Güç ve dayanıklılık
- Yüzey: Sa2.5 + Primer → korozyon koruması
Ana teknik parametreler
| İsimsel - Hayır, hayır. |
Zincir Kablosu çapı |
L | B | L1 | B1 | L2 | D | H1 | H2 | n | Teorik Ağırlık Kilo |
| 50 | 50 | 104 | 400 | 244 | 460 | 70 | 60 | 100 | 115 | 10 | 61 |
| 52 | 52 | 106 | 246 | 72 | 62 | 69 | |||||
| 54 | 51 | 112 | 435 | 252 | 486 | 74 | 64 | 120 | 72 | ||
| 56 | 56 | 116 | 256 | 78 | 67 | 105 | 76 | ||||
| 58 | 58 | 122 | 463 | 262 | 501 | 80 | 69 | 130 | 14 | 80 | |
| 60 | 60 | 125 | 265 | 83 | 71 | 110 | 82 | ||||
| 62 | 62 | 129 | 493 | 269 | 524 | 73 | 138 | 85 | |||
| 64 | 64 | 132 | 272 | 86 | 75 | 86 | |||||
| 66 | 66 | 139 | 520 | 281 | 542 | 91 | 78 | 140 | 90 | ||
| 68 | 68 | 79 | 92 | ||||||||
| 70 | 70 | 146 | 557 | 288 | 570 | 94 | 81 | 115 | 118 | 93 | |
| 73 | 73 | 149 | 97 | 84 | 94 | ||||||
| 76 | 76 | 158 | 593 | 300 | 594 | 102 | 88 | 120 | 155 | 95 | |
| 78 | 78 | 161 | 303 | 105 | 90 | 96 | |||||
| 81 | 81 | 167 | 610 | 309 | 628 | 107 | 93 | 125 | 165 | 96 | |
| 84 | 84 | 170 | 312 | 110 | 96 | 98 | |||||
| 87 | 87 | 181 | 690 | 325 | 660 | 115 | 100 | 175 | 100 | ||
| 90 | 90 | 183 | 327 | 117 | 103 | 106 | |||||
| 92 | 92 | 195 | 727 | 339 | 686 | 121 | 105 | 130 | 185 | 113 | |
| 95 | 95 | 198 | 342 | 124 | 108 | 119 | |||||
| 97 | 97 | 205 | 785 | 353 | 724 | 127 | 110 | 135 | 192 | 121 | |
| 100 | 100 | 208 | 356 | 130 | 113 | 140 | 150 | ||||
| 102 | 102 | 210 | 358 | 132 | 115 | 186 | |||||
| 105 | 105 | 221 | 853 | 37 l | 770 | 137 | 118 | 18 | 214 | ||
| 107 | 107 | 225 | 374 | 140 | 120 | 257 | |||||
| 111 | 111 | 226 | 3i6 | 142 | 123 | 145 | 244 | ||||
| 114 | 114 | 246 | 917 | 398 | 810 | 150 | 127 | 225 | 289 | ||
| 117 | 117 | 248 | 152 | 130 | 327 | ||||||
| 120 | 120 | 253 | 403 | 157 | 133 | 150 | 372 |
Seçim Rehberi
Adım 1 Çapraz zincir çapını seçin → Çapraz zincire göre 50-120 mm
Adım 2: Zincir Sınıfını → Sınıf 2 veya Sınıf 3'ü teyit edin
Adım 3 Su geçirmezlik Gereksinimini onayla → Zincir dolaplarının mühürlenmesi için gereklidir
Adım 4 ️ Serbest bırakma gerekliliğini onayla → Acil hızlı serbest bırakma gereklidir
Adım 5 ️ Pin Güvenlik Mantığını Doğrulayın → Aşırı yükleme durumunda kontrol edilen kırılma
Adım 6: Sertifikayı onayla → Sınıf toplumu gereksinimleri
Yapı
Vücut. Köpek kilitleme mekanizması. Serbest bırakma iğnesi.
Özel Özellikler
- Zincir çapı: 50×120 mm → Uyumluluk
- Su geçirmez mühür: O halka → Su girişini önle
- Serbest bırakma: Çekiç işlevi → Hızlı acil serbest bırakma
- Pin Gücü: 15~30% BL → Güvenlik koruması
- Yağlama: Yağ kurşağı → Düzenli çalışma
- Malzeme: C-Mn çelik → Yapı sağlamlığı
- Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Soruşturma Rehberi
Lütfen zincir çapını, zincir derecesini, su geçirmezlik gereksinimini ve sınıf sertifika gereksinimini belirtin.
Nasıl Çalışır?
Zincir köpek mekanizması ile kilitlenir. Acil durumlarda, çiviyle serbest bırakılabilir, böylece zincir güvenli bir şekilde çalışacaktır.Gemilerin güvenliğinin sağlanması.
Başvurular
Çapa zinciri dolabı. Acil zincir çözme sistemi. Gemi güvenliği sistemi.
Sertifikalar ve Avantajlar
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; su geçirmezliği test edildi, kontrollü serbest bırakma güvenliği tasarımı, güvenilir kilitleme mekanizması.
Çizim ve Fotoğraflar
GA çizimi. Kurulum düzeni. Ürün fotoğrafları.
Sipariş vermek
MOQ: 1. Teslimat: 30~60 gün.
Sık Sorulan Sorular
S1: Köpek tipi kablo sıkıştırıcısının işlevi nedir?
A: Çapa zincirini güvenli bir şekilde tutar ve bırakır.
S2: Güvenlik iğnesi nasıl çalışır?
A: Acil serbest bırakmayı sağlamak için zincir kırma yükünün %15-30 altında kırılır.
S3: Neden su geçirmez tasarım?
A: Zincir dolabının mühürlenmesini sağlamak ve suyun içeri girmesini önlemek için.
