DIN 81915 Tip D Güverte Üstü Dökme Çelik Korna Takozu | Gemi Bağlama ve Çekme
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Tip: | Tip D | Malzemeler: | Döküm C-Mn Çelik, Döküm Paslanmaz Çelik, ayrıca buz kırıcı için özel çelik de tedarik edebilir |
|---|---|---|---|
| Teknik standart: | DIN 81915:1998-8 | Ağırlık: | 18 ila 840 kg |
| Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Parlak Paslanmaz Çelik, özelleştirilmiş | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS |
| Vurgulamak: | DIN 81915 Güverteye monte edilmiş çak,Gemi çekici güverteye monte edilmiş çak,Çelik döküm güvertesine monte edilmiş çak |
||
Ürün Açıklaması
DIN 81915 Tip D Güverteli Dökme Çelik Babalar | Gemi Bağlama ve Yedekleme
Ürün Genel Bakışı
DIN 81915 Tip D babası, gemi bağlama ve yedekleme düzenekleri için güverteye monte çok amaçlı bir halat kılavuzudur. Kapalı dökme çelik gövdesi, yuvarlatılmış temas yüzeyleriyle tanımlanmış bir halat geçişi sağlarken, iki Tip D boynuz parçası onu Tip C konfigürasyonundan ayırır ve halatı amaçlanan yönlendirme alanında tutmaya yardımcı olur.
DIN Media, çok amaçlı babalar başlığı altında DIN 81915:1998-08'i mevcut baskı olarak listelemektedir. Mevcut parametre tablosu, 1 ila 32 nominal boyutları, 10 ila 320 kN'ye kadar SWL değerleri ve 19,5 ila 840 kg dökme çelik ağırlıkları kapsar. Mevcut tabloda boynuz parçası ağırlıkları yalnızca 1 ila 8 boyutları için belirtildiğinden, daha büyük boyutlar için kesin Tip D konfigürasyonu, teklif veya üretimden önce kontrollü standart çizime karşı doğrulanmalıdır.
Hızlı Özellikler
- Standart ve tip: DIN 81915:1998-08 Tip D → güverteye monte boynuz konfigürasyonuna sahip mevcut Alman çok amaçlı baba standardı.
- Uygulama konumları: pruva, kıç, gemi yanı veya yedekleme istasyonu → gemi bağlama ve yedekleme düzenine göre seçilir.
- Nominal boyut aralığı: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → mevcut tablo aralığı; daha büyük boyutlar için Tip D boynuz detayları doğrulanmalıdır.
- Standart SWL aralığı: 10–320 kN → uygun bağlantı derecesi, güverte temeli veya komple yedekleme sisteminin kapasitesi olarak kabul edilmemelidir.
- Dökme çelik ağırlığı: 19,5–840 kg → GS sütununa dayanmaktadır; 18 kg minimum, ayrı GGG malzeme sütununa aittir.
- Tip D boynuz düzenlemesi: iki boynuz parçası → düz Tip C açıklığına kıyasla halat yolunu kontrol etmeye yardımcı olur.
- Malzeme seçenekleri: dökme C-Mn çeliği, dökme paslanmaz çelik veya özel çelik → kesin kalite ve düşük sıcaklık gereksinimi doğrulanacaktır.
- Yüzey işlemi: referans olarak Sa 2.5 kumlama + epoksi astar → nihai kaplama veya cilalı paslanmaz yüzey, proje spesifikasyonunu takip eder.
Ana Teknik Parametreler
| Nominal Boyut |
SWL KN |
b1 | b2 | d | e | f | h1 | h2 | h3 | l1 | l2 | r1 | r2 | s1 | s2 | w1 | w2 | Ağırlık (GGG) kg |
Ağırlık (GS) kg |
Ağırlık 2 adet |
| 1 | 10 | 250 | 175 | 30 | 125 | 15 | 160 | 65 | 20 | 285 | 115 | R80 | R45 | 10 | 5 | 125 | 90 | 18 | 19.5 | 1.5 |
| 2 | 20 | 315 | 225 | 35 | 158 | 18 | 200 | 70 | 25 | 360 | 125 | R100 | R57.5 | 12 | 6 | 160 | 115 | 27 | 29 | 2 |
| 3 | 30 | 390 | 275 | 40 | 195 | 21 | 250 | 75 | 32 | 450 | 140 | R125 | R70 | 14 | 7 | 200 | 140 | 44 | 48 | 3 |
| 5 | 50 | 480 | 340 | 45 | 240 | 24 | 300 | 80 | 38 | 550 | 160 | R150 | R90 | 16 | 8 | 250 | 180 | 78 | 85 | 4 |
| 8 | 80 | 585 | 415 | 50 | 293 | 27 | 360 | 90 | 45 | 680 | 180 | R180 | R112.5 | 18 | 9 | 320 | 225 | 127 | 136 | 6 |
| 12 | 120 | 710 | 500 | - | 355 | 30 | 440 | 110 | 55 | 840 | - | R220 | R135 | 20 | 10 | 400 | 270 | 199 | 211 | - |
| 20 | 200 | 840 | 595 | - | 420 | 33 | 520 | 130 | 65 | 1020 | - | R260 | R160 | 22 | 11 | 500 | 320 | 302 | 325 | - |
| 32 | 320 | 1100 | 800 | - | 550 | - | 700 | 150 | 80 | 1300 | - | R350 | R200 | 35 | 20 | 600 | 400 | 770 | 840 | - |
Seçim ve Sorgulama Rehberi
Adım 1: DIN 81915 Tip D, nominal boyut, gerekli SWL ve teklifin yeni inşa veya değişim projesi için olup olmadığını onaylayın.
Adım 2: Halat tipi, çapı, MBL'si, beklenen yönlendirme açıları ve yedekleme veya bağlama görevini sağlayın. Halat MBL'si, baba SWL'si olarak belirtilmemelidir.
Adım 3: Kurulum konumu, güverte açıklığı, temel geometrisi, güverte altı takviyesi, kaynak arayüzü ve mevcut erişimi onaylayın.
Adım 4: Malzeme kalitesi, düşük sıcaklık veya buz sınıfı gereksinimi, yüzey işlemi ve herhangi bir paslanmaz çelik parlatma gereksinimini onaylayın.
Adım 5: Tekliften önce sertifika kapsamını onaylayın: üretici sertifikası, malzeme sertifikası, sınıf sertifikası, NDT veya tanık denetimi.
Adım 6: Miktar, gemi tipi, kurulum çizimi veya fotoğrafı, teslimat noktası, Incoterms ve gerekli teslimat süresini sağlayın.
Yapı
Dökme çelik baba gövdesi | Kapalı halat açıklığı | Yuvarlatılmış halat temas yarıçapları | İki Tip D boynuz parçası | Güverteye kaynaklı taban | Kaynak arayüzü | Belirtilen yüzey işlemi
Döküm, Kurulum ve Mühendislik Avantajları
- Tip D, temel kapalı baba düzenlemesine iki boynuz parçası ekleyerek, güverte bağlantısına Tip C konfigürasyonundan daha net bir halat tutma geometrisi kazandırır.
- Yuvarlatılmış halat temas yüzeyleri, keskin yerel teması ve bağlama veya yedekleme hatlarındaki gereksiz aşınmayı azaltmak için dökümden sonra düzeltilmeli ve pürüzsüzleştirilmelidir.
- Döküm kalitesi, boyutsal tekrarlanabilirlik, boynuz bağlantı geometrisi, kaynakla bitişik alanlar ve izlenebilirlik, anlaşılan denetim planına göre kontrol edilmelidir.
- Güverteye kaynaklı taban, halat kuvvetini destekleyici yapıya aktarır; güverte temeli, güverte altı takviyesi, kaynak detayları ve yük yönü tersane veya tasarım ofisi tarafından kontrol edilmelidir.
- Belirtilen SWL, mevcut tablodaki bağlantı değeridir. Gemide izin verilen işletme yükü, baba, kaynaklar, temel, güverte yapısı ve onaylanmış yük durumu dahil olmak üzere komple düzenek tarafından sınırlanır.
- Mevcut tabloda boynuz parçası ağırlığının belirtilmediği nominal boyutlar için, tekliften önce Tip D geometrisi ve tedarik kapsamı doğrulanmalıdır.
Özel Nitelikler
- Standart: DIN 81915:1998-08 → çok amaçlı babalar için mevcut DIN baskısı.
- Tip: Tip D → Tip C'ye kıyasla iki boynuz parçasına sahip güverteye monte kapalı baba.
- Nominal Boyut: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → gerekli SWL, halat yolu ve onaylanmış gemi çizimine göre seçilir.
- SWL: 10–320 kN → standart bağlantı değerini kullanın ve destekleyici güverte yapısını ayrı olarak doğrulayın.
- Malzeme: Ana tedarik seçeneği olarak dökme C-Mn çeliği → dökme paslanmaz çelik veya özel düşük sıcaklık çeliği doğrulamaya tabidir.
- Kurulum: Güverteye kaynaklı → temel, kaynak detayı, güverte açıklığı ve güverte altı takviyesi doğrulanmalıdır.
- Yüzey İşlemi: Referans olarak Sa 2.5 kumlama + epoksi astar → nihai sistem gemi kaplama spesifikasyonunu takip eder.
- Sertifika Gereksinimi: Proje gereksinimine göre mevcuttur → sınıf onayı ve tanık kapsamı üretime başlamadan önce anlaşılmalıdır.
Nasıl Çalışır
Halat güverte babasına yaklaşır → Halat Tip D boynuzları arasındaki kapalı açıklığa girer → Yuvarlatılmış temas yüzeyleri yönlendirmeyi sağlar → Yerel halat kuvveti dökme gövde ve kaynaklı taban aracılığıyla aktarılır → Güverte temeli yükü gemi yapısına dağıtır
Uygulamalar
Pruva bağlama istasyonları | Kıç bağlama istasyonları | Gemi yanı halat yönlendirmeleri | Yedekleme istasyonları | Yedekleme gemileri | Kargo gemileri | Tankerler | İş tekneleri | Yeni inşa ve değişim projeleri
Sertifikalar ve Avantajlar
Sertifikalar ve denetimler proje gereksinimine, malzeme izlenebilirliğine, onaylanmış çizime ve sınıflandırma topluluğu prosedürüne göre düzenlenebilir. Satın alma siparişinde belirtilmedikçe dahil oldukları varsayılmaz.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

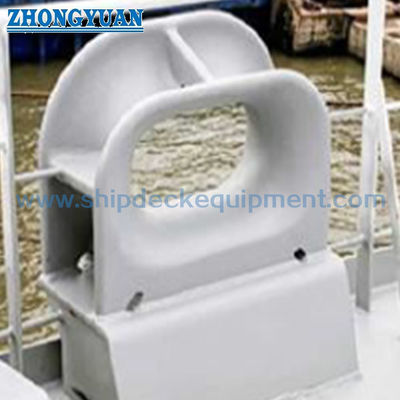

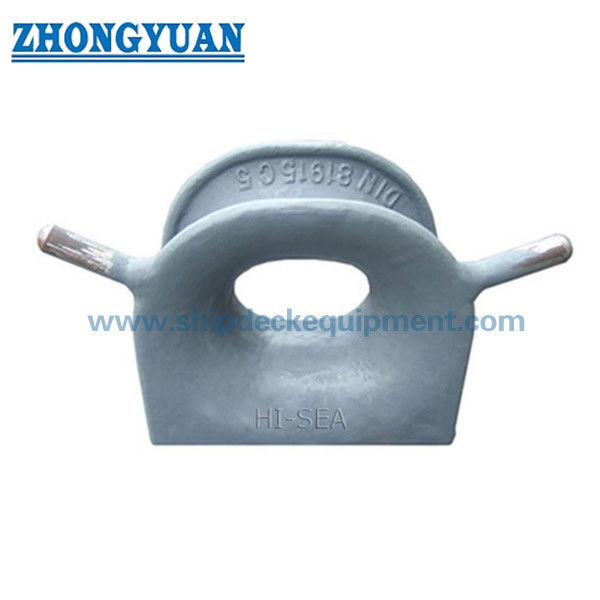

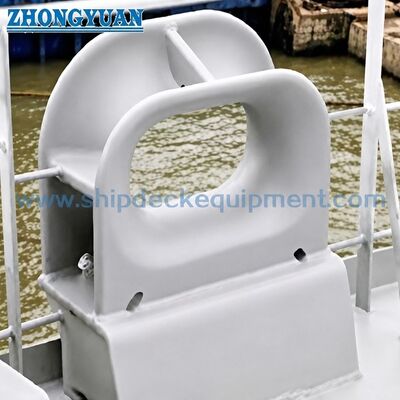

Çizim ve Fotoğraflar
SSS
S1: DIN 81915 Tip D ve Tip C arasındaki temel fark nedir?
C1: Tip D, halat giriş alanı etrafında iki boynuz parçası içerirken, Tip C bu boynuzlar olmadan karşılık gelen kapalı düzendir. Boynuzlar halatın amaçlanan yönlendirme alanında kalmasına yardımcı olur, ancak kesin konfigürasyon standart veya onaylanmış çizimi takip etmelidir.
S2: Doğru nominal boyut nasıl seçilmelidir?
C2: Gerekli baba SWL'si, halat tipi ve çapı, halat MBL'si, yönlendirme açıları, güverte düzeni, kurulum alanı ve onaylanmış bağlama veya yedekleme hesaplamasına göre seçin. Yalnızca ürün ağırlığına göre seçmeyin veya halat MBL'sini baba SWL'si yerine kullanmayın.
S3: Tüm nominal boyutlar 1'den 32'ye kadar Tip D olarak mevcut mu?
C3: Mevcut tablo 1'den 32'ye kadar boyutları listeler, ancak ayrı boynuz parçası ağırlıkları yalnızca 1'den 8'e kadar gösterilir. Bu nedenle, 12, 20 ve 32 boyutları için Tip D geometrisi, boynuz tedariği ve boyutsal veriler tekliften önce doğrulanmalıdır.
