Bulwark Mounted Mooring Chock JIS F 2007 Tip A Oval Açılış dökme çelik ip rehberi

Siperliğe Monteli Demirleme Takozu JIS F 2007 Tip A | Oval Açılan Dökme Çelik Halat Kılavuzu

Ürüne Genel Bakış

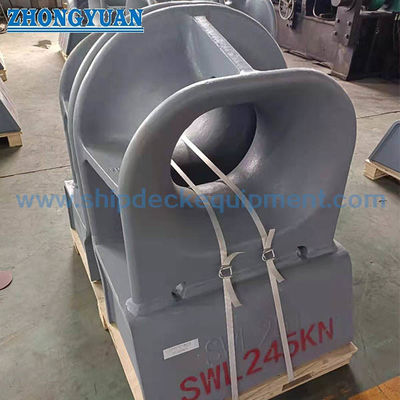

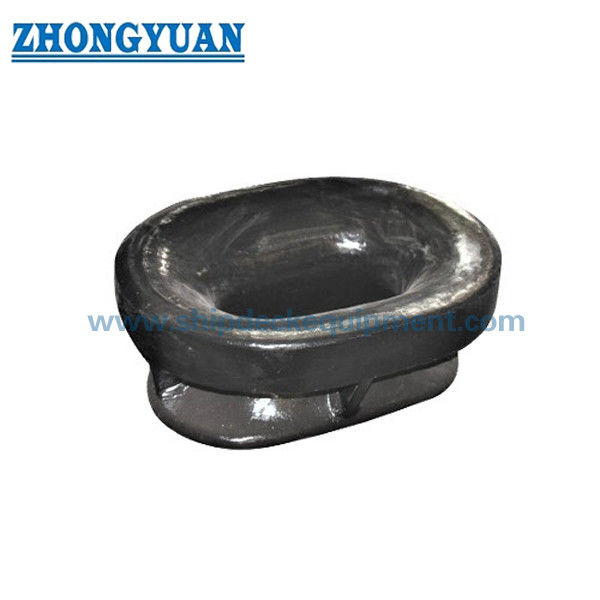

JIS F 2007 Tip A küpeşteye monteli bağlama takozu, oval açıklığa sahip bir dökme çelik halat kılavuzudur. Demirleme halatlarını küpeşte yapısı boyunca yönlendirmek ve yanaşma, kaydırma ve liman bağlama işlemleri sırasında keskin yerel teması azaltmak için gemi küpeştesine kaynaklanmıştır.

Tip A, 150 ila 500 arası nominal boyutları kapsar. Gemi düzenlemesi daha uzun bir oval halat açıklığı, daha fazla giriş toleransı ve küpeşte bağlama istasyonunda net halat hizalaması gerektirdiğinde uygundur. Standart isim palamar borusu olabilirken, uluslararası alıcılar genellikle küpeşteye monteli palamar takozu veya oval palamar takozu ararlar.

Hızlı Özellikler

• Tip: JIS F 2007 Tip A oval açıklık → küpeşteye monte bağlama düzenlemeleri için daha uzun halat geçişi.

• Nominal boyut aralığı: 150 ila 500 → Tip B'den daha geniş boyut kapsamı.

• Standart: JIS F 2007-1976 → boyutlar, tip tanımı ve standart malzeme temeli için referans.

• Standart malzeme: JIS G 5101'e göre SC42 çelik döküm → C-Mn çelik döküm, paslanmaz çelik veya özel çelik tartışılabilir.

• Hesaplanan kütle: 15,1 ila 115 kg → taşıma, paketleme, kurulum ve nakliye tahmini için kullanışlıdır.

• Yüzey işleme: Dökme çelik için Sa2.5 raspa + epoksi ön imalat astarı → paslanmaz çelik temas yüzeyleri gerektiğinde cilalanabilir.

• Üretim odağı: pürüzsüz halat temas yüzeyi, kontrollü döküm kalitesi, kaynak bölgesi hazırlığı ve boyut kontrolü.

Ana Teknik Parametreler

JIS F 2007 Tip A bağlama takozunun ana web sayfası boyutları. Aksi belirtilmedikçe boyutlar mm cinsindedir.

Referans halat çapı, gemi bağlama düzenine ve proje spesifikasyonuna göre kontrol edilmelidir.

Seçim ve Sorgulama Kılavuzu

Adım 1: JIS F 2007 Tip A oval açıklığı ve halat çapına ve damar çizimine göre nominal boyutun 150 ila 500 arasında olduğunu onaylayın.

Adım 2: Üretimden önce küpeşte açıklığını, takviyeyi, kaynak uzunluğunu ve mevcut kurulum alanını onaylayın.

Adım 3: Malzeme gereksinimini onaylayın: SC42 çelik döküm, C-Mn çelik döküm, paslanmaz çelik veya özel çelik.

Adım 4: Yüzey işlemini onaylayın: ön imalat astarı, son kaplama gereksinimi veya cilalı paslanmaz çelik temas yüzeyi.

Adım 5: Teklif vermeden önce sertifika kapsamını onaylayın: üretici sertifikası, malzeme sertifikası, sınıf sertifikası veya tanık denetimi.

Adım 6: Miktarı, varış yerini, gerekli teslimat süresini, kurulum çizimini ve varsa referans fotoğraflarını sağlayın.

Yapı

Oval ip açıklığı | Dökme çelik gövde | Küpeşteye monte kaynaklı yapı | Pürüzsüz halat temas yarıçapı | Kaynaklı bağlantı alanı | Nominal boyuta göre kaburgalar | Ön imalat astarı veya paslanmaz çelik kaplama

Tasarım ve Kalite Avantajları

• Oval açıklık, yuvarlak Tip B konfigürasyonundan daha uzun bir halat geçişi sağlar, bu da küpeşte boyunca bağlama halatı açısının değiştiği durumlarda halat girişine yardımcı olur.

• Halatla temas eden yüzeyler, keskin yerel teması azaltmak ve manila halatı veya tel halatı korumaya yardımcı olmak için dökümden sonra düzeltilir ve düzleştirilir.

• Döküm endikasyonları kabul edilen deniz döküm kriterleri çerçevesinde kontrol edilir. Odak noktası performansı, kaynak kalitesini veya muayene kabulünü etkilemeyen kabul edilebilir döküm kalitesidir.

• Gemi yapısı kaynak bölgesinin 50 mm içindeki döküm gövde alanı, kaynak kalitesini etkileyen zararlı belirtileri azaltmak için özel olarak kontrol edilir.

• 150'den 300'e kadar nominal ölçülerde, tersane kaynağı sırasında çatlak riskini azaltmak için daha ince cidar ve kaynağa bitişik alanlara ekstra dikkat edilir.

• FEA tabanlı inceleme, projenin gerektirdiği durumlarda açılış kenarı, nervürler ve kaynaklı geçişler etrafındaki gerilim dağılımını kontrol etmek için kullanılabilir.

Özel Özellikler

• Standart: JIS F 2007-1976 → proje spesifikasyonu JIS bağlama borusu / bağlama takozu boyutlarını gerektirdiğinde kullanın.
• Tip: A Tipi oval açıklık → küpeşte açıklıklarından daha uzun halat geçişi için uygundur.
• Nominal Boyut: 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → halat çapına, gövde düzenine ve çizim gereksinimlerine göre seçin.
• Malzeme: Standart referans olarak SC42 çelik döküm → alternatif çelik döküm veya paslanmaz çelik tartışılabilir.
• Yüzey İşlemi: Sa2.5 raspa + epoksi ön imalat astarı → son kaplama, kurulumdan sonra kap boyama spesifikasyonunu takip eder.
• Kaynak Bölgesi Kontrolü: Kaynak arayüzünün etrafında 50 mm → tersane kaynak alanının yakınındaki zararlı belirtileri azaltmak için kontrol edilir.

Sertifika Gereksinimi:Siparişe göre üretici sertifikası veya sınıf sertifikası → teklif vermeden önce sınıf muayene kapsamı teyit edilmelidir.

Nasıl Çalışır?

Küpeşte açma hizalaması → Halat oval takozun içinden geçer → Pürüzsüz temas yüzeyi halat yönünü yönlendirir → Döküm gövde, yerel temas kuvvetini kaynaklı küpeşte yapısına aktarır → Kurulumdan sonra inceleme ve kaplama

Uygulamalar

Küçük servis gemileri | Römorkörler | Mavnalar | Çalışma Gemileri | Kargo gemileri | Tankerler | Siperlik bağlama istasyonları | Liman bağlama düzenlemeleri | Yeni inşa ve yenileme projeleri

Sertifikalar ve Avantajlar

Sertifikalar proje ihtiyacına, muayene kapsamına, malzeme izlenebilirliğine ve klas onay prosedürüne göre düzenlenebilmektedir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

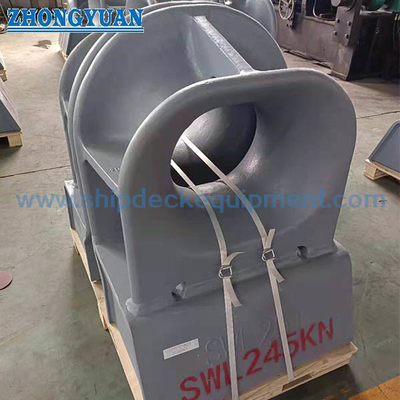

Çizim ve Fotoğraflar

SSS

Soru 1: Doğru Tip A bağlama takozu boyutu nasıl seçilmelidir?

A1: Halat çapına, oval açıklık boyutlarına, küpeşte düzenlemesine ve gemi tasarım çizimine göre nominal boyutu seçin. Referans halat tablosu yalnızca ilk seçim içindir.

S2: Neden B Tipi yerine A Tipini seçmelisiniz?

Cevap2: Tip A daha uzun oval bir açıklık kullanır ve 500'e kadar boyutları kapsar, bu nedenle halat yolunun daha fazla giriş uzunluğuna ihtiyaç duyduğu ve geminin daha büyük bir küpeşte bağlama düzenine sahip olduğu durumlarda daha uygundur.

S3: Dökme çelik A Tipi takozlar için hangi kalite noktaları kontrol edilmelidir?

Cevap 3: Önemli noktalar arasında boyut kontrolü, düzgün halat temaslı bitirme, döküm gösterge kontrolü, 50 mm kaynak bölgesi hazırlığı ve proje gereksinimine göre sertifika kapsamı yer alır.
