50–100mm Eğimli Çift Kafa Babası | CB/T 169-2011 Tip A Kaynaklı Gemi Güvertesi Bağlama Babası
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | CB/T169-2011 | Nominal Çaplar: | 80 ila 100 mm |
|---|---|---|---|
| Malzeme: | Yumuşak Çelik; Paslanmaz Çelik mevcuttur | ağırlık: | 6,4 ila 23,4 kg |
| Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Parlak Paslanmaz Çelik, özelleştirilmiş | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, vb. |
| Vurgulamak: | Tabak tabanı bollard,GB 556 Bollard,Plaka tabanlı gemi demirleme ekipmanları |
||
Ürün Açıklaması
50 ̊100 mm Eğik Çift Bitt Bollard. CB/T 169-2011 Gemi Güvertesine A Tipi Saldırılmış demirleme bollard.
Ürün Genel Görünümü
CB/T 169-2011 Tip A kaynaklı eğimli tip bir kolye hafif görevli gemi demirleme uygulamaları için tasarlanmıştır.
Eğilmiş çift direkli yapı, ip tutma performansını iyileştirir ve gemi hareketi sırasında ip kaymasını önler.
Kompakt ve güvenilir demirleme gerektiren iş tekneleri, barjlar ve küçük gemiler için uygundur.
Hızlı Özellikler
Standart: CB/T 169-2011 → GB556'yı değiştirir
Uygulama: İç ve küçük gemilerin demirleme → Kompakt ve verimli çözüm
Tip: Tip A (tek taban plaka) → Kompakt yapı
Adısal çap: 50 ̊100 mm → İp uyumluluğu
SWL: 8.5 ∙ 14.5 kN → Hafif yük aralığı
Malzeme: Karbon yapısal çelik / paslanmaz çelik → Güç ve korozyon direnci
Yapı: Eğimli çift bit → Kayma karşıt ip tutma
Yüzey: Sa2.5 + epoksi kaplama → Deniz koruması
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Ana teknik parametreler (CB/T 169-2011 Tip A)
| İsimsel Gün | SWL kN | 6x24 | 6x37 | Doğal İp Çemberi | Sentetik Diya | D | D1 | H | L1 | L2 | t | L tabanı | B | h | t1 | k |
Ağırlık Kilo |
| 50 | 8.5 | - | 6 | 45 | 10 | 60 | 75 | 170 | 230 | 180 | 6 | 310 | 130 | 26 | 10 | 6 | 6.4 |
| 75 | 11.5 | - | 7 | 54 | 12 | 76 | 90 | 210 | 300 | 240 | 8 | 400 | 160 | 43 | 12 | 6 | 15.2 |
| 100 | 14.5 | 8 | 8 | 63 | 14 | 114 | 130 | 240 | 360 | 290 | 10 | 470 | 180 | 51 | 16 | 8 | 23.4 |
Mühendislik Tasarım Mantığı
Yük aktarımı yolu: İp → Taş → Alt levha → Güverte.
Eğilmiş direkler sürtünmeyi arttırır ve ip kaymasını azaltır.
Yapı hafif görev demirleme noktaları için optimize edilmiştir.
Neden Eğili Bollard Tasarımı Yapıldı?
İp kaymasını önler → Daha güvenli demirleme
Daha iyi tutma → Sabit ip kontrolü
Kaza serbest bırakılmasını azaltır → Güvenilir çalışma
Yapı
Eğimli direkler. Üst levha. Alt levha. Kaburga levhaları.
Özel Özellikler
Eğilmiş direkler → Kayma karşıtı performans
Kompakt taban → Yer tasarrufu
Yumuşak bitirme → İpi korur
Kaynatılmış üretim → Güvenilir dayanıklılık
Seçim Rehberi
Adım 1 A50 / A75 / A100 seçin → SWL'ye dayalı
Adım 2 İp boyutunu doğrula → Tablodan
Adım 3: Kurulumun onaylanması → Güverte kaynaklanması
Adım 4 - Kaplama ve sertifikayı doğrula
Seçim konusunda emin değil misiniz?
Soruşturma Rehberi
İp boyutu, SWL, gemi türü, miktar ve sertifikası belirtin.
Nasıl Çalışır?
İp eğimli direklerin etrafında sarılır → sürtünme artıyor → güverteye yük aktarımı → sabit demirleme.
Başvurular
İş tekneleri. Küçük gemiler. Barkalar. Liman servis gemileri.
Sertifikalar ve Avantajlar
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası

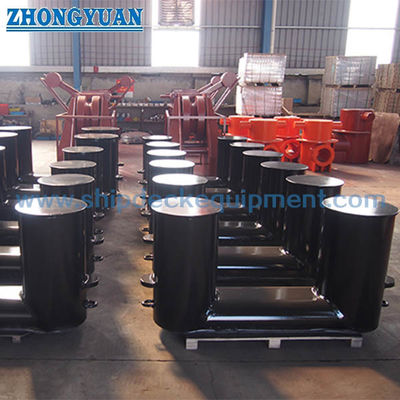

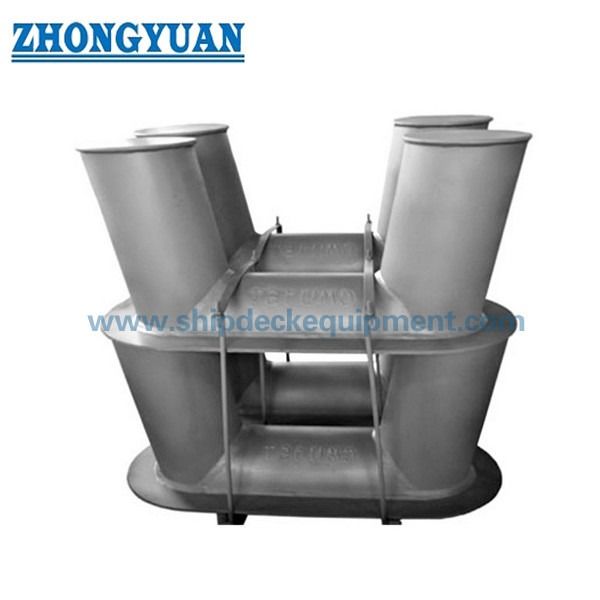

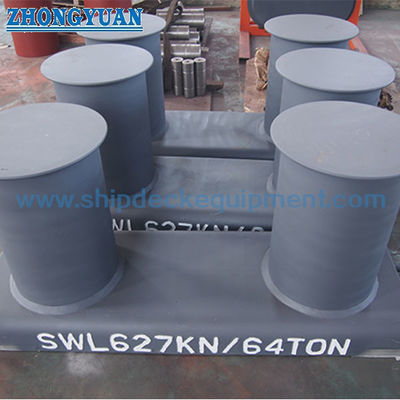

Çizim ve Fotoğraflar
Genel düzenleme çizimi ve ürün fotoğrafları
Sipariş vermek
Belirleyin: Tip A. Boyut. Malzeme. Kaplama. Sertifika.
Sık Sorulan Sorular
S1: A Tipi Taş nedir?
A: CB/T 169 içinde kompakt yapıyla hafif görev sürümü.
S2: Neden eğilimli?
A: İp kaymasını engeller.
S3: Nasıl seçilir?
C: İp boyutuna ve SWL'ye göre.
