GB/T 554 Kaynaklı Tip Çift Çapraz Bitt Bollard Gemi Bağlama Ekipmanları Gemi Bağlama Ekipmanları
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan |
| Sertifika: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | Standart ve Özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | As per quotation |
| Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
| Teslim süresi: | teklife göre |
| Ödeme koşulları: | TT, L/C, vb. |
| Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
|
Detay Bilgi |
|||
| Teknik Standart: | GB554-2008 | Malzemeler: | Hafif Çelik, C-Mn Çelik, Paslanmaz Çelik, ayrıca buzkıran için özel çelik tedarik edebilir |
|---|---|---|---|
| Nominal Çaplar: | 50 ila 300 mm | Ağırlık: | 7 ila 576 kg |
| Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Galvanizli, Cilalı, özelleştirilmiş yüze | SWL Aralığı: | 13KN- 185KN |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, vb. | ||
| Vurgulamak: | Saldırılmış Tipi Bollard,Gemi demirleme ekipmanları Bollard,GB/T 554 Bollard |
||
Ürün Açıklaması

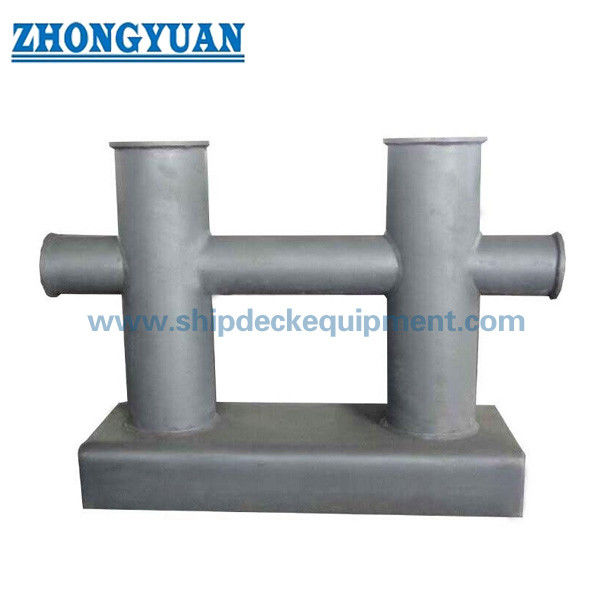

GB/T 554 Kaynaklı Çift Çapraz Bitt Bollard Gemi Bağlama Ekipmanları
Tanım:
GB/T 554 Kaynaklı Tip Double Cross Bitt Bollard Gemi Bağlama Ekipmanları çift çapraz direklerdir.Farklı nominal çaplara sahiptir.Cıvatalı tip ve kaynaklı tipe sahiptir.Çelik boru ve çelik levhadan yapılmıştır.Tüm yüzey mahmuzlardan arındırılmıştır.Tüm bu direkler, IACS Classification Society'nin onayını alır.Özel gereksinimlerinize göre baba temin edebiliriz. Ayrıca yat için ayna cilalı paslanmaz çelik baba üretebiliriz.
Ana Teknik Özellikler:
1. Teknik Standart: GB554-2008;
2. Malzemeler: Hafif Çelik, C-Mn Çelik, Paslanmaz Çelik, ayrıca buzkıran için özel çelik tedarik edebilir.
3. Nominal Çaplar: 50 ila 300 mm;
4. Ağırlık: 7 ila 576 kg;
5. Yüzey işleme: S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Ayna veya Saten Cilalı, Cilalı, Galvanizli, özelleştirilmiş yüzey işlemi mevcuttur.
6. SWL Aralığı: 13KN- 185KN.
7. Sınıflandırma Sertifikaları: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, Vb.
Ana Teknik Parametre:
| Nominal çap | Güvenli Çalışma Yükü | A | A1 | A2 | B | d | d1 | D | D1 | h |
| (SWL) / kN | ||||||||||
| 50 | 13 | 180 | 270 | 90 | 130 | 32 | 40 | 50 | 65 | 8 |
| 75 | 18 | 275 | 400 | 125 | 170 | 48 | 56 | 75 | 95 | 10 |
| 100 | 25 | 350 | 494 | 14 | 200 | 65 | 75 | 100 | 120 | 1 2 |
| 125 | 31 | 425 | 590 | 170 | 240 | 80 | 95 | 125 | 145 | 14 |
| 150 | 43 | 500 | 700 | 200 | 270 | 90 | 110 | 150 | 170 | 16 |
| 175 | 62 | 530 | 774 | 241 | 320 | 110 | 125 | 180 | 200 | 18 |
| 200 | 72 | 600 | - | - | 360 | 130 | 145 | 203 | 225 | 145 |
| 250 | 105 | 750 | 450 | 159 | 180 | 245 | 280 | 1 55 | ||
| 300 | 185 | 900 | 540 | 194 | 215 | 299 | 330 | 180 | ||
| Nominal çap | h1 | h2 | H | L | r |
t ≥ |
t1 ≥ |
Vida | Ağırlık | |
| Vida Boyutu | Sayı | kilogram | ||||||||
| 50 | 85 | - | 190 | 310 | 20 | 6 | 4 | M12 | 6 | 7 |
| 75 | 130 | 290 | 450 | 25 | 7 | 5 | M16 | 16 | ||
| 100 | 160 | 350 | 550 | 28 | M18 | 27 | ||||
| 125 | 195 | 425 | 660 | 35 | 9 | 7 | M22 | 49 | ||
| 150 | 210 | 500 | 770 | 35 | 71 | |||||
| 175 | 240 | 550 | 850 | 38 | 10 | 8 | M24 | 103 | ||
| 200 | 275 | 60 | 795 | 960 | 20 | 12 | 9 | - | - | 181 |
| 250 | 350 | 855 | 1200 | 25 | 14 | 12 | 310 | |||
| 300 | 420 | 73 | 1160 | 1440 | 30 | 16 | 14 | 576 | ||
çizimiGB/T 554 Kaynaklı Çift Çapraz Bitt Bollard Gemi Bağlama Ekipmanları
