CB/T 436 Cleat Gemi Demirleme Ekipmanlı Tip A Kaide Makaralı Fairlead
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan |
| Sertifika: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | Standart ve Özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | As per quotation |
| Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
| Teslim süresi: | teklife göre |
| Ödeme koşulları: | TT, L/C, vb. |
| Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
|
Detay Bilgi |
|||
| Teknik Standart: | CB/T 436-2000 | silindir tipi: | CB*58-83 standart silindirli Tip A |
|---|---|---|---|
| Silindir Çapları: | 100mm~450mm | Silindir No.: | Silindir No.: Tek Silindir |
| Silindir Ağırlığı: | 9.9kg~452kg | Temel Ağırlık: | 63.9kg~454.4kg |
| Malzemeler: | Hafif C-Mn Çelik, Paslanmaz Çelik, Döküm Çelik, Sfero Döküm | Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Galvanizli, özelleştirilmiş yüzey işlemi |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, vb. | ||
| Vurgulamak: | Kırık Çubuk Roller Fairlead,CB/T 436 Fairlead,CB/T 436 Pedestal Roller Fairlead |
||
Ürün Açıklaması

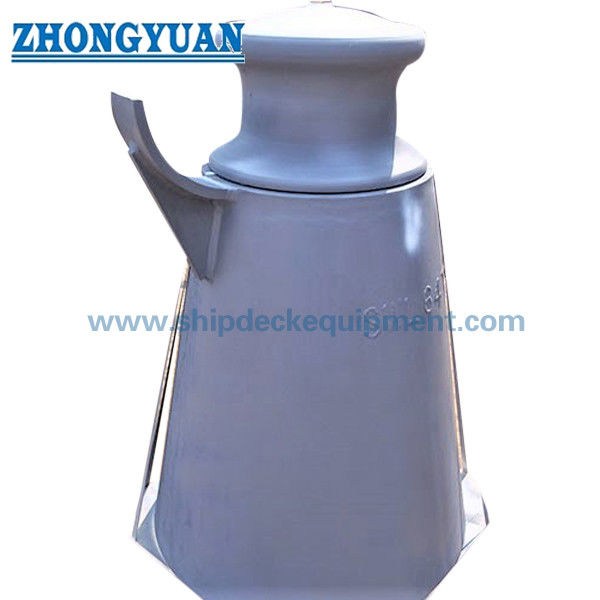

CB/T 436 Cleat Gemi Demirleme Ekipmanlı Tip A Kaide Makaralı Fairlead
Tanım
Tek silindirli CB*436-2000 koç boynuzu A ve B tipine sahiptir. CB*58-83 silindirli CB*436-2000 A tipi.Tüm kaynak ve yüzey düzgün bir şekilde taşlanmıştır.
Ana Teknik Özellikler:
1. Teknik Standart: CB/T 436-2000;
2. Silindir Tipi: CB*58-83 standart silindirli Tip A
3. Silindir Çapları: 100mm~450mm
4. Silindir No .: Tek Silindir
5. Silindir Ağırlığı: 9.9kg~452kg
6. Temel Ağırlık: 63.9kg~454.4kg
7. Malzemeler: Hafif C-Mn Çelik, Paslanmaz Çelik, Döküm Çelik, Sfero Döküm
8. Yüzey işleme: S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Galvanizli, özelleştirilmiş yüzey işlemi mevcuttur.
9. Sınıflandırma Sertifikaları: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, Vb.
10. Özelleştirilebilir
Ana Teknik Parametre:
| Rulman çap |
Uygulanabilir Halat Çapı(Maks.) (Sadece referans için) |
Boyutlar | Ağırlık kilogram |
||||||||||||||||
| Lif İp çap |
Kenevir İp çap |
SWR (GB / T 8918) Güç 1570 Mpa |
a | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | Rulman | kaide | ||
| 6X24 | 6X37 | ||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 |
| 150 | 32 | 45 | 16~18 | 14~16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452.0 | 445.4 | ||
| Not: h= 1000 mm | |||||||||||||||||||
CB/T 436 Tip A Kaide Makaralı Fairlead'in Cleat Gemi Demirleme Ekipmanı ile Çizimi
