DN100mm–450mm Kilitli Pedestal Makaralı Kılavuz | Gemi Bağlama İçin Doğrulanmış SWL (254–1766 kN)
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | CB/T436-2000 | Rulo Tipi: | CB*58-83 standart silindirli Tip A |
|---|---|---|---|
| Silindir çapları: | 100mm~450mm | Silindir No.: | Rulo No.: Tek Rulo |
| Silindir ağırlığı: | 9.9kg~452kg | taban ağırlığı: | 63,9kg~454,4kg |
| Malzemeler: | Yumuşak C-Mn Çelik, Paslanmaz Çelik, Döküm Çelik, SferoDökme Demir | Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Galvanizli, özelleştirilmiş yüzey işlemi |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, vb. | ||
| Vurgulamak: | Kırık Çubuk Roller Fairlead,CB/T 436 Fairlead,CB/T 436 Pedestal Roller Fairlead |
||
Ürün Açıklaması

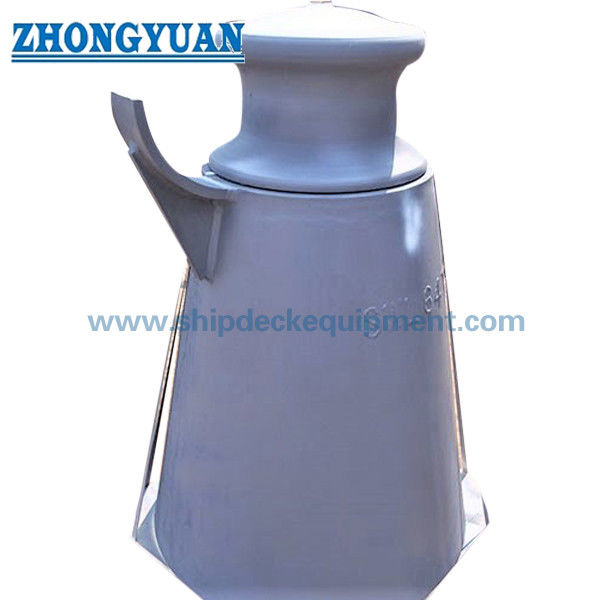

DN100mm–450mm Kaide Makaralı Halat Yönlendirici ve Koç Boynuzlu | Onaylı Güvenli Çalışma Yükü (254–1766 kN) Gemi Bağlama İçin
Ürün Genel Bakışı
CB/T 436 Tip A kaide makaralı halat yönlendirici ve koç boynuzlu, gemi bağlama sistemlerinde birleşik halat yönlendirme ve geçici sabitleme için tasarlanmıştır.
Yükseltilmiş kaide yapısı, güverteden halat yönlendiriciye doğru uygun halat açısını sağlar, anormal bükülmeyi azaltır ve yük dağılımını iyileştirir.
Dönen dökme çelik makara sürtünmeyi ve halat aşınmasını azaltırken, entegre koç boynuzu hızlı konumlandırma ve tutmayı sağlar.
Gerçek bağlama yükleri altında seçim için tanımlanmış Güvenli Çalışma Yükü değerleriyle tasarlanmıştır, güvenilir yük aktarımı ve operasyonel güvenlik sağlar.
Hızlı Özellikler
- Makaralı Çapı: 100–450 mm → Halat kapasitesini tanımlar
- Kaide Yüksekliği (H): ~1000 mm → Uygun yönlendirme açısını sağlar
- Güvenli Çalışma Yükü (SWL): 254–1766 kN → İzin verilen yükü tanımlar
- İşlev: Yönlendirme + Koç Boynuzu → Birleşik çalışma
- Malzeme: Dökme çelik makara + imal edilmiş kaide → Mukavemet
- Mil: Yüksek mukavemetli çelik → Yük aktarımı
- Yağlama: Gresörlük → Kolay bakım
- Yüzey: Sa2.5 + astar → Korozyon koruması
- Standart: CB/T 436-2000 → Denizcilik uyumluluğu
Ana Teknik Parametreler
| Makaralı Çap. |
Uygulanabilir Çelik Halat Çapı (Maks.) (Yalnızca referans amaçlıdır) |
Boyutlar | Ağırlık kg |
SWL (kN) | ||||||||||||||||
| Elyaf Halat Çap. |
Doğa Halat Çap. |
SWR (GB /T 8918) Mukavemet 1570 Mpa |
a | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | Makaralı | Kaide | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16~18 | 14~16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| Not: Kaide h= 1000 mm | ||||||||||||||||||||
Seçim Rehberi
Adım 1 – Makaralı Çapını Seçin → Halat boyutuna göre
Adım 2 – Halat Tipini Onaylayın → Elyaf veya çelik halat
Adım 3 – SWL'yi Onaylayın → Bağlama yükünü aşmalıdır
Adım 4 – Kaide Yüksekliğini Onaylayın → Güverte yönlendirme açısına uydurun
Adım 5 – İşlevi Onaylayın → Koç boynuzlu veya sadece yönlendirme
Adım 6 – Sertifikayı Onaylayın → Sınıf gereksinimi
Yapı
Dökme çelik makara | Koç boynuzu | Yükseltilmiş kaide | Mil | Yağlama sistemi
Özel Nitelikler
- Kaide Yüksekliği: 500~1500 mm → Doğru halat yönlendirmesi
- SWL: 254–1766 kN → Yük kapasitesi
- İşlev: Yönlendirme + Tutma → Verimli çalışma
- Malzeme: Dökme çelik → Mukavemet
- Mil: Yüksek mukavemet → Yük aktarımı
- Yağlama: Gres sistemi → Sorunsuz dönüş
- Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Sorgulama Rehberi
Lütfen halat çapını, gerekli SWL'yi, kaide yüksekliğini (farklıysa), kurulum konumunu ve sertifikayı belirtin.
Nasıl Çalışır
Yükseltilmiş kaide uygun halat açısını sağlar, makara sürtünmeyi azaltır ve koç boynuzu geçici sabitlemeye izin verir.
Uygulamalar
Gemi güvertesi bağlama | Yüksek yönlendirme açısı uygulamaları | Kompakt düzen
Sertifikalar ve Avantajlar
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; doğru yönlendirme açısı tasarımı, azaltılmış halat aşınması, entegre işlev.
Çizim ve Fotoğraflar

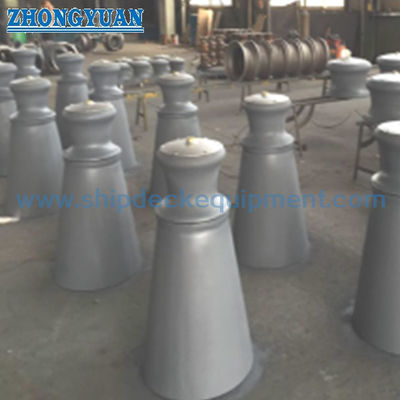

Genel Montaj çizimi | Ürün fotoğrafları
Sipariş
MOQ: 1 Adet | Teslimat: 45–60 Gün | Özel yükseklik mevcut
SSS
S1: Kaide yüksekliği neden önemlidir?
A: Uygun halat yönlendirme açısını sağlar ve yan yükü azaltır.
S2: Yükseklik özelleştirilebilir mi?
A: Evet, güverte düzenine uyacak şekilde kaide yüksekliği ayarlanabilir.
S3: SWL nasıl seçilir?
A: SWL, beklenen bağlama yükünü aşmalıdır.
