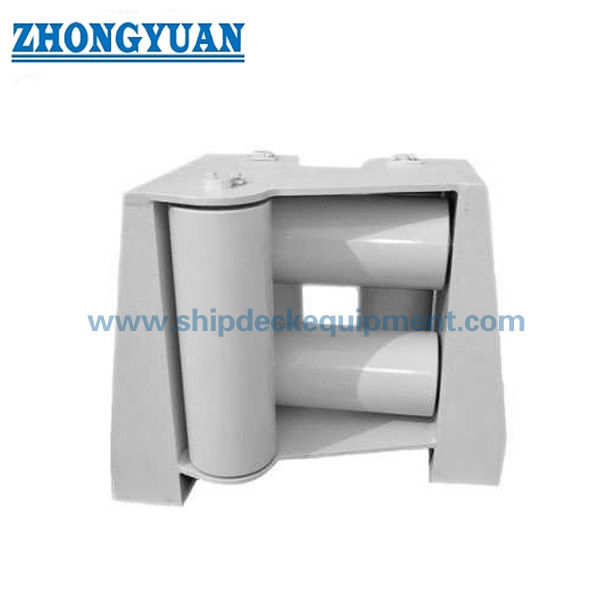

Üst Silindirli Beş Silindirli Üniversal Fairlead | Bağlama ve Çekme için Gemi Kenarı Halat Kılavuzu, CB/T 3062 Tipi

Yukarı rulonlu beş rulolu evrensel fairlead, CB/T 3062 tipi demirleme ve çekiş için gemi kenarında ip rehberi

Ürün Genel Görünümü

The CB/T 3062 Type C five-roller universal fairlead with upper roller is a shipside rope-guiding fitting used on the freeboard deck or bulwark area where mooring or towing ropes need controlled entry from multiple directions.Bu düzenleme, üç dikey ve iki yatay ruloyu birleştirerek, kaydırma temasını ve yerel halat aşınmasını azaltırken, çelik tel iplerini veya naylon iplerini adil açıdan yönlendirir..

Bu sayfa, sağlanan CB/T 3062-2011 Tip C ürün verilerinden hazırlanmıştır.CB/T 3062-2011 için çevrimiçi başvuru bilgileri, standartı sınıflandırmayı kapsayan bir makara başı fairlead standardı olarak tanımlar., gereksinimleri, test yöntemleri, denetim kuralları, işaretleme, ambalajlama ve rulo başı fairleads için nakliye.Gövde takviyesi, ve sınıf denetimi kapsamı teklif öncesi proje çizimi veya resmi standart gereksinimleri ile onaylanmalıdır.

Hızlı Özellikler

• Ürün türü: C tipi beş silindirli evrensel fairlead üst silindirli → demirleme ve çekiş ipi yön kontrolü için gemi kenarı ip kılavuzu.
• Standart referans: CB/T 3062-2011 → kabın çiziminde CB/T yuvarlak başının düzleminin belirtildiği durumlarda kullanılır.
• Rol düzenlemesi: 3 dikey rol + 2 yatay rol → ip yolunu birden fazla giriş yönünden yönlendirir ve ip atlama riskini kontrol etmeye yardımcı olur.
• Kurulum pozisyonu: geminin kenarında / serbest güverte güvertesinde / kalkan koltuğunda → kaynaklı yapı, açılış boşluğu ve yerel takviye üretimden önce kontrol edilmelidir.
• Sağlanan verilerden geçerli ip aralığı: çelik tel ip 19,5 ̇68 mm ve naylon ip 36 ̇100 mm → nihai ip boyutu seçimi gemi demirleme veya çekiş düzenini takip etmelidir.
• Sağlanan ana boyutlar: E, F, D, d, L, L1, L2, L3, B, B1, B2, H ve H1 → web sayfası çizimi, koltuk düzeni ve yedekleme kontrolü için kullanışlıdır.
• Sağlanan verilerden ağırlık aralığı: 182 ̇4021 kg → taşıma, kurulum kaldırma, güverte yapısını inceleme, paketleme ve kargo planlaması için önemlidir.
• Yüzey işleme: Sa 2.5'ye kadar kum püskürtme + bir katmanlı epoksi dükkanı primer, cilalanmış, galvanize edilmiş veya özel işleme → son kaplama, kapın özelliklerine uymalıdır.

Ana teknik parametreler

Ana web sayfası seçimi verileri CB/T 3062 C Tipi beş silindirli üst silindirli evrensel fairlead için.Sağlanan tam boyut tablosu, çok geniş bir web sayfası tablosunun önlenmesi için Mühendislik Referansı bölümünde tutulur..

Not: Çelik tel çapı 37,5 mm için sağlanan H değeri 7780 olarak gösterilmiştir ve son veri sayfası yayınlanmadan önce doğrulanması için işaretlenmiştir.

Seçim ve Soruşturma Rehberi

Adım 1: Gerekli standardı ve modeli doğrulayın: CB/T 3062-2011 Tip C üst rulo ile beş silindirli evrensel fairlead.

Adım 2: İp türünü ve boyutunu doğrulayın: çelik tel ip çapı, naylon ip çapı, ip yapısı ve fairlead'ın demirleme, çekiş veya değiştirme için kullanılıp kullanılmadığı.

Adım 3: Halatın yönünü, göreceli ip açısını, gemi kenarındaki açılışı, serbest geminin güvertesinin düzenini ve üst rulonun gemi çizimi tarafından gerekli olup olmadığını doğrulayın.

Adım 4: Koltuk yapısını, kaynaklı arayüzü, gövdesi / duvarı güçlendirmesini, kurulum boşluğunu, rulo çıkarma alanını ve bakım erişimini doğrulayın.

Adım 5: Malzeme gereksinimini onaylayın: C-Mn çelik, yumuşak çelik, paslanmaz çelik veya projeye özel malzeme sınıfı; gerekirse, şaft, çalı, rulo ve çerçeve malzemesi tahsisini onaylayın.

Adım 6: Yüzey tedavisini, kaplama sistemini, denetim kapsamını, NDT gereksinimini, sınıf sertifikası gereksinimini, miktarı, teslimat yerini ve gerekli teslimat süresini doğrulayın.

Adım 7: GA çizimi, gemi kenarında düzenlemenin çizimi, mevcut fairlead fotoğrafı, ip yolu eskizi veya mevcutsa yedek boyutları sağlayın.

Yapı

Type C five-roller frame | Three vertical rollers | Two horizontal rollers including upper roller | Shipside seat / welded frame | Rope-contact roller surfaces | Roller shafts and retaining parts | Bulwark / freeboard deck installation interface | Shop primer or specified surface treatment

İp yönlendirmesi, rulo ve kurulum avantajları

• Tip C düzenlemesi, ip girişimini birden fazla yönden yönlendirmek için üç dikey ve iki yatay rulo kullanır.Gemi kenarında demirleme veya çekiş istasyonlarında kullanışlı olan, işlev sırasında hat yönünün değişebileceği.
• Yukarı yatay rulo, fairlead açılışı içinde ip yolunun kontrol edilmesine yardımcı olur ve gemi düzenlemesi ve kurşun açısı doğru olduğunda ipin rehber yolundan çıkma riskini azaltabilir.
• Tekerlek teması sabit bir yüzeye kıyasla kaydırma sürtünmesini azaltır, ancak tekerlek rotasyonu, şaftın hizalaması, kabuğun durumu, yağlama veya rulman tasarımı,ve bakım erişiminin gerçek servis performansı için kontrol edilmelidir.
• Yumuşak rulo yüzeyleri ve giyilmiş ip temas kenarları, çelik tel ipi ve naylon ipi üzerindeki yerel aşınmayı azaltmaya yardımcı olur.ve bakım durumu.
• Kaynaklı koltuk ve çerçeve, halat reaksiyon kuvvetlerini gemi kenarına veya serbest güverte yapısına aktarır. Yerel takviye, kaynak ayrıntısı,ve gövde açılışı gemi anbarı veya tasarım ofisi tarafından kontrol edilmelidir.
• Farklı malzeme seçenekleri tartışılabilir, ancak rulo, çerçeve, şaft, çalı ve destek parçaları için tam malzeme sınıfı üretim ve sertifika hazırlanmadan önce onaylanmalıdır.
• Sınıf denetimi, malzeme sertifikası, boyut denetimi, NDT ve ek testler, proje gereksinimlerine ve kabul edilen denetim kapsamına göre düzenlenebilir.

Özel Özellikler

• Standart: CB/T 3062-2011 → Tersanede, sahibi veya tasarım çiziminde CB/T rulo başı düzleminin belirlendiğinde kullanılır.
• Tip: Yukarı silindirli C tipi → gemide ip yönlendirmesi için beş silindirli evrensel fairlead konfigürasyonu.
• Rol düzenlemesi: 3 dikey + 2 yatay rulo → Fairlead açılışı etrafında giden çok yönlü ipi destekler.
• İp uyumluluğu: çelik tel ip 19.5 ¢ 68 mm / naylon ip 36 ¢ 100 mm sağlanan verilerden → nihai ip seçimi, gemi ip düzenlemesi ile kontrol edilmelidir.
• Montaj: geminin kenarında / serbest güverte güvertesinde / kale koltuğunda → kaynaklı arayüz, yapısal takviye, açılış boyutu ve bakım açıklığı onaylanmalıdır.
• Malzeme: C-Mn çelik / yumuşak çelik / paslanmaz çelik → fiyatlandırmadan önce kesin sınıf ve bileşen tahsisatı onaylanmalıdır.
• Yüzey Tedavisi: Sa 2.5 patlama + epoksi dükkanı primer / cilalı / galvanize / özel → nihai kaplama, kapın özelliklerine veya müşteri gereksinimlerine uyar.
• Yükleme Verileri: SWL sağlanan tabloda verilmemiştir → resmi standart tablo, proje hesaplaması veya onaylanmış çizim tarafından onaylanana kadar SWL işaretlemeyin.
• Sertifika gereksinimi: sipariş kapsamına göre mevcuttur → sınıf sertifikası, malzeme sertifikası, üreticinin sertifikası ve tanık denetimi üretimden önce onaylanmalıdır.

Nasıl Çalışır?

Mooring or towing rope approaches the shipside fairlead → Rope enters between the vertical and horizontal rollers → Rollers rotate and guide the rope path → Upper roller helps keep the rope within the controlled opening → Local reaction force is transferred through the welded seat and shipside structure

Başvurular

Commercial ships | Naval vessels when specified by drawing | Offshore support vessels when approved by project requirement | Shipside mooring stations | Towing rope guide positions | Freeboard deck rope openings | Newbuilding and replacement projects

Sertifikalar ve Avantajlar

Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: C Tipi beş silindirli fairlead ile basit silindirli fairlead arasındaki fark nedir?

A1: C Tipi, halatları kontrol edilen bir gemi açısı üzerinden yönlendirmek için üst rulo dahil olmak üzere üç dikey rulo ve iki yatay rulo birleştirir.İp yolu değişebilir ve gemi çizimi çok yönlü ip rehberliği gerektirir nerede daha uygundur.

S2: Bu fairlead hem çelik tel ipi hem de naylon ipi için kullanılabilir mi?

C2: Evet, verilen tabloda çelik tel iplerinin çapları 19,5 ila 68 mm ve naylon iplerinin çapları 36 ila 100 mm arasında listelenmiştir.çizgi açısı, tasarım yükü, rulo boyutu ve gemi yanındaki düzen.

S3: Sağlanan masaya dayanarak bu fairlead'de SWL işaretini yapabilir miyiz?

A3: Sağlanan tablo SWL değerlerini içermez, bu nedenle SWL sadece bu verilerden belirlenmemelidir.Onaylanmış çizim, ve kullanıcı ve üretici arasındaki anlaşma.

CB/T 3062 Tip C Beş boru yuvarlaklı, üst yuvarlaklı gemi çekici ekipmanı ile evrensel yuvarlaklar çizimi
