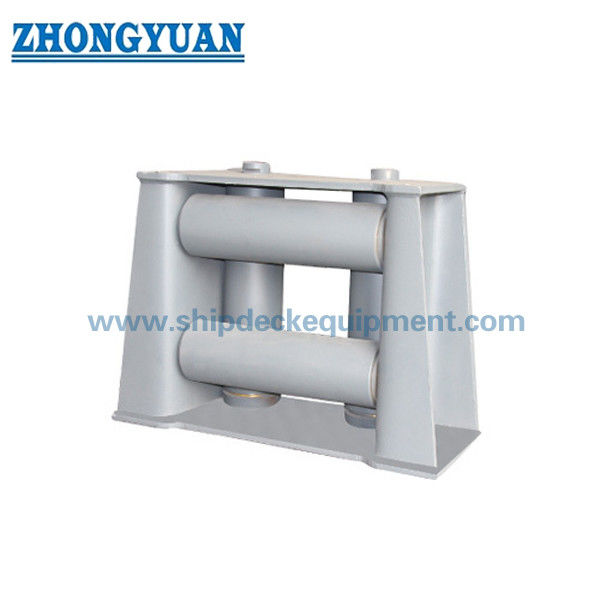

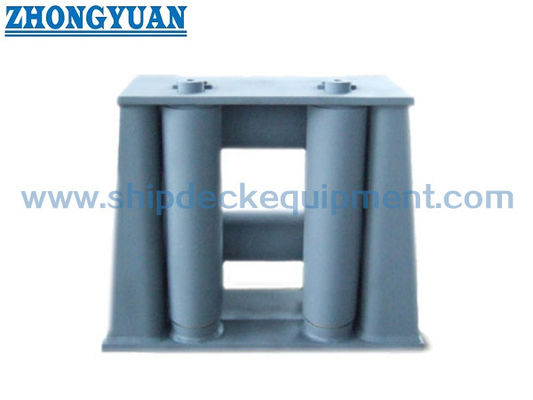

100 ¢ 320 mm Dört Rol Universal Fairlead. CB/T 3062 B Tipi Çok Yönlü Çıkıştırma Fairlead Gemi Güvertesine
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Modeli Türü: | Tip B | Malzemeler: | C-Mn Çelik, Yumuşak Çelik, Paslanmaz Çelik |
|---|---|---|---|
| Standart: | CB/T*3062-2011 | Silindir No.: | 4 Silindir |
| Çelik Kablo Çapları: | 14~44mm | Naylon Halat Çapları: | 36~100mm |
| ağırlık: | 112kg~2441kg | Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| Vurgulamak: | CB/T 3062-2011 dört silindirli pervaz,Çelik CB/T 3062-2011 dört silindirli peron,CCS güverte demirleme ekipmanı |
||
Ürün Açıklaması
100-320mm Dört Makaralı Evrensel Babacık | CB/T 3062 Tip B Çok Yönlü Bağlama Babacığı Gemi Güvertesi İçin
Ürün Genel Bakışı
CB/T 3062 Tip B dört makaralı evrensel babacık, gemi güvertelerinde çok yönlü bağlama halatı yönlendirmesi için tasarlanmıştır.
Yapı, iki dikey ve iki yatay makaradan oluşur, bu da dört yönden halat yönlendirmesine ve geliştirilmiş yük dağılımına olanak tanır.
Halat yönünün değiştiği karmaşık bağlama koşulları için uygundur, halat aşınmasını azaltır ve stabil çalışma sağlar.
Mühendislik İçgörüsü (Neden Bu Tasarım)
Çok yönlü bağlama koşullarında, halat yükü eşit olarak dağılmaz.
Dört makaralı konfigürasyon, yükü birden fazla temas noktasına dağıtır, lokalize stresi azaltır ve güvenliği artırır.
Bu tasarım ayrıca halat bükülmesini ve aşınmasını en aza indirerek hizmet ömrünü uzatır.
Hızlı Özellikler
Makaralı Konfigürasyon: 4 makara (2 dikey + 2 yatay) → Çok yönlü yönlendirme
Makaralı Çap Aralığı: 100-320 mm → Halat uyumluluğu
SWL Aralığı: 54-533 kN → Yük referansı
Halat Tipi: Çelik tel / naylon / sentetik → Geniş uygulanabilirlik
Malzeme: Dökme çelik / C-Mn çelik → Yapısal dayanım
Yüzey İşlem: Sa2.5 + epoksi kaplama → Korozyon direnci
Standart: CB/T 3062-2011 → Endüstri uyumluluğu
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Ana Teknik Parametreler (SWL ve Boyut)
| Nominal Boyut |
Çelik Tel Rope Çapı. |
Naylon Halat | SWL (KN) |
B | B1 | B2 | D | H | H1 | L | L1 | L2 | L3 | t | Ağırlık (KG) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
Mühendislik Doğrulaması ve Testi
Yapısal dayanımı ve yük dağılımını doğrulamak için Sonlu Elemanlar Analizi (FEA) gerçekleştirilir.
SWL performansını doğrulamak için benzer ürünler üzerinde yük testleri yapılmıştır.
Tasarım ve üretim, sınıflandırma kuruluşlarının gereksinimlerine uygundur.
Yapı
Üst Makaralar | Alt Yatay Makaralar | Dikey Makaralar | Pim Mili | Burç Yatak | Çerçeve Yapısı
Babacık Tipi Karşılaştırması
3 Makaralı Babacık → Orta yük koşulları için standart yönlü yönlendirme
4 Makaralı Babacık → Daha iyi yük dağılımı ve azaltılmış halat gerilimi ile çok yönlü yönlendirme
Açık Tip Babacık → Değişken halat açıları için uygun, esnek halat girişi
Kapalı Tip Babacık → Kontrollü halat yolu, yük altında halatın kaçmasını önler
Seçim İpucu:
Karmaşık bağlama koşulları veya çok yönlü halat yönlendirmeleri için 4 makaralı babacık önerilir.
Hangi babacık tipinin geminize uygun olduğundan emin değil misiniz?
Bizimle iletişime geçin — halat boyutunuza, yükünüze ve çalışma koşullarınıza göre doğru konfigürasyonu önereceğiz.
Yapısal Optimizasyon
Optimize edilmiş yağlama sistemi, sorunsuz dönüş ve uzun süreli çalışma sağlar.
Burç yatak tasarımı, aşınma direncini ve yük aktarım verimliliğini artırır.
Pim mili, birincil yük taşıyan bileşen olarak tasarlanmıştır.
Malzeme ve Yüzey Seçenekleri
Makaralar, korozyon direnci için tam paslanmaz çelik veya paslanmaz çelik kaplama olarak üretilebilir.
Halat aşınmasını azaltmak için makaralara sentetik malzeme koruyucu katman eklenebilir.
Zemini pürüzsüz yüzey halatı korur ve hizmet ömrünü iyileştirir.
Seçim Rehberi
Adım 1 – Makaralı boyutu seçin → Halat çapına göre
Adım 2 – Halat tipini onaylayın → Çelik tel / sentetik
Adım 3 – Halat yönünü onaylayın → Çok yönlü gereksinim
Adım 4 – Yük gereksinimini onaylayın → SWL'ye bakın
Adım 5 – Kurulum yerini onaylayın → Güverte konumu
Doğru boyutu veya yükü seçme konusunda yardıma mı ihtiyacınız var? Mühendislik desteği için bizimle iletişime geçin.
Özel Nitelikler
Dört makaralı yapı → Çok yönlü kontrol
FEA doğrulanmış tasarım → Güvenilir dayanım
Test edilmiş SWL → Kanıtlanmış performans
Burç yatak → Sorunsuz dönüş
Korozyona dayanıklı seçenekler → Uzatılmış hizmet ömrü
Sorgulama Rehberi
Lütfen halat çapını, halat tipini, gerekli yükü, kurulum konumunu ve sertifika gereksinimini belirtin.
Hangi modelin geminize uygun olduğundan emin değil misiniz? Mühendislik seçimi desteği için bizimle iletişime geçin.
Nasıl Çalışır
Halat, sürtünmeyi ve aşınmayı azaltırken yükü dağıtan ve yönü yönlendiren birden fazla makaradan geçer.
Uygulamalar
Gemi bağlama | Yedek operasyonlar | Offshore destek gemileri | Çok yönlü halat yönlendirme
Sertifikalar ve Avantajlar
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Çizim ve Fotoğraflar
Genel yerleşim çizimi ve ürün fotoğrafları mevcuttur
Sipariş
MOQ: 1 Adet | Teslimat: 30-60 gün | Özelleştirme mevcut
SSS
S1: Neden dört makaralı babacık kullanılır?
A: Çok yönlü yük dağılımı ve azaltılmış halat aşınması için.
S2: Dayanım nasıl doğrulanır?
A: FEA analizi ve yük testleri aracılığıyla.
S3: Makaralar özelleştirilebilir mi?
A: Evet, paslanmaz çelik veya sentetik koruma seçenekleri mevcuttur.
