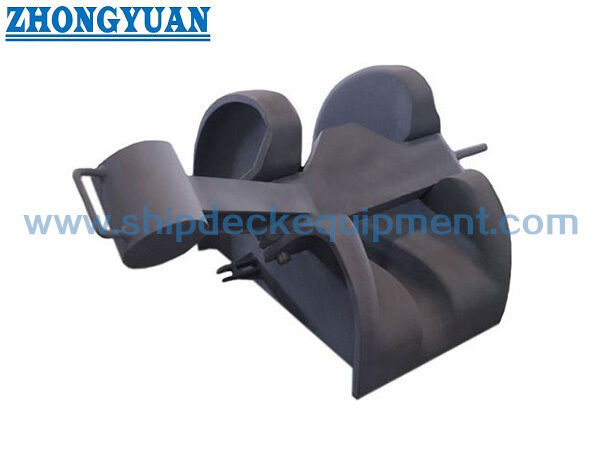

Dökme çelik çubuk tipi demir zincir kapak gemiler için JIS F 2015

Gemiler için Dökme Çelik Çubuk Tipi Çapa Zinciri Durdurucu | JIS-F 2015

Ürüne Genel Bakış

JIS F 2015 dökme çelik çubuk tipi çapa zinciri durdurucusu, zincir hawse borusu ile ırgat arasındaki gemi demirleme düzenlemesinde kullanılır. Yerleşik silindiri olmayan çubuk tipi bir durdurucudur ve fabrikasyon bir temel üzerine monte edilmiştir, böylece kurulum yüksekliği uygun zincir yolu hizalaması için ayarlanabilir.

Bu ürün için kum kalıp döküm çelik gövdenin kalite kontrolü önemli bir üretim noktasıdır. Dökümün sağlamlığı, boyutsal doğruluk, düzgün zincir temas alanları, çubuk oturma durumu ve temel arayüzü dikkatle kontrol edilmelidir çünkü bunlar kurulum eşleşmesini, zincirin çalışmasını ve muayene kabulünü etkiler. Zincirin ırgat hattına düzgün bir şekilde kaldırılması gerektiğinde normalde durdurucunun önüne ayrı bir zincir çarkı veya makarası düzenlenir.

Hızlı Özellikler

• Ürün tipi: Dökme çelik çubuk tipi çapa zinciri durdurucusu → hawse borusu ile ırgat arasındaki gemi demirleme düzenlemelerinde kullanılır.
• Teknik standart: JIS F 2015-1987 → tip tanımı ve ana boyutlar için referans standardı.
• Zincir boyutu aralığı: 38–78 mm → ön model seçimi için listelenen çapa zinciri çaplarını kapsar.
• Yapı: Çubuk tipi, yerleşik makarasız → ön zincir çarkı veya makara gerektiğinde ayrı ayrı onaylanmalıdır.
• Kurulum esası: Fabrikasyon temel üzerine monte edilir → temel yüksekliği, hawse borusu ve ırgat ile zincir hizalaması için ayarlanabilir.
• Üretim odağı: Kum kalıp döküm çelik gövde → döküm kalitesi, zincir temaslı son işlem, çubuk oturma yeri ve boyut kontrolü kritik öneme sahiptir.
• Yüzey işleme: Sa2.5 kumlama + bir kat epoksi ön imalat astarı → galvanizli, cilalı veya özelleştirilmiş işlem, malzeme ve proje gereksinimlerine göre tartışılabilir.
• Sertifika kapsamı: Proje ihtiyacına ve muayene kapsamına göre maker belgesi veya sınıflandırma belgesi düzenlenebilmektedir.

Ana Teknik Parametreler

Seçim ve Sorgulama Kılavuzu

Adım 1:JIS F 2015-1987 çubuk tipi çapa zinciri durdurucusunu ve gerekli zincir çapının 38 mm'den 78 mm'ye kadar olduğunu onaylayın.

Adım 2:Çapa zinciri çapına göre ilgili Tipi seçin, ardından A / B / C / D boyutlarını gemi çapa güvertesi düzenlemesine göre kontrol edin.

3. Adım:Fabrikasyon temel yüksekliğini, zincir hawse borusu konumunu, ırgat zincir çarkı konumunu ve güverte takviyesinin mi yoksa sınıf incelemesinin mi gerekli olduğunu doğrulayın.

Adım 4:Ön zincir çarkının veya makaranın tedarik kapsamına dahil olup olmadığını veya tersane tarafından ayrı olarak mı düzenlendiğini doğrulayın.

Adım 5:Teklif vermeden önce malzemeyi, döküm muayene gereksinimini, yüzey işlemini, kaplama sistemini ve sertifika kapsamını onaylayın.

Adım 6:Gemi tipini, kurulum konumunu, miktarını, teslimat yerini, gerekli teslimat süresini ve varsa çizimi veya fotoğrafları sağlayın.

Yapı

Dökme çelik stoper gövdesi | Çubuk tipi zincir kilitleme düzeni | Yerleşik silindir yok | Zincir temas alanı | Bar oturma alanı | Fabrikasyon temel arayüzü | Mağaza astarı veya özelleştirilmiş yüzey işlemi

Döküm, Montaj ve Kalite Avantajları

• Kum kalıba döküm kontrolü ana kalite odağıdır. Döküm prosesi, kabul edilen deniz döküm kriterleri dahilinde büzülmeyi, çatlakları, zararlı belirtileri ve boyutsal sapmayı kontrol etmelidir.
• Zincir temas yüzeyleri ve çubuk oturma alanları, keskin yerel teması önlemek ve çapa zincirinin daha düzgün bağlanmasını desteklemek için dökümden sonra kaplanır.
• Çubuk tipi düzenleme basittir ve alıcıların durdurucu besleme kapsamını ön zincir çarkından veya kılavuz makara düzeninden ayırmasına yardımcı olan yerleşik bir silindir içermez.
• Fabrikasyon temel, tersanenin, şahin borusu, zincir durdurucu ve ırgat zincir çarkı arasındaki hizalama için kurulum yüksekliğini ayarlamasına olanak tanır.
• Boyut tablosu 38-78 mm zincir çaplarını kapsayarak tersanelerin ve tamirhanelerin teklif vermeden önce zincir boyutunu, zarf boyutlarını ve ağırlığı karşılaştırmasına yardımcı olur.
• Temel mukavemeti, güverte takviyesi, test yükü ve tutma yükü gereksinimleri, sağlanan parametre tablosunda yük verileri sağlanmadığından gemi tasarımcısı veya sınıflandırma kuruluşu tarafından kontrol edilmelidir.

Özel Özellikler

• Standart: JIS F 2015-1987 → gemi spesifikasyonu JIS çubuk tipi çapa zinciri durdurucu boyutlarını gerektirdiğinde kullanın.
• Tip Aralığı: 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 → Çapa zinciri çapına göre seçin.
• Zincir Boyutu: 38–78 mm → nihai model, gerçek çapa zinciri spesifikasyonuna ve kap çizimine uygun olmalıdır.
• Ana Yapı: Dökme çelik çubuk tipi → Dökme çelik durdurucu gövde olarak konumlandırılmıştır; alternatif malzeme seçenekleri onay gerektirir.
• Makara Düzenlemesi: Yerleşik makara olmadan → ön zincir çarkı veya makara, üzerinde anlaşılan tedarik kapsamına dahil olmadığı sürece normalde ayrı bir düzenlemedir.
• Montaj: Fabrikasyon temel üzerine monte edilir → Temel tasarımı ve yükseklik ayarı tersane çizimi ile teyit edilmelidir.
• Yüzey İşlem: Sa2.5 kumlama + epoksi ön imalat astarı → galvanizli, cilalı veya özelleştirilmiş işlem, malzeme ve proje gereksinimlerine bağlıdır.
• Sertifika Gereksinimi: Proje ihtiyacına göre mevcuttur → Üretici sertifikası, malzeme sertifikası, sınıf sertifikası veya tanık muayenesi siparişten önce onaylanmalıdır.

Nasıl Çalışır?

Çapa zinciri şahin borusundan ayrılır → ön zincir çarkı veya silindir takıldığında zinciri kaldırır → zincir çubuk tipi durdurucuya girer → durdurucu çubuk zincir yolunu sabitler → fabrikasyon temel, gücü gemi yapısına aktarır → zincir, gerektiğinde ırgat çalışması için serbest bırakılır

Uygulamalar

Gemi demirleme düzenlemesi | Çapa güvertesi ekipmanları | Hawse borusundan ırgata zincir yolu | Yeni inşa projeleri | Onarım ve değiştirme projeleri | Fabrikasyon temel kurulumu | Gemi çizimine göre ticari gemiler, iş tekneleri, römorkörler ve mavnalar

Sertifikalar ve Avantajlar

Sertifikalar proje ihtiyacına, muayene kapsamına, malzeme izlenebilirliğine ve klas kuruluşu onay prosedürüne göre düzenlenebilmektedir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

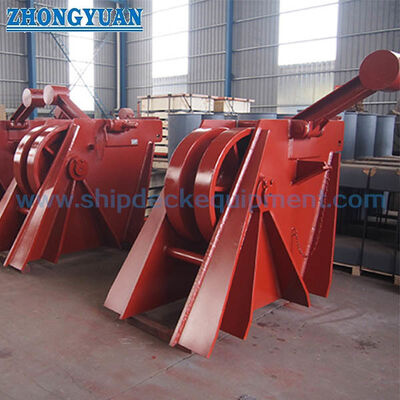

Çizim ve Fotoğraflar

SSS

S1:Doğru JIS F 2015 çapa zinciri durdurucu tipi nasıl seçilmelidir?

A1:Gerçek çapa zinciri çapına göre Tip'i seçin, ardından A / B / C / D boyutlarını, temel yüksekliğini, halat borusu hizalamasını ve ırgat zinciri çarkı konumunu gemi çizimine göre kontrol edin.

S2:Bu çubuk tipi zincir durdurucuda makara var mı?

Cevap2:Hayır. Sağlanan ürün açıklaması, yerleşik silindiri olmayan çubuk tipi bir çapa zinciri durdurucudur. Zincirin düzgün bir şekilde kaldırılması gerektiğinde normalde durdurucunun önüne bir zincir çarkı veya makarası düzenlenir, ancak bu tedarik kapsamı ayrıca onaylanmalıdır.

S3:Bu durdurucu için hangi döküm kalite noktaları önemlidir?

Cevap3:Önemli noktalar arasında döküm sağlamlığı, boyutsal doğruluk, düzgün zincir temaslı son işlem, çubuk oturma durumu, temel arayüz uyumu ve denetim kapsamı yer alır. Yük, test ve temel gereklilikleri, gemi tasarımı veya sınıf gereklilikleri ile doğrulanmalıdır.
