ISO 5894 Tipi DO Çoklu Cıvatalı Rögar Gömme Üst Kapaklı Deniz Donanımı
Ürün ayrıntıları:
| Belge: | Marine manhole cover CBT 43...14.pdf |
|
Detay Bilgi |
|||
| Standard: | BS ISO 5894:2018/ GB 11628 | Type: | DO |
|---|---|---|---|
| Material: | Mild Steel, Stainless Steel | Gasket: | Suitable with oil, sea water, and fresh water; Free from asbestos |
| Bolt & Nuts: | M20, Stainless steel, bronze, brass | Test: | Hydraulic Pressure Test |
| Dimension: | As Standard or Customized, As client’s drawing | Application Type: | Water-tight, Oil Tight |
| Surface treatment: | sandblasting to S2.5 + one layer of epoxy shop primer, Polished, Galvanized, customized surface treatment available | Classification Certificates: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| Vurgulamak: | iso 5894 deniz rögar,m20 cıvata deniz rögar kapağı,m20 somun deniz rögar |
||
Ürün Açıklaması

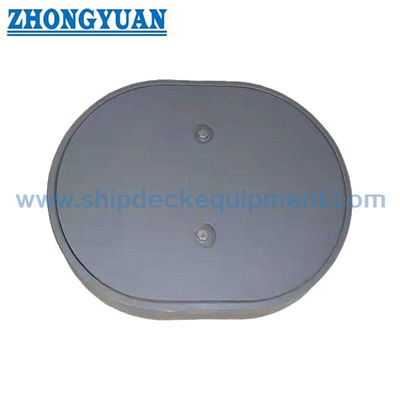

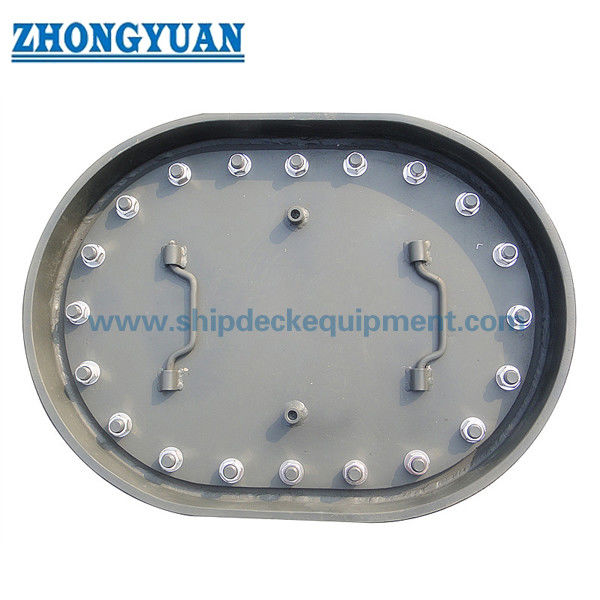

ISO 5894 Tipi DO İçeriye çekilmiş üst kapaklı çoklu bult manhole
Açıklama:
Gemi için A tipi bir manhole kapağıdır. Bu kapağın şekli uzun bir daire. Bu bir tür kabartma kaplamasıdır. Yükseltilebilir. IS05892 ve CB / T19-2001 standardına uyuyor.Çelikten yapılmış ve çeşitli gemiler için kullanılabilir.Ürünlerimizle ilgileniyorsanız, lütfen daha fazla bilgi için bizimle iletişime geçin.
Ana Teknik Spesifikasyon:
- Standart: BS ISO 5894:2018/ GB 11628
- Tip: DO,
- Malzeme: Hafif çelik, paslanmaz çelik,
- Paket: Yağ, deniz suyu ve tatlı su için uygundur; Asbest içermez;
- Bolt & Nuts: M20, paslanmaz çelik, bronz, tunç;
- Test: Hidrolik basınç testi,
- Boyut: Standart veya Özel, Müşterinin çizimi olarak,
- Uygulama Türü: Su geçirmez, yağ geçirmez,
- Yüzey işleme: S2.5'e kum püskürtme + bir katman epoksi dükkanı primer, cilalanmış, galvanizli, özel yüzey işleme mevcuttur.
- Sınıflandırma Sertifikaları: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA.
Ana teknik parametreler:
| İsimsel boyut l1×b1 |
l2 | b2 | 1 3 | b3 | 1 4 | b4 | t | Bağlayıcılar Çapraz |
Bağlayıcılar Sayı |
| 450×350 | 570 | 470 | 510 | 410 | 642 | 542 | 6 | M20 | 16 |
| 600×400 | 720 | 520 | 660 | 460 | 792 | 592 | 8 | 20 | |
| 600×450 | 720 | 570 | 660 | 510 | 792 | 642 | 8 | 22 | |
| 800×600 | 920 | 720 | 860 | 660 | 992 | 792 | 12 | 26 | |
|
NOT: 1 t minimum kalınlık için, tablodaki kalınlıklar inşaatçıya göre tasarlanabilir. pratik yap |
|||||||||
| Anahtar | ||||||
| 1 | Koaming plaka | 4 | kapak | 7 | Plaka yüzüğü | 9 işaretleme |
| 2 | Dikiş | 5 | üst kapağı | 8 | kilitleme vidaları | 10 çekme boğazı, 2 x M20 |
| 3 | tutun | 6 | tutun | |||
Kaynak boyutu ve detayları kabul görmüş endüstriyel standartlara uymalı.
Parantezlerde verilen boyutlar () ayarlanabilir. Parantezlerde verilen bir boyut seçerken, fındık da dahil olmak üzere kapağın üst kısmı akıntı yüzeyinden çıkmamalıdır.
NOT: 1'1 x b1 açık bir açıklık.
NOT 2 Uygulayıcı uygunsa 2 x M20 çıkartma vidaları seçebilir. Bir Bağlayıcı M20, delik ct:> 23 mm.
ISO 5894 Tipi DO'nun Çizimi: İç kapaklı üst kapaklı deniz donanımı ile çoklu boğazlı manhole
