Tanım

Bölünmüş mavna alt kapı hidrolik güç ünitesi, açık gövdeli silindiri ve diğer özel amaçlı hidrolik silindirleri sürmek için kullanılır.Bu hidrolik sistem, hidrolik pompa, kontrol valf grubu, diferansiyel valf grubu, hidrolik yağ silindiri basınç koruma valf grubu, hidrolik yağ silindiri aşırı yük valf grubu, hidrolik yağ silindiri vb. oluşur. yağ silindiri en iyi sonuçları elde edebilir, sistem açık bir sabit güç pompası tarafından kontrol edilir ve ana bileşenler ithal valflerdir.Sistem esas olarak, basınçlı yağ sağlamak için iki (bir çalışma, bir bekleme) 11kW motorlu hidrolik pompadan oluşur ve ilgili hidrolik kontrol valfi, gövdeyi açıp kapatmak için silindiri çalıştırır.Ayrıca silindirler, basınç tutma, aşırı yük, diferansiyel ve kavitasyon önleme için valf bloklarıyla donatılmıştır.

Ana Teknik Özellikler:

Sınıf Sertifikası: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Etc.

1. Hidrolik sistemin çalışma basıncı yaklaşık 32MPa'dır ve maksimum basınç 42MPa'ya ayarlanmıştır.

2. Yakıt deposu 1500 litre kapasiteye sahiptir.

Sistemin toplam kurulu gücü yaklaşık 22 kW'dır.

3. Her silindirin ana basınç parametreleri

4. Hesaplama

2. Hidrolik sistem tedarik içeriği (bir takım gemi)

1) Aşağıdakileri içeren hidrolik güç istasyonu:

1.1 Bir ana yakıt deposu tertibatı, 1500L, aşağıdakiler dahil:

a) Sıvı seviye göstergeleri, yağ sıcaklık göstergeleri, hava filtreleri, ısıtıcılar vb.;

b) Dönüş yağ filtresinin tıkanma göstergesi ve alarmı vardır;

c) Yüksek sıcaklık alarmı, sıvı seviye alarmı;

1.2 Motor pompa seti + basınç kontrol valf seti (2x11kW motor + 20YC pompa) 2 takım

2) Kontrol vanası grubu, aşağıdaki aktüatör eylemlerini kontrol edin:

2.1 Açık gövde silindiri 2

Tüm ara boru hattı çelik boruları ve bağlantı hortumları, tersane tarafından sağlanan teknik özelliklerle üretici tarafından sağlanacaktır.

Hidrolik sistem bileşenlerinin listesi aşağıdaki gibidir:

3 sistemin ana konfigürasyon parametreleri

Yakıt deposu kapasitesi: 1500 litre

Toplam kurulu güç: yaklaşık 22kW

Besleme gerilimi: 400V x 50Hz

Ana pompa konfigürasyonu: 2 sabit güç kontrollü eksenel pistonlu değişken pompa

Motor 11kW, 400V, 50Hz, 1450RPM, IP55, Sınıf F.

(2 birim çalışır)

Solenoid valf voltajı: DC voltajı 24V

Dört, kontrol silindiri özellikleri

1) Açık gövde silindiri: 2

Model: FS118 480/200-1850 tek çubuklu çift etkili silindir

Tasarım basıncı: 32 MPa

Test basıncı: 42MPa

Kurulum yöntemi: eklem yatağı ile her iki uçta küpe bağlantısı

Piston çubuğu yüzey işlemi: su verme ve tavlama işlemi, çift katmanlı elektrokaplama

Piston kolu kılıfı koruması.Kauçuk kılıf kum geçirmez, yağa dayanıklı, alkaliye dayanıklı ve aside dayanıklıdır ve etkili kullanım süresi 4 yıldan az değildir.

Mühür su altında çalışır

1. Hidrolik sistemdeki bileşenlerin veya düzeneklerin arayüz flanşları veya boru bağlantılarının tümü tersane tarafından sağlanır.

2. Hidrolik sistem boru hatlarındaki çelik borular, hortumlar, flanşlar, boru bağlantıları veya diğer boru bağlantı parçaları tersane tarafından sağlanmaktadır.

3. Elektrik sistemi boru hatlarındaki kablolar, özel kablolar veya diğer kablo aksesuarları tersane tarafından sağlanır.

4. Elektrikli çalıştırma ve kontrol sistemi, geçmiş performans tecrübesine sahip bir elektrik sistemi tedarikçisi tarafından sağlanmalıdır.

5. Boru yıkama ve basınç test cihazları tersane tarafından sağlanır,

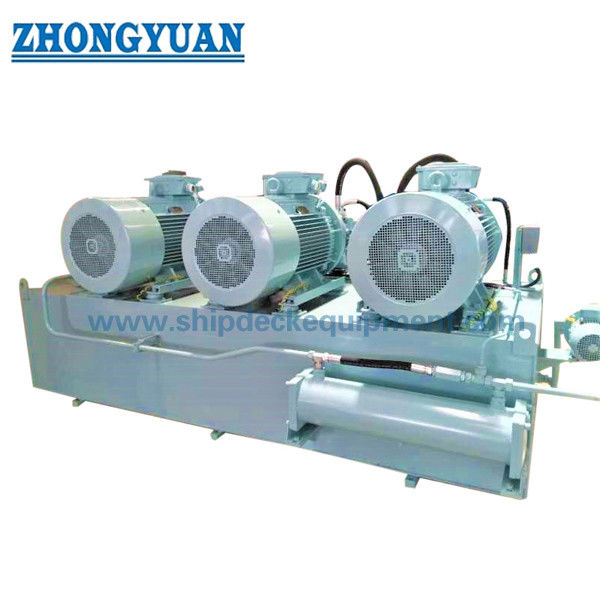

Bölünmüş Mavna Alt Kapı Hidrolik Güç Ünitesinin Çizimi​
