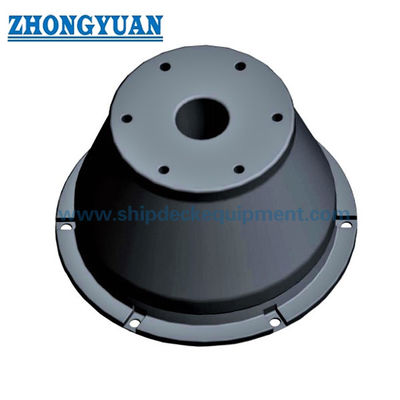

Quay Marine Kauçuk Çamurluk için Yüksek Enerji Emme Koni Tipi Kauçuk Çamurluklar
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | Zhongyuan |
Model numarası: | Standart ve Özelleştirilmiş |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 |
---|---|
Fiyat: | As per quotation |
Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
Teslim süresi: | teklife göre |
Ödeme koşulları: | TT, L/C, vb. |
Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
Detay Bilgi |
|||
Sertifika: | CCS, BV, ABS and SGS | İçin uygun: | Düşük reaksiyon kuvveti ve yüksek enerji absorpsiyonu gerektiren terminaller |
---|---|---|---|
Kullanılan: | Petrol terminalleri ve konteyner terminalleri gibi büyük ölçekli terminaller ve denizaşırı geliştirm | ||
Vurgulamak: | Tekneler için koni kauçuk çamurluklar,SGS koni kauçuk çamurluklar,OEM koni kauçuk çamurluklar |
Ürün Açıklaması
Quay Marine Kauçuk Çamurluk için Yüksek Enerji Emme Koni Tipi Kauçuk Çamurluklar
Tanım
Üretim Süreci: Tam otomatik sarma entegre kalıplama vulkanizasyonu ve mekanik arabanın işleme oluk işlemi Çin'de ve dünyanın önde gelen tam otomatik sarma entegre kalıplama vulkanizasyonu ve silindirik için uygun bağımsız fikri mülkiyet haklarına sahip işleme oluk işleme teknolojisinde ilktir ( CY) kauçuk çamurluklar.
Bu işlem, birleştirilmiş kauçuğu gerekli boyuttaki filmden ekstrüzyon sarma cihazı yoluyla otomatik olarak çıkarmak için soğuk beslemeli bir ekstrüder kullanır ve film, oluşturma silindiri çekirdeği üzerine karşılıklı olarak sarılır.Ürün proses boyutuna ulaştıktan sonra su bezi otomatik olarak bağlanır ve basınçlandırılır.Son olarak vulkanizasyon tankına girer ve ısıtarak vulkanize ederek oluşur.Vulkanizasyondan sonra oluk sağa takılır ve döndürülerek işlenir.
İşlem uygulandıktan sonra, film sürekli olarak ekstrüde edilerek ve ileri geri sarılarak silindirik bir kauçuk çamurluk oluşturulabilir.Sargı adımı üniform olduğundan, üst ve alt katmanlar arasında bir ağ yapısı oluşur.Sarma işlemi sırasında, katman katman sıkıştırma birleştirme ve havanın çıkarılması için yüksek basınçlı bir silindir sıkıştırma silindiri kullanılır, böylece sarım tamamlandıktan sonra silindirik kauçuk çamurluk sarılmaz.Genel yapı, vulkanizasyondan önce oluşturulur ve daha sonra ürünün fiziksel özelliklerini büyük ölçüde geliştiren basınç ve yüksek sıcaklıkta vulkanizasyon kalıplamasına tabi tutulur.Ek olarak, ekstrüde edilmiş filmin boyutunun ve sarım aralığının tekdüzeliği nedeniyle, silindirik kauçuk çamurluğun enine kesit boyutları tutarlıdır ve tornalamadan sonra kurulan olukların hassasiyeti yüksektir ve görünüm kalitesi de yüksektir. büyük ölçüde iyileştirildi.
Kalıplanmış vulkanizasyon işlemi: W tipi çamurluklar, D tipi çamurluklar, M tipi çamurluklar vb. için uygundur.
Özellikler
1) Eğilme ve kesmeye dayanma kabiliyetine sahiptir.
2) Yerel etkilere direnme kabiliyetine sahiptir
3) Aşınma önleyici plakanın arka plakası ve ön plakası, sıkıştırma işlemi sırasında deforme olmaz.
4) Çevreye uyum sağlayın, iyi korozyon direncine sahip olun ve çeşitli çevresel gereksinimleri karşılayabilir.
5) CCS, BV, ABS ve SGS sertifikası.
Uygulama kapsamı
1) Düşük reaksiyon kuvveti ve yüksek enerji absorpsiyonu gerektiren terminaller için uygundur;
2) Özellikle yanaşma yapan gemilerin yan levhalarında düşük yüzey basıncı gerektiren rıhtımlar için uygundur;
3) Petrol terminalleri ve konteyner terminalleri gibi büyük ölçekli terminallerde ve denizaşırı geliştirme ve yanaşmalarda kullanılır;
Ana Teknik Özellikler:
Tip | Hmm ) | D l ( mm ) | D2 (mm) | D3( mm ) | D4 (mm) | delikler |
CSOOH | 500 | 750 | 675 | 325 | 425 | 4 |
C600H | 600 | 900 | 810 | 390 | 510 | 6 |
C700H | 700 | 1050 | 945 | 455 | 595 | 6 |
C800H | 800 | 1200 | 1080 | 520 | 680 | 6 |
C900H | 900 | 1350 | 1215 | 585 | 765 | 6 |
C1OOOH | 1000 | 1500 | 1350 | 650 | 850 | 6 |
C11OOH | 1100 | 1650 | 1485 | 715 | 935 | 6 |
C1150H | 1150 | 1725 | 1550 | 750 | 998 | 6 |
C1200H | 1200 | 1800 | 1620 | 780 | 1020 | 8 |
C1300H | 1300 | 1950 | 1755 | 845 | l105 | 8 |
C1400H | 1400 | 2100 | 1890 | 930 | 1190 | 8 |
C1500H | 1500 | 2400 | 2160 | 1060 | 1360 | 8 |
Cl600H | 1600 | 2700 | 2430 | 1190 | 1530 | 8 |
Tip | sapma |
RSS Üst Yüksek |
RH Yüksek Tepki gücü |
RO Standardı Tepki gücü |
RL Düşük Tepki gücü |
||||
Reaksiyon KN |
Enerji absorpsiyon KN |
Reaksiyon KN |
Enerji absorpsiyon KN |
Reaksiyon KN |
Enerji absorpsiyon KN |
Reaksiyon KN |
Enerji absorpsiyon KN |
||
C500H | 70 | 335 | 79 | 268 | 63 | 200 | 47 | 165 | 37 |
72.5 | 380 | 90 | 311 | 70 | 232 | 50 | 193 | 41 | |
C600H | 70 | 480 | 157 | 382 | 127 | 283 | 94 | 225 | 75 |
72.5 | 542 | 161 | 429 | 129 | 319 | 104 | 258 | 85 | |
C700H | 70 | 652 | 235 | 522 | 181 | 384 | 150 | 308 | 120 |
72.5 | 691 | 243 | 568 | 192 | 426 | 154 | 341 | 124 | |
C800H | 70 | 682 | 368 | 706 | 294 | 502 | 224 | 402 | 179 |
72.5 | 930 | 380 | 833 | 316 | 576 | 252 | 428 | 208 | |
C900H | 70 | 1078 | 494 | 862 | 399 | 635 | 306 | 508 | 255 |
72.5 | 1189 | 517 | 957 | 431 | 703 | 334 | 558 | 270 | |
C1000H | 70 | 1339 | 669 | 1078 | 541 | 784 | 437 | 628 | 350 |
72.5 | 1507 | 735 | 1213 | 588 | 882 | 478 | 698 | 380 | |
C1100H | 70 | 1430 | 830 | 1146 | 650 | 927 | 495 | 800 | 408 |
72.5 | 1570 | 865 | 1259 | 681 | 1019 | 527 | 833 | 432 | |
C1150H | 70 | 1764 | )029 | 1392 | 882 | 1038 | 666 | 830 | 532 |
72.5 | 1985 | 1103 | 1592 | 938 | 1152 | 717 | 919 | 588 | |
C1200H | 70 | 1746 | 1103 | 1396 | 882 | 1106 | 705 | 890 | 560 |
72.5 | 1920 | 1149 | 1536 | 919 | 1229 | 735 | 979 | 583 | |
C1300H | 70 | 2125 | 1585 | 1705 | 1310 | 1320 | 1043 | 1125 | 750 |
72.5 | 2312 | 1640 | 1900 | 1360 | 1537 | 1077 | 1200 | 800 | |
C1400H | 70 | 2255 | 1686 | 1804 | 1349 | 1443 | 1079 | 1150 | 860 |
72.5 | 2506 | 1756 | 2005 | 1465 | 1604 | 1124 | 1278 | 896 | |
C1600H | 70 | 3024 | 2419 | 2268 | 1935 | 1814 | 1548 | 1413 | 1234 |
72.5 | 3150 | 2520 | 2520 | 2016 | 2016 | 1613 | 1575 | 1285 | |
C1800H | 70 | 3750 | 3538 | 3000 | 2830 | 2401 | 2264 | 1912 | 1804 |
72.5 | 4166 | 3686 | 3333 | 2948 | 2667 | 2359 | 2125 | 1880 |
Performans eğrisi
Gömülü parçalar
Ana teknik parametreler
Özellikler | CIVATA | yıkayıcı | Önceden yerleşik somun Ayak çubuğu Ayak tahtası |
|||||||||||||||
D | H | J | S | M | N | n | P | Q | sen | V | R | a | b | e | T | L | G | |
koni500 | M24 | 15 | 60 | 55 | 55 | 20 | 69 | 25 | 40 | 4 | 28 | 15 | 60 | 90 | 36 | 6 | 240 | 75 |
koni600 | M24 | 15 | 65 | 60 | 60 | 20 | 83 | 30 | 48 | 5 | 28 | 15 | 65 | 100 | 36 | 6 | 240 | 75 |
koni700 | M30 | 19 | 70 | 65 | 65 | 20 | 93 | 33 | 55 | 5 | 34 | 15 | 70 | 105 | 39 | 6 | 300 | 80 |
Koni800 | M36 | 23 | 85 | 70 | 70 | 24 | 102 | 35 | 62 | 5 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
koni900 | M36 | 23 | 90 | 70 | 70 | 24 | 113 | 37 | 70 | 6 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
koni1000 | M42 | 26 | 95 | 85 | 85 | 26 | 126 | 43 | 77 | 6 | 46 | 25 | 95 | 125 | 59 | 9 | 420 | 100 |
Koni1100 | M42 | 26 | 100 | 90 | 85 | 26 | 134 | 43 | 85 | 6 | 46 | 25 | 95 | 130 | 59 | 9 | 420 | 100 |
Koni1150 | M42 | 26 | 100 | 90 | 90 | 28 | 142 | 46 | 90 | 6 | 46 | 25 | 95 | 130 | 59 | 12 | 420 | 100 |
koni1200 | M42 | 26 | 110 | 95 | 90 | 31 | 144 | 46 | 92 | 8 | 46 | 25 | 100 | 140 | 59 | 12 | 420 | 100 |
Koni1300 | M48 | 30 | 120 | 95 | 105 | 31 | 158 | 52 | 100 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 115 |
Koni1400 | M48 | 30 | 120 | 95 | 110 | 31 | 165 | 52 | 107 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 120 |
koni1600 | M48 | 30 | 135 | 110 | 115 | 34 | 190 | 52 | 122 | 10 | 52 | 40 | 105 | 165 | 78 | 16 | 480 | 135 |
Koni1800 | M56 | 30 | 135 | 110 | 115 | 40 | 207 | 60 | 137 | 10 | 60 | 40 | 105 | 165 | 78 | 16 | 560 | 140 |
Ovma önleyici plaka ve demir yüzey bağlantı aksesuarları
İsim | CIVATA | Ceviz | yıkayıcı | |||||||||
D | J | s | H | h | a | e | D | G | dl | d | t | |
M16 | 16 | 45 | 40 | 10 | 20 | 11 | 28 | 16 | 40 | 32 | 17.5 | 2.5 |
M20 | 20 | 45 | 40 | 12 | 20 | 11 | 32 | 20 | 36 | 46 | 22 | 2.5 |
Malzeme | Q235 Sıcak galvaniz 1Cr13(2Crl 3), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
1Cr13 (2Cr13), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
Q23 5Sıcak-galvaniz |
U şeklinde halka ve zincir
Sşartname
Özellikler |
Normal bağlantı çap |
Bağlantıyı sonlandır çap |
Son kelepçe |
Bahar çerçeve çapı |
Sarmal buton |
Köpek kemiği çap |
Uzunluk |
U halkası çap |
C500 | F20 | F20 | M22 | F32 | M36 | 30 | 100 〜200 | F40 |
C600 | F22 | F22 | M25 | F32 | M36 | 32 | 125 〜220 | F40 |
C700 | F25 | F25 | M25 | F32 | M36 | 36 | 145 〜245 | F50 |
C800 | F28 | F28 | M28 | F32 | M36 | 40 | 160 〜275 | F50 |
C900 | F28 | F28 | M28 | F32 | M36 | 40 | 160 〜275 | F50 |
C1000 | F30 | F30 | M32 | F32 | M36 | 42 | 170 〜300 | F55 |
ÇOO | F30 | F30 | M32 | F36 | M42 | 42 | 170 〜300 | F55 |
C1200 | F34 | F34 | M34 | F36 | M42 | 45 | 185 〜320 | F60 |
C13OO | F36 | F36 | M36 | F36 | M48 | 48 | 195 〜340 | F65 |
C1400 | F42 | F42 | M42 | F48 | M48 | 52 | 210 〜370 | F65 |
C1600 | F40 | F40 | M50 | F56 | M64 | 64 | 255 〜498 | F70 |
C1800 | F40 | F40 | M50 | F56 | M64 | 64 | 255 〜498 | F70 |
Malzeme | 15Mn(20Mn) Q 235 Sıcak galvaniz 15Mn(20Mn) |
15Mn(20Mn) Q 235 Sıcak galvaniz 15Mn(20Mn) |
15Mn(20Mn) Q235 Sıcak galvaniz veya 15Mn(20Mn) |
Q235 Sıcak- galvaniz |
Q235 Sıcak- galvaniz |
Q235 Sıcak- galvaniz |
Q235 Boya veya Q235 sıcak galvaniz |
