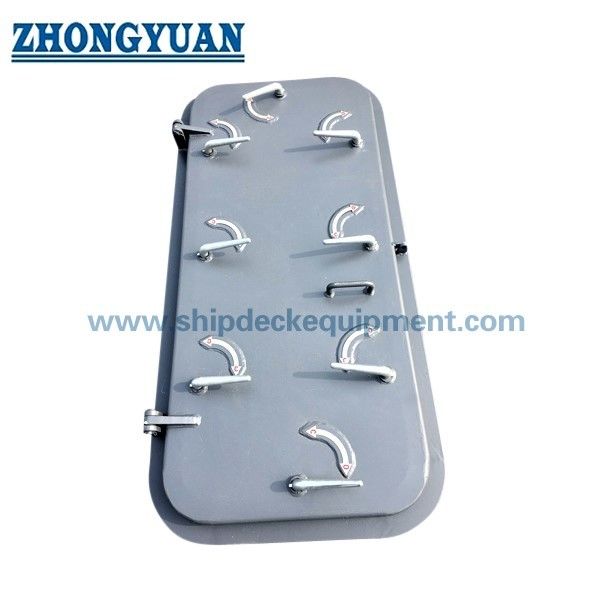

Her iki taraftan da çalıştırılabilen köpekli deniz çelik hava geçirmez tek yapraklı kapı GB/T 3477 Tip A

Her iki taraftan da çalıştırılabilen köpekli deniz çelik hava geçirmez tek yapraklı kapı GB/T 3477 Tip A

Ürün Genel Görünümü

GB/T 3477 Tipi A deniz çelik hava geçirmez tek yapraklı kapı kapalı üst yapılar, güverte evleri, yan kapılar, ön kale alanlarındaki giriş açıklıkları için tasarlanmıştır.ve serbest geminin üstündeki benzer sınırlarÇarklı kapı yaprağı, sürekli bir dikiş üzerine kapanırken, birçok köpek veya sıkıştırma cihazı, hava koşullarına maruz kalırken suyun girmesini sınırlamak için dikişleri çerçevenin etrafına sıkıştırır.

"İki taraftan da çalıştırılabilir köpekler", kapama cihazlarının bölmenin her iki tarafından da çözülebileceği ve sabitlenebileceği anlamına gelir.Açılış yönü, Sill yüksekliği, kurulum pozisyonu, çevreleyen parşömen gücü ve dışa açılma düzenlemesi, gemi çizimini, yük hattı gereksinimlerini ve sınıf onayını takip etmelidir.Bu sayfa, müşteri tarafından sağlanan GB/T 3477-2008 Tip A boyut temelini koruyor.Yeni projeler, mevcut GB/T 3477-2023 baskısının gerekli olup olmadığını doğrulamalıdır.

Hızlı Özellikler

• Ürün türü: çelik hava geçirmez tek yapraklı bağlantılı kapı → serbest güverte üzerinde dış erişim açıklıkları için hava koruması sağlar; su geçirmez bir bölme kapısı değildir.
• Kapatma düzenlemesi: iki taraftan da çalıştırılabilen çoklu köpekler → dikişin sıkıştırılmasını ve kapının bölmenin her iki tarafından da açılmasını veya sabitlenmesini sağlar.
• Standart temel: müşteri verileri GB/T 3477-2008 Tipi A'ya uyar → bu baskı geri çekildi; GB/T 3477-2023 yeni proje onayı için mevcut ulusal standarttır.
• Açık açılış serisi: 1200 × 600 mm'den 1700 × 800 mm'ye kadar verilen tabloda → erişim, ekipman geçişi, kurulum alanı ve onaylı gemi düzenine göre seçin.
• Malzeme seçenekleri: gemi yapımı hafif çelik veya paslanmaz çelik → son sınıflar, kaynak tüketicileri, dikiş malzemesi, bağlayıcılar ve korozyon yalıtım ayrıntıları projeye özgüdür.
• Kapı dış hatları: AF / AY varyantlarına verilen tabloda atıfta bulunulur → köşe konfigürasyonu, R80 ayrıntısı ve perde kesimi seçilen çizime uymalıdır.
• Denetim: boyut denetimi, dikiş temas denetimi, operasyonel denetim, kireç testi ve hortum testi, kabul edilen denetim planına ve sınıf gerekliliklerine göre düzenlenebilir.
• Seçmeli güvenlik: korsanlık karşıtı veya iç kilitleme cihazı tartışılabilir → kaçış, yangın güvenliği, operasyonel veya sınıf gereksinimleriyle çelişmemelidir.

Ana teknik parametreler

Seçim ve Soruşturma Rehberi

Adım 1:Sözleşme standardını ve tanımlamasını onaylayın: eski GB/T 3477-2008 Tip A, mevcut GB/T 3477-2023, AF veya AY hatları, açık açılış H × W, menteşe tarafı ve açılış yönü.

Adım 2:Gemi türünü, geminin uzunluğunu, kurulum sınırını, güverte seviyesini, yük hattının konumunu, sill veya coaming yüksekliğini, çevre perde kalınlığını ve mevcut takviyeyi belirtin.

Adım 3:Kapı yaprağının kalınlığını, sertleştirme planını, çerçeve profilini, köpeklerin sayısını ve konumunu, menteşe düzenini, dikiş bölümünü ve kapının normalde dışarıya açılıp açılmadığını doğrulayın.

Adım 4:Doğrulama malzemesi ve korozyon koruması: gemi yapımı çelik veya paslanmaz çelik, kaplama sistemi, gerekirse sıcak daldırma galvanizasyonu, paslanmaz bağlayıcılar, dikiş malzemesi ve galvanik yalıtım ayrıntıları.

Adım 5:Seçmeli fonksiyonları doğrulayın: korsanlık karşıtı kilitleme, iç güvenlik, kilit sağlama, açık tutma cihazı, tekme plağı, görüş paneli, yangın derecesi, yalıtım veya erişim kontrol ara yüzü.Her seçenek proje onayına tabidir.

Adım 6:Denetim ve belgelendirme kapsamını doğrulayın: tebeşir testi, hortum testi, operasyonel testi, malzeme sertifikaları, üreticinin sertifikası, sınıf tanıklığı, miktar, varış yeri ve gerekli teslimat süresi.

Yapı

Welded steel door frame | Single hinged steel leaf | Continuous weathertight gasket | Multiple dogs / clamping devices | Both-side operating handles | Hinges and pins | Door stiffeners | Hold-open arrangement | Optional anti-piracy lock | Coating or stainless-steel finish

Hava geçirmezliği, kurulum ve kalite avantajları

• Çoklu köpekler, kapının çevresinde sıkıştırmayı dağıtır ve kapının doğru ayarlandığında ve sabitlendiğinde, dikişin çerçeveyle sürekli temas halinde kalmasına yardımcı olur.
• Her iki tarafta da çalıştırılması, personelin kapıyı iki taraflı olarak tanımlamadan kapının her iki tarafından kapanma cihazlarını serbest bırakmasına veya bağlamasına olanak tanır.
• Kapı çerçevesi, yaprak plakaları ve sertleştiriciler tek bir yapısel montaj olarak seçilir.ve onaylanmış standart veya sınıf çizimi.
• Kurulum açılışı ve çevresindeki bölme kaynaktan önce boyut kontrolü gerektirir.
• Değiştirilebilir dikiş, ayarlanabilir kapanma cihazları, servis edilebilir menteşeler ve erişilebilir yağlama noktaları, gemi hizmet ömrü boyunca denetimi ve bakımını destekler.Seçilen tasarıma bağlı olarak.
• Yumuşak çelik kapılar için, patlama, düzeltici ve son kap kap kaplama, tersanenin boyama özellikleriyle koordine edilmelidir.kaynak işleme, ve benzersiz metal izolasyonu doğrulama.
• Kalite kontrolü, malzeme izlenebilirliğini, kaynak prosedür kontrolünü, boyut kontrolünü, düzlük ve çapraz kontrollerini, köpek katılımını, menteşe işleyişini, dikiş temasını doğrulamayı içerebilir.hortum testi, kaplama denetimi ve sınıf tanıklığı, kabul edilen denetim planına göre.

Özel Özellikler

• Ürün Kategorisi: Deniz hava geçirmez kapısı → serbest güverte üzerinde dış erişim sınırları için; ayrı olarak tasarlanıp onaylanmadığı sürece su geçirmez alt bölme hizmeti için değil.
• Yaprak Tipi: Tek yapraklı, menteşeli → yaprak onaylanmış bir yönde açılır ve normalde başka şekilde kabul edilmediği sürece dışarıya açılır.
• Kapatma yöntemi: İki taraftan da çalıştırılabilen çoklu köpekler → dağıtılmış dikiş sıkışmasını ve her iki taraftan da kapatma kumandalarına erişimi sağlar.
• Eski Standart: GB/T 3477-2008 Tip A → eski baskıya dayalı mevcut bir gemi, yedekleme projesi veya sözleşme çizimi için gerekli olduğunda kullanılır.
• Mevcut Standart: GB/T 3477-2023 → 2008 baskısı resmen geri çekildiği için yeni projeler için onay.
• Açılış aralığı: sağlanan verilerde 1200 × 600 ila 1700 × 800 mm → açık geçiş, ekipman erişim, gemi düzenlemesi ve onaylanmış çizime göre seçin.
• Malzeme: Hafif çelik veya paslanmaz çelik → nihai sınıflar ve kaynak gereksinimleri doğrulanmalıdır; paslanmazın değiştirilmesi basit bir malzeme değişimi değildir.
• Test: Çakıl testi / hortum testi / operasyonel testi → test yöntemi, basınç, mesafe, nozel, kabul kriterleri ve tanıklık onaylanmış denetim planını takip eder.
• Güvenlik seçeneği: Korsanlık karşıtı kilitleme cihazı → sadece acil kaçış, yangın koruması ve gemi operasyon prosedürleri ile uyumlu olduğunda kullanılabilir.
• Yangın derecesi: Doğrulanmalıdır → hava geçirmez yapısı otomatik olarak A sınıfı veya B sınıfı yangın bütünlüğü sağlamaz.

Nasıl Çalışır?

Close the hinged leaf against the frame → Engage dogs from either side → Dogs compress the continuous gasket around the perimeter → Gasket and frame limit weather-water ingress → Release dogs and open the leaf in the approved direction

Başvurular

Enclosed superstructures | Deckhouses | Companionways | Forecastle access | External accommodation access | Machinery-casing access above freeboard deck | Weather-exposed bulkhead openings | Newbuilding and replacement projects

Sertifikalar ve Avantajlar

Sertifikalar ve denetim tanıklığı sözleşme standardına, sınıf topluluğuna, bayrak gereksinimine, onaylanmış çizime, malzeme izlenebilirliğine ve onaylanmış denetim planına göre düzenlenebilir.Sertifikalar her tedarikle otomatik olarak dahil edilmez..

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

Yangın bütünlüğü, su geçirmez bütünlük, tip onayı veya yasal sertifikasyon gerekirse, ürün konfigürasyonunun ve onay kapsamının tamı tekliften önce ayrı olarak onaylanmalıdır.

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1:Hava geçirmez bir kapı ile su geçirmez bir kapı arasındaki fark nedir?

A1:Hava geçirmez bir kapı, düzgün bir şekilde kapatıldığında, hava koşullarına maruz kalırken suyun gemiye girmesini önlemek için tasarlanmıştır.Sürekli bir hidrostatik başlığa dayanmak veya su geçirmez bir bölme kapısı olarak hizmet etmek için otomatik olarak tasarlanmamıştır.Gerekli sınır fonksiyonu gemi planından ve sınıf kurallarından onaylanmalıdır.

S2:Köpeklerin her iki taraftan da çalıştırılabilmesi kapının her iki tarafa da açılabileceği anlamına mı geliyor?

A2:Hayır, yani köpekler veya sıkıştırma cihazları duvarın her iki tarafından da çalıştırılabilir.normalde açık yük hattı kapıları için dışarıya doğru, başka bir düzenleme kabul edilmediği sürece.

S3:Yeni bir proje GB/T 3477-2008 veya GB/T 3477-2023'ü belirtmeli mi?

A3:GB/T 3477-2008 yedek kapılar veya mevcut çizimler için geçerli olmaya devam edebilir, ancak resmi olarak geri çekilmiştir. GB/T 3477-2023 mevcut sürümdür.ve bayrak gereksinimleri üretimden önce sözleşme sürümünü onaylamalıdır.
