GB 3887 D Tipi D Deniz Mantarı Havalandırması Büyük Diametrli Deniz Havalandırma Ekipmanı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | Büyük Britanya 3887-83 | Tip: | D |
|---|---|---|---|
| Düzeneğin orijinal filtreleme verimliliği: | 400-1200MM | Malzemeler: | Yumuşak Çelik, Paslanmaz Çelik, Bronz, Bakır |
| Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, vb. |
| Vurgulamak: | CCS deniz mantarı havalandırması,CCS tekne mantarı havalandırması,GB 3887-83 Denizcilik Donanımı |
||
Ürün Açıklaması

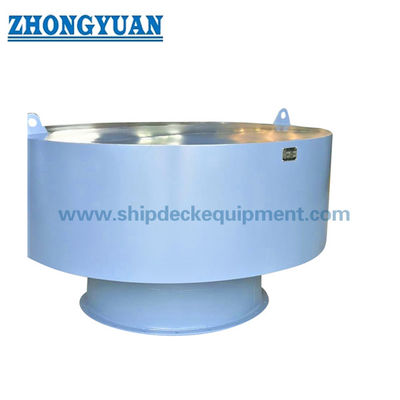

GB 3887 D Tipi D Deniz Mantarı Havalandırması Büyük Diametrli Deniz Havalandırma Ekipmanı
Ürün Genel Görünümü
GB 3887 D Tipi D deniz mantar havalandırması, daha büyük gemi alanlarının havalandırılması için tasarlanmış büyük çaplı hava durumu güvertesinde havalandırma cihazıdır.Normalde serbest güverte güvertesinin 2. pozisyonunun üzerinde monte edilir ve mekanik havalandırma gerektiğinde doğal havalandırma için düzenlenebilir veya flens bağlantısı yoluyla bir fanla bağlanabilir..
Mantar şeklindeki kapak havalandırma açılışını korurken paslanmaz ağ sıçanların, böceklerin ve yabancı nesnelerin havalandırılan alana girmesini önlemeye yardımcı olur.Bu sayfa, sağlanan GB 3887-83 D Tipi verilerine göre hazırlanmıştır.- Son kurulum konumu, hava koşullarına karşı gereksinimler, fan flens detayları, malzeme seçimi, kaplama sistemi,ve sınıf onay alanı, gemi çizimlerine ve proje gereksinimlerine göre onaylanmalıdır..
Genel deniz ekipman referansları ayrıca GB 3887 D Tipi mantar havalandırıcılarını doğal havalandırma uygulamaları, isteğe bağlı özelleştirme,paslanmaz ağ koruması, ve deniz yüzey tedavisi seçenekleri.
Hızlı Özellikler
- Ürün türü: D tipi deniz mantar havalandırması → geminin hava durumları güvertesi alanları için büyük çaplı havalandırma cihazı.
- Standart: GB 3887-83 sağlanan verilere göre → yeni projeler için geçerli standart sürümü onaylanmalıdır.
- İsimli boyut aralığı: DN400 ila DN1200 → daha büyük havalandırma açıklıkları ve daha büyük iç mekanlar için tasarlanmıştır.
- Havalandırma modu: Doğal havalandırma; fan bağlantısı flens bağlantısı yoluyla mümkündür → fan arayüzü ayrıntıları çizim onayını gerektirir.
- Malzemeler: Hafif çelik, paslanmaz çelik, bronz, bakır → korozyon ortamına ve proje özelliklerine göre seçilir.
- Açı koruma: Paslanmaz ağ → sıçanların, böceklerin ve yabancı nesnelerin havalandırılmış alanlara girmesini önler.
- Yüzey işleme: Sa 2.5 patlama + epoksi dükkanı başlangıç referansı, galvanizli veya cilalı seçenekler mevcut → nihai bitirme, kap gereksinimlerini takip eder.
- Sınıflandırma: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS ve proje gereksinimlerine göre mevcut diğer denetim kapsamları.
Ana teknik parametreler
| İsimsel çapı DN |
D | D1 | H | H1 | H2 | t Denizcilik için Gemi |
t İçişleri için Su yolu gemisi |
Ağırlık Denizcilik için Gemi |
Ağırlık İçişleri için Su yolu gemi |
| 400 | 400 | 710 | 350 | 105 | 210 | 6 | 5 | 81 | 73.8 |
| 450 | 450 | 800 | 375 | 105 | 210 | 6 | 5 | 98.7 | 96.8 |
| 500 | 500 | 890 | 405 | 105 | 210 | 8 | 5 | 122 | 114.6 |
| 550 | 550 | 980 | 435 | 105 | 250 | 8 | 5 | 147 | 140.5 |
| 600 | 600 | 1060 | 470 | 120 | 250 | 8 | 6 | 169.4 | 162.3 |
| 700 | 700 | 1240 | 520 | 120 | 250 | 8 | 6 | 217.5 | 209 |
| 800 | 800 | 1410 | 560 | 140 | 300 | 8 | 6 | 299 | 287.3 |
| 900 | 900 | 1580 | 600 | 140 | 300 | 8 | 6 | 334 | 320 |
| 1000 | 1000 | 1760 | 640 | 140 | 300 | 8 | 8 | 401.6 | 401.6 |
| 1100 | 1100 | 1930 | 680 | 140 | 300 | 8 | 8 | 496.4 | 496.4 |
| 1200 | 1200 | 2100 | 720 | 140 | 300 | 8 | 8 | 592 | 592 |
Seçim ve Soruşturma Rehberi
Adım 1: GB 3887 D Tipi mantar havalandırıcısı ve nominal çapı DN400 ila DN1200'ü havalandırma hesaplaması ve kap düzenine göre doğrulayın.
Adım 2: Fan flens bağlantısı, fan boyutu ve bağlantı ayrıntıları dahil olmak üzere doğal havalandırma veya mekanik havalandırma gereksinimini doğrulayın.
Adım 3: Kurulum konumunu onaylayın: serbest güverte konumu, hava koşullarına maruz kalma, açılış düzeni, drenaj gereksinimi ve çevre güverte boşluğu.
Adım 4: Malzeme gereksinimlerini doğrulayın: hizmet ortamına göre yumuşak çelik, paslanmaz çelik, bronz, bakır veya özel korozyona dayanıklı malzeme.
Adım 5: Ağ, kapak düzenini, yüzey işlemini, kaplama sistemini, galvanizli veya cilalı bitiş gereksinimini doğrulayın.
Adım 6: Sınıf denetimi kapsamını, malzeme sertifikasını, üreticinin sertifikasını, miktarı, varış yerini ve teslimat süresini doğrulayın.
Yapı
Mantar kapağı. Havalandırma gövdesi. Güverte montaj flensleri. Hava geçidi açıları. Paslanmaz ağ ekranları. Ventilatör bağlantı flensleri. Hava koruma düzenlemeleri. Deniz kaplama sistemleri.
Havalandırma, Koruma ve Mühendislik Avantajları
- Mantar kapağı tasarımı, hava akışını sürdürürken havalandırma açıklığını doğrudan hava koşullarına maruz kalmaktan korumaya yardımcı olur.
- Büyük D Tipi çap aralığı, daha büyük hava geçiş alanı gerektirdiği daha büyük gemi alanlarının havalandırılması için uygundur.
- Paslanmaz örgü koruması, havalandırılan bölüme sıçan, böcek ve yabancı nesnelerin girme riskini azaltır.
- Doğal havalandırma veya mekanik havalandırma bağlantısı, kabın havalandırma tasarımına ve onaylanmış düzenlemeye göre seçilmelidir.
- Malzeme seçimi önemlidir, çünkü havalandırıcı deniz atmosferine, tuz püskürtmesine ve hava koşullarına maruz kalır.
- Kurulum, güvertede nüfuz, kaynak veya montaj ayrıntıları, drenaj, kaplama onarım ve sınıf denetimi gereksinimini göz önünde bulundurmalıdır.
Özel Özellikler
- Standart: GB 3887-83 sağlanan verilere göre → yayınlanmadan önce en son proje standardını onaylayın.
- Tip: D tipi → büyük çaplı mantar havalandırması.
- Nominel çap: DN400-1200 → havalandırma gereksinimlerine ve kap düzenine göre seçilir.
- Malzeme: Hafif çelik / paslanmaz çelik / bronz / bakır → nihai malzeme korozyon ortamına ve müşteri gereksinimlerine bağlıdır.
- Havalandırma Modu: Doğal havalandırma veya fan bağlantısı → fan flens ayrıntıları doğrulanmalıdır.
- Mesh Koruma: Paslanmaz ağ → böcek ve yabancı nesne koruması.
- Yüzey Tedavisi: Patlama, epoksi primer, galvanize, cilalama veya özel bitirme.
- Sertifika Gerekliliği: Proje kapsamına göre mevcut → sınıf onayı ve denetim gereksinimleri onaylanmalıdır.
Nasıl Çalışır?
Air enters through the mushroom ventilator opening → Stainless mesh prevents foreign-object entry → Ventilation air passes into ship spaces → Fan connection can provide mechanical ventilation when arranged → Weather protection and coating maintain marine service performance
Başvurular
Kargo gemileri. Tankerler. Yolcu gemileri. Gaz taşıyıcıları. Büyük gemi kompartımanları. Makine odası yardımcı alanları. Hava durumu güverte havalandırma sistemleri. Yeni bina ve yedekleme projeleri.
Sertifikalar ve Avantajlar
Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıflandırma topluluğunun onay prosedürüne göre düzenlenebilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.
Çizim ve Fotoğraflar
Sık Sorulan Sorular
S1: GB 3887 Tip D sadece doğal havalandırma için mi?
A1: Hayır. Sağlanan veriler doğal havalandırma kullanımını belirtir ve mekanik havalandırma gerektiğinde fan bağlantısını flensle de sağlar. Fan arayüzü çizimle onaylanmalıdır.
S2: Paslanmaz ağ neden kuruluyor?
A2: Paslanmaz ağ, havalandırılan alana sıçan, böcek ve yabancı nesnelerin girmesini engellerken, havalandırıcıdan hava akışına izin verir.
S3: Ödeme yapmadan önce hangi bilgilere ihtiyaç duyulur?
A3: DN boyutunu, kurulum konumunu, havalandırma gereksinimini, eğer varsa fan flens gereksinimini, malzemeyi, yüzey tedavisini, sertifika kapsamını, miktarı, gemi türünü ve teslimat gereksinimini doğrulayın.
