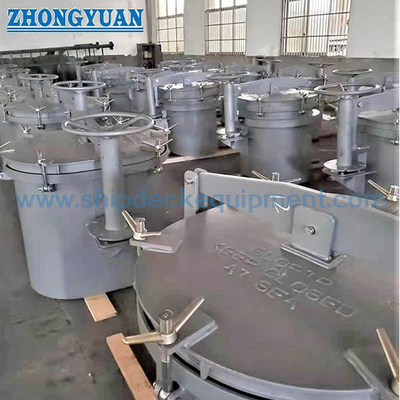

JIS F2320 Tip B Yatay Açılış Kargo Yağ Tankı Ambar Kapağı Deniz Donanımı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan |
| Sertifika: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | Standart ve Özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | As per quotation |
| Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
| Teslim süresi: | teklife göre |
| Ödeme koşulları: | TT, L/C, vb. |
| Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
|
Detay Bilgi |
|||
| Standart: | JIS F 2320-2003 | Malzeme: | Yumuşak Çelik, Paslanmaz Çelik, Dubleks Paslanmaz Çelik, Alüminyum, |
|---|---|---|---|
| Ambalaj Malzemeleri: | Neopren, NBR ,Hi - NBR, Viton, Teflon | ÖLÇEK: | Hidrolik Basınç Testi, Hortum Testi, Tebeşir Testi |
| Boyut: | Standart veya Özelleştirilmiş Olarak, Müşterinin çizimi olarak | Uygulama Türü: | Su geçirmez, Hava geçirmez, Gaz Geçirmez, Yağ geçirmez |
| Açık Tip: | El Çarkı Hızlı Çalıştırma | Kapanış Tipi: | Menteşeli |
| Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Cilalı, Galvanizli, özelleştirilmiş yüze | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| Vurgulamak: | CCS JIS F2320 Yağ Geçirmez Ambar Kapağı,JIS F2320 Yağ Geçirmez Ambar Kapağı,JIS F 2320-2003 deniz ambar kapağı |
||
Ürün Açıklaması

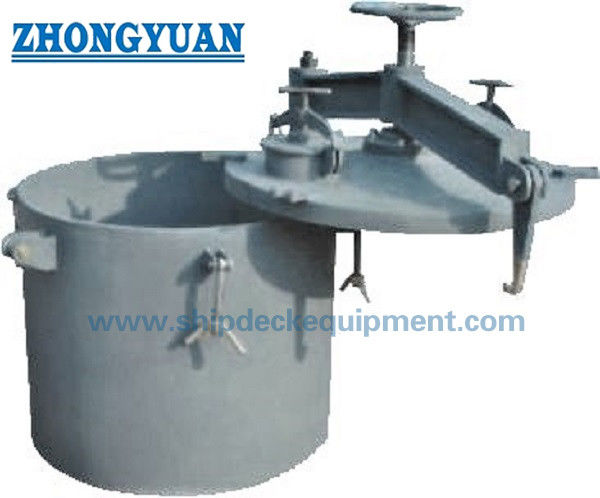

JIS F2320 Tip B Yatay Açılır Kargo Yağ Deposu Ambar Kapağı
Tanım:
Deniz yağ geçirmez kapak, esas olarak petrol ve gaz sızdırmazlığı ile girişte kişisel muayene ve boşluk için petrol kargo tankları için kullanılır.Filtre erozyon önleyici malzemeden yapılmıştır.Şanzıman parçaları, kapağın açılıp kapanmasından kaynaklanan kıvılcımları önlemek için genellikle bakır alaşımından yapılır.Yağ geçirmez ambar kapağı tipleri daire ve ovaldir. Nominal boyutunun çapı genellikle 700mm ~ 1200mm'dir, ambar kapağı ile birlikte çapı 150 mm'den az olmayan bir gözlem deliği vardır, gözlem deliği yağ geçirmez bir ile donatılmıştır. ambar kapağı kapatma cihazı ve yangın bakır örgü.
Ana Teknik Özellikler:
- Standart: JIS F 2320-2003
- Malzeme: Yumuşak Çelik, Paslanmaz Çelik, Dubleks Paslanmaz Çelik, Alüminyum,
- Ambalaj Malzemeleri: Neopren, NBR ,Hi - NBR, Viton, Teflon
- Test: Hidrolik Basınç Testi, Hortum Testi, Tebeşir Testi
- Boyut: Standart veya Özelleştirilmiş Olarak, Müşterinin çizimi olarak,
- Uygulama Tipi: Su geçirmez, Hava geçirmez, Gaz Geçirmez, Yağ geçirmez,
- Açık Tip: El Çarkı Hızlı Çalıştırma
- Kapanış Tipi: Menteşeli
- Yüzey işleme: S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Cilalı, Galvanizli, özelleştirilmiş yüzey işlemi mevcuttur.
- Sınıflandırma Sertifikaları: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.
Ana Teknik Parametre
| Nominal boyut | D | D1 | H | R | D2 | A | A1 | A2 | B | H3 | h1 | ||||
| 760 | 760 | 731 | 180 | 760 | 710 | 491 | 436 | 425 | 70 | 144 | 90 | ||||
| 910 | 910 | 881 | 200 | 910 | 860 | 566 | 506 | 500 | 80 | 164 | 100 | ||||
| 1220 | 1 220 | 1 191 | 240 | 1220 | 1170 | 721 | 656 | 695 | 95 | 204 | 115 | ||||
| Nominal boyut | L | F1 | d1 | d2 | F | a1 | d3 | d20 | d19 | E | r1 | r2 | |||
| 760 | 320 | 13 6 | 110 | 60 | 130 | 85 | 72 | 61 | 62 | 40 | 75 | 55 | |||
| 910 | 330 | 146 | 120 | 70 | 140 | 90 | 82 | 71 | 72 | 50 | 80 | 60 | |||
| 1220 | 340 | 156 | 130 | 80 | 150 | 100 | 94 | 81 | 82 | 60 | 85 | 65 | |||
| Nominal boyut | r1 | r4 | r5 | d5 | d6 | d7 | d8 | d9 | dl8 | d10 | d11 | d12 | d13 | L1 | L2 |
| 760 | 125 | 92 | 57 | 66 | 40 | 106 | 150 | 186 | 190 | 64 | 39 | Tr38×7 | 30 | 278 | 197 |
| 910 | 130 | 97 | 62 | 70 | 44 | 110 | 154 | 190 | 194 | 68 | 43 | Tr42×7 | 34 | 288 | 207 |
| 1220 | 135 | 102 | 67 | 76 | 50 | 116 | 160 | 196 | 300 | 74 | 49 | Tr48×8 | 39 | 303 | 222 |
| Nominal boyut | d14 | d15 | d16 | d17 | Y | h2 | b1 | b3 | H1 | h3 | h4 | Referans Ağırlık |
|||
| 760 | 60 | M58X2 | 76 | 105 | 60 | 110 | 84 | 64 | 188 | 100 | 115 | 314 | |||
| 910 | 64 | M62X2 | 80 | 109 | 65 | 120 | 85 | 58 | 188 | 100 | 115 | 383 | |||
| 1220 | 72 | M70X2 | 86 | 115 | 72 | 135 | 94 | 50 | 208 | 120 | 135 | 535 |
JIS F2320 Tip B Çizimi Yatay Açılış Kargo Yağ Tankı Ambar Kapağı Deniz Donanımı
