ASTM F1142 Cıvatalı Yarı Gömme Yağ Geçirmez Su Geçirmez Rögar Kapağı Tertibatı Deniz Donanımı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan |
| Sertifika: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | Standart ve Özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | As per quotation |
| Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
| Teslim süresi: | teklife göre |
| Ödeme koşulları: | TT, L/C, vb. |
| Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
|
Detay Bilgi |
|||
| Standart: | ASTM F1142 - 2012 | Malzeme: | Hafif Çelik, Paslanmaz Çelik |
|---|---|---|---|
| Cıvata ve Somun Malzemesi: | Paslanmaz çelik, bronz, pirinç | Conta: | Buna A, Neopren veya Özelleştirilmiş |
| ÖLÇEK: | Hidrolik basınç testi, Hava sızdırmazlık testi | Boyut: | Standart veya Özelleştirilmiş Olarak, Müşterinin çizimi olarak |
| Uygulama Türü: | Cıvatalı, Yarı Düz, Yağ ve Su Geçirmez | Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Cilalı Paslanmaz Çelik, özelleştirilmiş |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA | ||
| Vurgulamak: | Deniz donanımları manhole kapak montajı,Su geçirmez kanal kapağı montajı,ASTM F1142 Çukur kapağı montajı |
||
Ürün Açıklaması

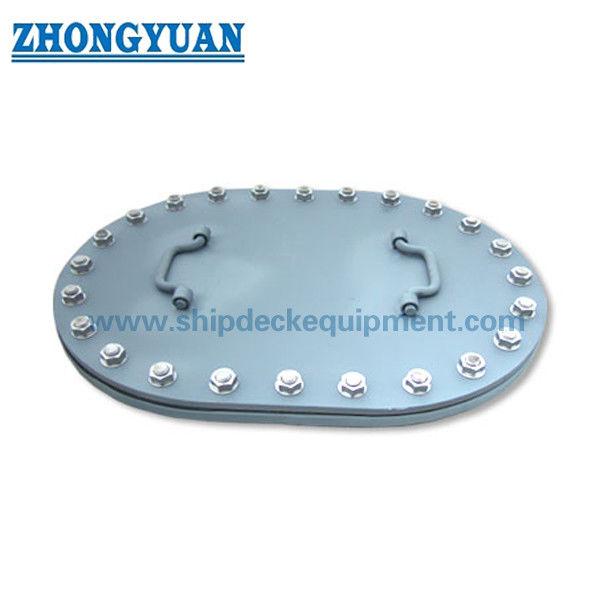

ASTM F1142 Cıvatalı Yarı Gömme Yağ Geçirmez Su Geçirmez Rögar Kapağı Komplesi
Tanım:
ASTM F1142 cıvatalı yarı gömme yağ geçirmez su geçirmez rögar kapağı tertibatıiTamamen aynı hizada olması gerekmeyen yağ ve su geçirmez kapakların gerekli olduğu güverte veya perdelerde kullanım içindir. Menhol kapağı tertibatları, kapaklar, montaj halkaları, contalar, kaynaklı saplamalar, pullar ve somunlarla tamamlanacaktır.
Ana Teknik Özellikler:
- Standart: ASTM F1142 - 2012
- Malzeme: Hafif Çelik, Paslanmaz Çelik,
- Cıvata ve Somun Malzemesi: Paslanmaz çelik, bronz, pirinç
- Conta: Buna A, Neopren veya Özelleştirilmiş;
- Test: Hidrolik basınç testi, Hava sızdırmazlık testi
- Boyut: Standart veya Özelleştirilmiş Olarak, Müşterinin çizimi olarak,
- Tip I—15- 23-inç.(381 - 584 mm) erişim açıklığı boyutu.Tip II-18- 24 inç.(457 - 610 mm) erişim açıklığı boyutu.
- Derece 1— 1 ⁄ 4 -in.(6,35 mm) kalın kapak plakası.Derece 2— 3 ⁄ 8 -in.(9,5 mm) kalın kapak plakası.Derece 3— 1 ⁄ 2 -in.(12,7 mm) kalın kapak plakası.
- Uygulama Tipi: Cıvatalı, Yarı Düz, Yağ ve Su Geçirmez
- Yüzey işleme: S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Cilalı, Galvanizli, özelleştirilmiş yüzey işlemi mevcuttur.
- Sınıflandırma Sertifikaları: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.
Ana teknik parametreler:
| Tip | Seviye | Plaka Kalınlık |
Güverte Kesimi Toplam büyüklük |
A | B | C | D | E,° | F,° | G | H | ben | J | K | |||||||||
| İçinde. | mm | İçinde. | mm | İçinde. | mm | İçinde. | mm | İçinde. | mm | İçinde. | mm | İçinde. | mm | İçinde. | mm | İçinde. | mm | ||||||
| Ⅰ | 1 | 1/4 | 6.5 | 15×23 | 381×584 | 2 | 3 3/8 | 86 | 6 3/4 | 171 | 7 | 21 | 147 | 7 1/2 | 191 | 8 | 203 | 9 1/4 | 235 | 101/2 | 267 | 4 | 102 |
| Ⅰ | 2 | 3/8 | 9.5 | 15×23 | 381×584 | 2 | 3 3/8 | 86 | 6 3/4 | 171 | 7 | 21 | 147 | 7 1/2 | 191 | 8 | 203 | 9 1/4 | 235 | 101/2 | 267 | 4 | 102 |
| Ⅰ | 3 | 1/2 | 12.5 | 15×23 | 381×584 | 2 | 3 3/8 | 86 | 6 3/4 | 171 | 7 | 21 | 147 | 7 1/2 | 191 | 8 | 203 | 9 1/4 | 235 | 101/2 | 267 | 4 | 102 |
| Ⅱ | 1 | 1/4 | 6.5 | 18×24 | 457×610 | 2 | 3 1/4 | 83 | 6 1/2 | 165 | 8 | 18 | 144 | 9 | 229 | 9 1/2 | 241 | 10 3/4 | 273 | 12 | 305 | 3 | 76 |
| Ⅱ | 2 | 3/8 | 9.5 | 18×24 | 457×610 | 2 | 3 1/4 | 83 | 6 1/2 | 165 | 8 | 21 | 144 | 9 | 229 | 9 1/2 | 241 | 10 3/4 | 273 | 12 | 305 | 3 | 76 |
| Ⅱ | 3 | 1/2 | 12.5 | 18×24 | 457×610 | 2 | 3 1/4 | 83 | 6 1/2 | 165 | 8 | 18 | 144 | 9 | 229 | 9 1/2 | 241 | 10 3/4 | 273 | 12 | 305 | 3 | 76 |
| Damızlık Miktar |
Tasarım Basıncı | Ağırlık | ||
| psi | kPa | libre | Kilogram | |
| 22 | 12 | 82.7 | 78 | 35 |
| 22 | 27 | 186.2 | 100 | 45 |
| 22 | 47.9 | 330.2 | 121 | 55 |
| 24 | 8.9 | 62.1 | 88 | 40 |
| 24 | 20 | 137.9 | 114 | 52 |
| 24 | 35.6 | 245.5 | 140 | 64 |
çizimleriASTM F1142 Cıvatalı Yarı Gömme Yağ Geçirmez Su Geçirmez Rögar Kapağı Komplesi
