50KN ETA depolama davulunun acil durum çekme çelik tel ip depolama davulunun
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Güvenlik Çekme Kapasitesi: | 50kn | Davul Kapasitesi: | 100m |
|---|---|---|---|
| Hava Motor Hızı: | 2400 dev/dak | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆: | 80mm |
| Kontrol konumu: | Yerel kontrol | Malzeme: | Hafif çelik |
| Yüzey İşlem: | S2.5 + 3 kat epoksi boyaya kadar kumlama | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, vb. |
| Vurgulamak: | 50KN Tek Tamburlu depolama vinci,50KN depolama vinci,50KN Gemi Çekme Ekipmanı |
||
Ürün Açıklaması
50KN ETA Depolama Tamburu | Acil Çekme Çelik Tel Halat Depolama Tamburu
Ürün Genel Bakışı
50KN ETA depolama tamburu, acil çekme düzenlemesi gerektiren gemilerde acil çekme çelik tel halatını depolamak için kullanılan pnömatik bir tambur düzeneğidir. Belirtilen tel halatın organize, korunmuş ve acil çekme hazırlığı sırasında konuşlandırılmaya hazır tutulması amaçlanmıştır, özellikle acil çekme hazırlığının önemli bir güvenlik ve operasyonel endişe olduğu yolcu gemileri, tankerler ve gaz taşıyıcıları gibi gemi tiplerinde.
Bu ürün, onaylanmış proje çizimi ve hesaplaması bu işlevi tanımlamadığı sürece, ana çekme vinci olarak değil, acil çekme halatı depolama ve elleçleme tamburu olarak ele alınmalıdır. Sağlanan veriler 50 kN güvenlik çekme kapasitesi, 100 m tambur kapasitesi, 80 mm halat çapı, yerel kontrol ve pnömatik motor tahriki belirtmektedir. Nihai halat yapısı, tambur boyutları, temel tasarımı, fren veya kilitleme düzenlemesi, sertifika kapsamı ve acil çekme düzenlemesi arayüzü gemi spesifikasyonuna göre doğrulanmalıdır.
Hızlı Özellikler
- Ürün tipi: ETA depolama tamburu → gemi acil çekme hazırlığı için acil çekme çelik tel halatını depolar.
- Güvenlik çekme kapasitesi: 50 kN → sağlanan çekme kapasitesi verisi olarak kullanılır; proje onayı olmadan SWL, MBL, test yükü veya çekme kapasitesine dönüştürülmemelidir.
- Tambur kapasitesi: 100 m → sağlanan verilerde belirtilen halat depolama kapasitesi; gerçek halat sarımı, flanş boşluğu ve tambur boyutları çizimle doğrulanmalıdır.
- Halat çapı: 80 mm → tambur oluğu / sarım alanı, halat elleçleme ve acil çekme düzenlemesi uyumluluğu için önemlidir.
- Tahrik düzenlemesi: pnömatik hava motoru → basınçlı hava kaynağının mevcut olduğu yerlerde uygundur; hava besleme kalitesi, hortum bağlantısı ve kontrol mantığı kontrol edilmelidir.
- Hava motoru verileri: 2400 dev/dak, 9 m³/dak hava tüketimi, 7 bar hava basıncı → teklif öncesi gemi hava sistemi onayı için anahtar veriler.
- Kontrol konumu: yerel kontrol → çalışma konumu, acil durdurma, fren veya kilit ve mürettebat erişimi genel yerleşim çizimi ile doğrulanmalıdır.
- Yüzey işlemi: Sa 2.5 kumlama + üç kat epoksi boya → nihai kaplama sistemi, DFT, renk ve rötuş prosedürü proje gereksinimlerini takip eder.
Ana Teknik Parametreler
| Öğe | Sağlanan Değer | Mühendislik / Teklif Anlamı |
| Ürün adı | 50KN ETA Depolama Tamburu | Gemi ETA düzenlemesi için acil çekme çelik tel halatı depolama tamburu. |
| Güvenlik çekme kapasitesi | 50 kN | Sağlanan verilerden çekme kapasitesi referansı; çekme SWL veya halat MBL olarak belirtilmemiştir. |
| Tambur kapasitesi | 100 m | Acil çekme çelik tel halatı için depolama uzunluğu; tambur boyutları doğrulanacaktır. |
| Tambur düzenlemesi | Tek tambur | Halat depolama ve yerel elleçleme için tek tambur konfigürasyonu. |
| Halat çapı | 80 mm | Tambur kapasitesi ve sarım alanı onayı için halat çapı referansı. |
| Hava motoru hızı | 2400 dev/dak | Pnömatik tahrik referansı; gerekirse redüktör ve tambur hızı doğrulanmalıdır. |
| Hava tüketimi | 9 m³/dak | Çalışma için gerekli gemi hava besleme kapasitesi. |
| Hava basıncı | 7 bar | Hava motoru çalışması için gerekli basınçlı hava basıncı. |
| Kontrol konumu | Yerel kontrol | Operatör erişimi, güvenlik durdurma ve kontrol düzeni çizimle doğrulanacaktır. |
| Malzeme | Yumuşak çelik | Kesin plaka / şaft / tambur malzeme kaliteleri üretimden önce doğrulanacaktır. |
| Yüzey işlemi | Sa 2.5 + üç kat epoksi boya | Deniz kaplaması referansı; nihai DFT, renk ve boya sistemi doğrulanacaktır. |
Seçim ve Sorgulama Rehberi
Adım 1: Ekipmanın çekme vinci veya kaldırma vinci olarak değil, acil çekme çelik tel halatı için bir ETA depolama tamburu olarak gerekli olduğunu doğrulayın.
Adım 2: Halat spesifikasyonunu doğrulayın: çap 80 mm, halat yapısı, halat sınıfı, gerçek uzunluk, uç bağlantısı, soket / kilit arayüzü ve halatın tamburla birlikte tedarik edilip edilmediği.
Adım 3: Yük terminolojisini ve onay temelini doğrulayın: 50 kN güvenlik çekme kapasitesi, gerekli çalışma çekme kuvveti, güvenlik faktörü, fren veya kilitleme gereksinimi ve sınıf onay gereksinimi.
Adım 4: Hava beslemesini doğrulayın: mevcut çalışma basıncı, hava akış kapasitesi, hava hattı boyutu, hava kalitesi, kontrol valfi düzenlemesi ve ek hava motoru belgelerinin gerekip gerekmediği.
Adım 5: Kurulum arayüzünü doğrulayın: güverte temeli, ayak izi, cıvatalı veya kaynaklı düzenleme, çevresel boşluk, halat yönü ve koçboynuzu, babalar, çekme braketi veya acil çekme bağlantısı ile ilişkisi.
Adım 6: Yüzey işlemini doğrulayın: Sa 2.5 kumlama, üç kat epoksi boya, nihai renk, DFT, korozyon kategorisi, rötuş boyası, gerekirse paslanmaz çelik seçeneği ve paketleme yöntemi.
Adım 7: Gemi tipi, miktar, sınıflandırma topluluğu gereksinimi, inceleme kapsamı, sertifika gereksinimi, genel yerleşim çizimi, teslimat noktası ve gerekli teslimat süresini sağlayın.
Yapı
Tek depolama tamburu | Tambur mili | Pnömatik hava motoru | Yerel kontrol düzenlemesi | Halat depolama alanı | Destek çerçevesi / taban | Fren veya kilitleme düzenlemesi doğrulanacak | Güverte temeli arayüzü | Deniz epoksi kaplaması
Depolama, Pnömatik Tahrik ve Mühendislik Avantajları
- Depolama tamburu, acil çekme çelik tel halatını belirli bir konumda tutarak, gevşek halat elleçlemesini azaltır ve çekme düzenlemesi gerektiğinde daha hızlı acil hazırlığı destekler.
- Pnömatik tahrik düzenlemesi, ekipmanın kendisinde elektrikli tahrik gücüne bağımlılığı ortadan kaldırır, ancak nihai seçimden önce gemi hava besleme kapasitesi ve basınç kararlılığı kontrol edilmelidir.
- Belirtilen 100 m halat kapasitesi, gerçek 80 mm halat yapısı, sarım yöntemi, flanş boşluğu ve onaylanmış çizimdeki depolama koşuluna karşı doğrulanmalıdır.
- Yerel kontrol, ekipman konumunda doğrudan mürettebat operasyonuna izin verir. Operatör erişimi, acil durdurma, güvenli durma alanı ve halat yolu gemi düzenlemesi ile birlikte gözden geçirilmelidir.
- 50 kN güvenlik çekme kapasitesi kontrollü halat elleçlemesi için kullanışlıdır, ancak otomatik olarak çekme yükü, SWL, test yükü veya halat kopma yükü değildir.
- Güverte temeli ve çevresindeki yapı, halat elleçleme yükleri tambur tabanından gemi yapısına aktarıldığı için tersane veya tasarım ofisi tarafından kontrol edilmelidir.
- Sa 2.5 yüzey hazırlığı ve üç kat epoksi boya ile kaplama, nihai kaplama sistemi doğru şekilde belirtildiğinde ekipmanı deniz güvertesi koşullarında korumaya yardımcı olur.
Özel Nitelikler
- Ürün Tipi: ETA depolama tamburu → gemi çekme hazırlığı için acil çekme halatı depolama ve elleçleme ekipmanı.
- Güvenlik Çekme Kapasitesi: 50 kN → sağlanan çekme kapasitesi terimi; onay olmadan SWL, MBL, çekme çekme veya kopma yükü olarak yeniden yazmayın.
- Tambur Kapasitesi: 100 m → belirtilen acil çekme çelik tel halatı için halat depolama uzunluğu.
- Halat Çapı: 80 mm → tambur kapasitesi, halat sarımı, makara / babalar uyumluluğu ve uç bağlantı boşluğu için anahtar temel.
- Tahrik Tipi: Hava motoru → gemi basınçlı hava kaynağının mevcut olduğu yerlerde pnömatik çalışma için uygundur.
- Hava Gereksinimi: 2400 dev/dak, 9 m³/dak, 7 bar → hava motoru verileri gemi servis hava kapasitesine karşı kontrol edilmelidir.
- Kontrol: Yerel kontrol → çalışma konumu ve güvenlik cihazları onaylanmış çizimde doğrulanmalıdır.
- Malzeme: Yumuşak çelik → kesin malzeme kaliteleri ve izlenebilirlik kapsamı sipariş gereksinimine göre doğrulanmalıdır.
- Yüzey İşlemi: Sa 2.5 + üç kat epoksi boya → nihai kaplama sistemi gemi boyama spesifikasyonunu takip eder.
- Sertifika Gereksinimi: Sipariş kapsamına göre mevcuttur → üretici sertifikası, malzeme sertifikası, sınıf sertifikası ve tanık denetimi tekliften önce kararlaştırılmalıdır.
Nasıl Çalışır
Acil çekme halatı tambura sarılır → Mürettebat yerel pnömatik kontrolü çalıştırır → Hava motoru halat elleçlemesi için tamburu döndürür → Halat, onaylanmış acil çekme prosedürüne göre serbest bırakılır veya geri alınır → Tepki yükleri şaft, çerçeve ve taban aracılığıyla gemi temeline aktarılır
Uygulamalar
Yolcu gemileri | Petrol tankerleri | Gaz taşıyıcıları | Acil çekme düzenleme istasyonları | Gemi çekme hazırlığı | Yeni inşa projeleri | Tadilat ve değiştirme projeleri
Sertifikalar ve Avantajlar
Sertifikalar proje gereksinimine, inceleme kapsamına, malzeme izlenebilirliğine ve sınıflandırma topluluğu onay prosedürüne göre düzenlenebilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

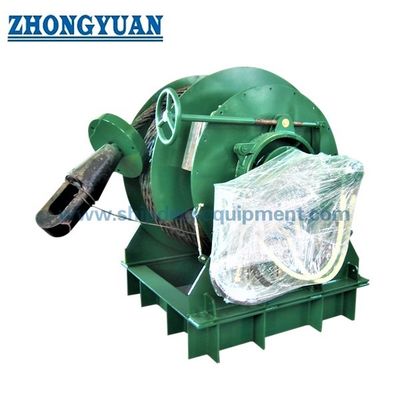

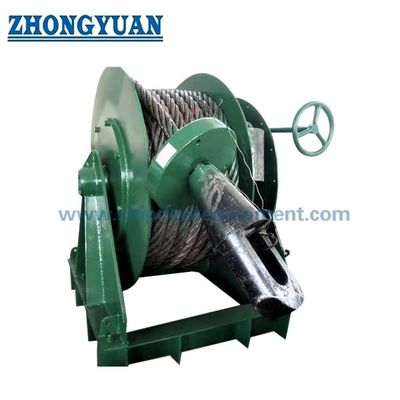

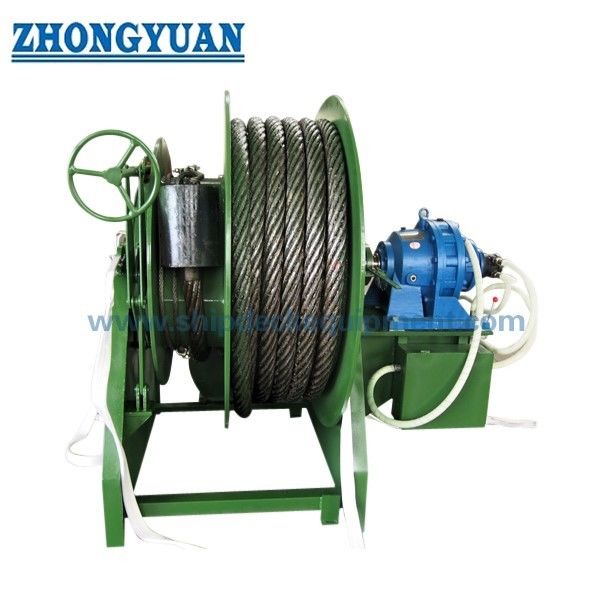

Çizim ve Fotoğraflar
SSS
S1: 50KN ETA depolama tamburu bir çekme vinci midir?
C1: Sağlanan verilere dayanarak bir çekme vinci olarak tanımlanmamalıdır. Ürün, acil çekme çelik tel halatı depolama tamburu olarak yazılmıştır. 50 kN güvenlik çekme kapasitesi, onaylanmış çizim ve hesaplama başka bir görev tanımlamadığı sürece, halat elleçleme çekme verisi olarak ele alınmalıdır.
S2: 50 kN güvenlik çekme kapasitesi SWL veya çekme yükü olarak kullanılabilir mi?
C2: Hayır. Sağlanan terim güvenlik çekme kapasitesidir. Üretici hesaplaması, proje yük tablosu, güvenlik faktörü ve sınıf onayı temeli olmadan SWL, MBL, test yükü, izin verilen yük veya çekme kapasitesine dönüştürülmemelidir.
S3: Teklif öncesinde hangi bilgilere ihtiyaç vardır?
C3: Halat çapı, halat uzunluğu, halat yapısı, tambur boyutları, hava beslemesi, hava motoru belgeleri, fren veya kilitleme düzenlemesi, yerel kontrol düzeni, güverte temeli, yüzey işlemi, sertifika gereksinimi, miktar, teslimat noktası ve teslimat süresini doğrulayın.
