Tek Nokta Demirleme Gemisi Çekme Ekipmanı için JIS F 2030 Sipere Monte Takoz
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Tip: | Tip B | Düzeneğin orijinal filtreleme verimliliği: | 400-800mm |
|---|---|---|---|
| Malzemeler: | Döküm C-Mn Çelik, Döküm Paslanmaz Çelik, ayrıca buz kırıcı için özel çelik de tedarik edebilir | Teknik standart: | JIS F2030-1978 |
| Ağırlık: | 190 ila 830 kg | Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Parlak Paslanmaz Çelik, özelleştirilmiş |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS | ||
| Vurgulamak: | B tipi tek nokta bağlama borusu,JIS F 2030-1978 tek nokta bağlama borusu,tek nokta deniz takozu |
||
Ürün Açıklaması
Bulwark Monteli Tek Noktalı Bağlama Kıç Mandalı | JIS F 2030 Tip B Dökme Çelik Bağlama Borusu
Ürün Genel Bakışı
JIS F 2030 Tip B, borda üzerine monte edilen tek noktalı bağlama kıç mandalı, tek noktalı bağlama düzenekleri kullanan gemilerin baş borda üzerine monte edilen dökme çelik bir bağlama borusudur. Bağlama halatını veya aşınma zincirini kontrollü oval ve eğimli bir geçitten yönlendirerek, halatın geminin baş yapısından geçtiği yerdeki yerel aşınmayı azaltmaya yardımcı olur.
Bu sayfa, 400 ila 800 nominal boyutlarındaki Tip B konfigürasyonu için yazılmıştır. Ürün normalde geminin SPM düzeneği, baş usturmaçası / zincir durdurucu düzeni, bağlama halatı veya aşınma zinciri boyutu, borda takviyesi, kaynak detayı, kaplama sistemi ve sınıf denetim kapsamı ile birlikte seçilir. Yük temeli, halat yapısı ve kurulum detayları projeye özel olduğundan, üretimden önce standart ve proje çizimi kontrol edilmelidir.
Hızlı Özellikler
- Ürün tipi: Borda üzerine monte edilen tek noktalı bağlama kıç mandalı → SPM bağlama halatını veya aşınma zincirini baş bordadan yönlendirir.
- Standart ve tip: JIS F 2030-1978 Tip B → Tip B şekli, boyutları, halat referans verileri ve hesaplanan kütle için referans.
- Nominal boyut aralığı: 400 / 500 / 600 / 700 / 800 → gemi çiziminin JIS F 2030 belirtmesi durumunda büyük baş bağlama borusu düzenekleri için uygundur.
- Referans halat aralığı: çelik halat 50–132 mm, manila halatı 30–70 mm, naylon halat 80–120 mm → yalnızca referans amaçlıdır ve doğrudan SWL, MBL veya test yükü değildir.
- Hesaplanan kütle: 190–830 kg → kurulum sırasında elleçleme, paketleme, kaldırma düzeni ve navlun tahmini için kullanışlıdır.
- Kurulum formu: baş borda kaynaklı yapı → çevredeki takviye, kaynak detayları ve halat yönlendirme açısı tersane veya tasarım ofisi tarafından kontrol edilmelidir.
- Üretim odak noktası: dökme çelik gövde, pürüzsüz halat temas yarıçapı, kontrollü oval açıklık, kaynak bölgesi hazırlığı ve kaplama kalitesi.
- Yüzey işlemi: Sa 2.5 kumlama + bir kat epoksi atölye astarı referans olarak → nihai kaplama veya cilalı paslanmaz çelik yüzey proje spesifikasyonunu takip eder.
Ana Teknik Parametreler
| Nominal boyut | U | U1 | U2 | Y | Y1 | Y2 | Y3 | Y4 | B | R | R1 | R2 | R3 | R4 | R5 | T | C |
| 400 | 400 | 800 | 600 | 300 | 320 | 300 | 200 | 260 | 350 | 150 | 310 | 230 | 270 | 200 | 200 | 35 | 65 |
| 500 | 500 | 960 | 720 | 400 | 370 | 350 | 250 | 310 | 400 | 200 | 360 | 280 | 300 | 240 | 230 | 40 | 70 |
| 600 | 600 | 1120 | 840 | 450 | 420 | 400 | 300 | 360 | 450 | 225 | 410 | 330 | 330 | 260 | 260 | 45 | 75 |
| 700 | 700 | 1280 | 960 | 500 | 470 | 450 | 350 | 410 | 500 | 250 | 460 | 380 | 350 | 280 | 290 | 50 | 80 |
| 800 | 800 | 1440 | 1080 | 600 | 520 | 500 | 400 | 460 | 550 | 300 | 510 | 430 | 370 | 320 | 320 | 55 | 85 |
|
Nominal boyut |
D | D1 | D2 | Referans | Uygulanabilir halatın nominal çapı (Referans) | ||
|
Hesaplanan kütle kg |
Çelik halat (6×24) |
Manila halatı |
Naylon halatı |
||||
| 400 | 50 | 90 | 70 | 190 | 50-60 | 30 | 80 |
| 500 | 50 | 120 | 80 | 310 | 62-73 | 40 | 90 |
| 600 | 75 | 150 | 90 | 460 | 76-92 | 50 | 100 |
| 700 | 100 | 180 | 100 | 660 | 95-114 | 60 | 110 |
| 800 | 100 | 210 | 110 | 830 | 117-132 | 70 | 120 |
Seçim ve Sorgulama Rehberi
Adım 1: Gemi çizimine göre JIS F 2030 Tip B borda üzerine monte edilen tek noktalı bağlama kıç mandalını ve 400 / 500 / 600 / 700 / 800 nominal boyutunu onaylayın.
Adım 2: Tek noktalı bağlama düzenini, baş konumunu, halat veya aşınma zinciri rotasını ve projenin yeni inşa mı yoksa değişim mi olduğunu onaylayın.
Adım 3: Uygulanabilir hat bilgilerini onaylayın: çelik halat, manila halatı, naylon halatı veya aşınma zinciri boyutu, yapısı, MBL, beklenen hat açısı ve temas yönü.
Adım 4: Borda açıklığını, kaynaklı bağlantı alanını, yerel takviyeyi, kurulum boşluğunu ve baş babaları, zincir durdurucuyu veya diğer SPM ekipmanlarıyla ilişkisini onaylayın.
Adım 5: Malzeme gereksinimini onaylayın: proje gereksinimine göre dökme çelik, dökme paslanmaz çelik veya düşük sıcaklık / buz sınıfı hizmet için özel çelik (belirtilmişse).
Adım 6: Yüzey işlemini, kaplama sistemini, denetim kapsamını, malzeme izlenebilirliğini, NDT gereksinimini, sınıf tanıklığını, miktarı, varış yerini ve gerekli teslimat süresini onaylayın.
Yapı
Dökme çelik bağlama borusu gövdesi | Oval eğimli halat açıklığı | Pürüzsüz halat temas yarıçapı | Baş borda kaynaklı arayüz | Yerel takviye alanı | Referans halat / aşınma zinciri geçişi | Atölye astarı veya belirtilen yüzey işlemi
Döküm, Halat Yönlendirme ve Kurulum Avantajları
- Oval eğimli açıklık, halat yönünün gemi bağlama düzeni tarafından kontrol edildiği baş bordadan SPM hattını yönlendirmek için uygundur.
- Pürüzsüz döküm halat temas yüzeyleri, keskin yerel teması azaltmaya yardımcı olur ve bağlama işlemi sırasında çelik halat, lifli halat veya aşınma zinciri için daha iyi koruma sağlar.
- Döküm gövde, boyut doğruluğu, açıklık geometrisi, geçiş yarıçapı ve halat temasını veya denetim kabulünü etkileyebilecek yüzey kusurları açısından kontrol edilmelidir.
- Ürün bir kaldırma bağlantı elemanı değildir. Bir bağlama kılavuz bileşenidir; herhangi bir yük onayı gemi düzenine, hat yüküne, kaynak tasarımına ve sınıf incelemesine dayanmalıdır.
- Baş borda kaynaklı arayüz, gövde takviyesi, kaynak detayı ve SPM hattının gerçek yönlendirme açısı ile birlikte kontrol edilmelidir.
- Malzeme izlenebilirliği, döküm denetimi, boyut denetimi, NDT ve sınıf tanıklığı, üzerinde anlaşmaya varılan proje ve onay kapsamına göre düzenlenebilir.
Özel Nitelikler
- Standart: JIS F 2030-1978 → gemi spesifikasyonu veya çizimi JIS tek noktalı bağlama borusu boyutlarını gerektirdiğinde kullanılır.
- Tip: Tip B → SPM halatı veya aşınma zinciri yönlendirmesi için borda üzerine monte edilen düzenek.
- Nominal Boyut: 400 / 500 / 600 / 700 / 800 → gemi çizimine, hat boyutuna ve kurulum alanına göre seçin.
- Referans Halat Verileri: Çelik halat / manila halatı / naylon halatı değerleri yalnızca referanstır → doğrudan SWL, MBL veya test yükü olarak kullanılmamalıdır.
- Malzeme: Dökme C-Mn çeliği veya dökme paslanmaz çelik → kesin sınıf ve sertifika kapsamı tekliften önce teyit edilmelidir.
- Yüzey İşlemi: Sa 2.5 kumlama + epoksi atölye astarı referans olarak → nihai kaplama gemi boyama spesifikasyonunu veya müşteri gereksinimini takip eder.
- Kurulum: Baş borda kaynaklı → açıklık, takviye, kaynak detayı ve hat yönlendirme açısı onaylanmış düzenek çizimine uymalıdır.
- Sertifika Gereksinimi: Sipariş kapsamına göre mevcuttur → üretici sertifikası, malzeme sertifikası, sınıf sertifikası, NDT raporu veya tanıklık denetimi tekliften önce üzerinde anlaşılmalıdır.
Nasıl Çalışır
SPM hattı gemi başına yaklaşır → Hat veya aşınma zinciri eğimli bağlama kıç mandalından geçer → Pürüzsüz döküm temas yarıçapı hat yolunu yönlendirir → Yerel temas kuvveti kaynaklı borda yapısı aracılığıyla aktarılır → Baş takviyesi, denetim ve nihai kaplama kurulumu tamamlar
Uygulamalar
Tankerler | Büyük gemiler | Baş tek noktalı bağlama düzenekleri | SPM bağlama istasyonları | Bağlama borusu değişimi | Yeni inşa projeleri | Offshore yükleme / boşaltma terminali arayüz ekipmanları
Sertifikalar ve Avantajlar
Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

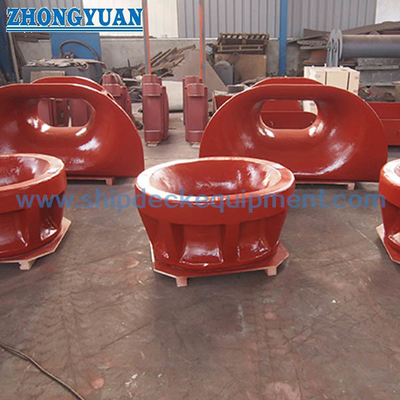

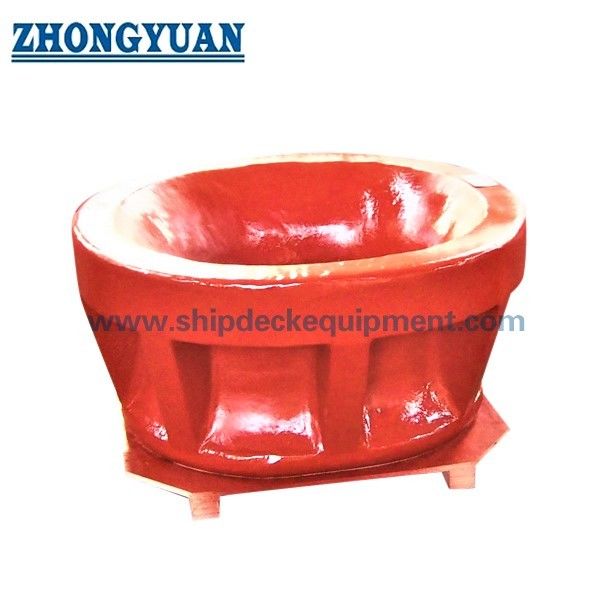

Çizim ve Fotoğraflar
SSS
S1: Referans halat çapı bağlama kıç mandalının SWL'si midir?
C1: Hayır. Çelik halat, manila halatı ve naylon halatı değerleri, verilen tablodaki referans halat boyutlarıdır. Onaylanmış gemi bağlama hesaplaması ve sınıf incelemesi olmadan SWL, MBL, kopma yükü veya test yükü olarak yazılmamalıdır.
S2: JIS F 2030 Tip B neden normalde baş bordaya monte edilir?
C2: Tip B, tek noktalı bağlama düzenekleri için borda üzerine monte edilen bir bağlama borusu olarak kullanılır. Halat temas alanındaki aşınmayı azaltmaya yardımcı olurken, bağlama halatını veya aşınma zincirini baş yapısından yönlendirir.
S3: Tekliften önce hangi bilgilere ihtiyaç vardır?
C3: JIS F 2030 Tip B, nominal boyut, halat veya aşınma zinciri boyutu, malzeme sınıfı, yüzey işlemi, miktar, baş kurulum çizimi, takviye gereksinimi, sertifika kapsamı, teslimat varış yeri ve gerekli teslimat süresini onaylayın.
