Denizcilik El Çaplama Çaplama.

Denizcilik Kılavuzu Kaplin Vinci |El Gemi Güverte Ekipmanları için Operasyon Vinci

Ürüne Genel Bakış

Tek tamburlu el bağlantı vinci, elektrik veya hidrolik gücün gerekli olmadığı mavnalar, iç su yolu gemileri, iş tekneleri ve küçük güverte düzenlemeleri üzerinde halat elleçleme, hafif çekme, konumlandırma ve tutma işleri için kullanılan, elle çalıştırılan bir güverte vincidir. Hareketi kontrol etmek ve çalışma sırasında halat gerginliğini tutmak için kullanılan dişli transmisyon ve mandal veya fren düzenlemesine sahip bir el çarkı veya manivela kolu ile çalıştırılır.

Bu ürün, söz konusu görev için özel sertifikalı bir tasarım sağlanmadığı sürece, motorlu bir çekme vinci, kaldırma vinci veya personel kaldırma cihazı olarak değil, manuel bir halat taşıma ve tutma vinci olarak konumlandırılmalıdır. Sağlanan veriler, güvenli çekme kapasitesi, tutma yükü, tek tambur düzeni, isteğe bağlı fren veya mandal ve özelleştirilmiş tambur kapasitesi sağlar. Halat çapı, tambur boyutu, dişli oranı, montaj tabanı, el kuvveti ve sertifika kapsamı, teklif ve üretimden önce onaylanmalıdır.

Hızlı Özellikler

• Ürün tipi: Tek tamburlu manuel elle bağlamalı vinç → güverte halatının manuel olarak taşınması ve tutulması uygulamaları için uygundur.

• Emniyet çekme kapasitesi: 5–100 kN → ana çekme seçim parametresi olarak kullanılır; onaylı hesaplama yapılmadan SWL, MBL veya çekme kapasitesine dönüştürülmemelidir.

• Tutma yükü: 50–1000 kN → tutma cihazı veya fren/mandal düzeniyle ilgilidir; manuel çekme kapasitesi ile aynı şey değildir.

• Tambur kapasitesi: Özelleştirilmiş → halat çapı, halat uzunluğu, filo açısı, tambur genişliği ve flanş yüksekliği her proje için onaylanmalıdır.

• Çalıştırma yöntemi: El çarkı veya kol → basit manuel çalıştırma ve yerel kontrolün gerekli olduğu yerler için uygundur.

• Tutma cihazı: Fren veya mandal → Halat gerginliği tutulurken tamburun kontrolsüz dönmesini önlemek için kullanılır.

• Yapı: Dişli transmisyonlu tek tambur → Dişli oranı ve hız değişimi, çekme kuvveti ve el kuvveti ihtiyacına göre doğrulanmalıdır.

• Yüzey işleme: Sa 2,5 raspa + 3 katmanlı epoksi boya veya galvaniz kaplama → son kaplama deniz ortamına ve proje spesifikasyonuna uygundur.

Ana Teknik Parametreler

Seçim ve Sorgulama Kılavuzu

1. Adım:Halat taşıma görevine, beklenen hat gerilimine ve fiili çalışma koşuluna göre gerekli güvenlik çekme kapasitesini 5–100 kN aralığında doğrulayın.

Adım 2:Tutma yükü gereksinimini ve vincin bir mandal cihazına, mekanik frene veya her ikisine birden ihtiyaç duyup duymadığını doğrulayın. Tutma yükü çekme kapasitesinden ayrı olarak kontrol edilmelidir.

3. Adım:Halat tipini, halat çapını, halat uzunluğunu ve gerekli tambur kapasitesini doğrulayın. Tambur genişliği, flanş yüksekliği, halat katman sayısı ve halat sabitleme yöntemi çizim ile teyit edilmelidir.

4. Adım:Çalıştırma yöntemini onaylayın: el çarkı, kol kolu, vites değiştirme düzeni, operatör konumu ve tek kişinin çalışması için kabul edilebilir el kuvveti.

Adım 5:Güverte montaj düzenlemesini, taban kaplama alanını, cıvata veya kaynak detayını, çevre açıklığını ve kurulumun yeni inşa, değiştirme, mavna veya iç su yolu gemisi için olup olmadığını doğrulayın.

Adım 6:Malzemeyi, yüzey işlemini, paslanmaz çelik seçeneğini, galvanizli kaplamayı, kaplama sistemini, sertifika gerekliliğini, miktarını, varış yerini ve teslimat gerekliliğini onaylayın.

Yapı ve Bileşenler

Tek halatlı tambur | Yan çerçeve | El çarkı veya kol kolu | Dişli şanzıman | Cırcırlı mandal veya tutan köpek | Mekanik fren seçeneği | Tambur mili ve burç/yatak alanı | Halat sabitleme noktası | Güverte montaj tabanı | Koruyucu kapak onaylanacak

Manuel Çalıştırma, Dişli ve Tutma Avantajları

• Manuel çalıştırma, hidrolik veya elektrik gücünün bulunmadığı veya basit bir yerel çalıştırma cihazının tercih edildiği yerlerde halat taşımaya olanak tanır.

• Dişli aktarımı, daha yüksek çekme kuvveti için mekanik avantaj sağlayabilir, dişli değişimi ise tasarıma bağlı olarak daha hızlı gevşeklik alma veya daha kolay vinçleme için kullanılabilir.

• Bir cırcırlı mandal, tutma köpeği veya fren düzenlemesi, halat gerginliğinin korunmasına yardımcı olur ve çalışma sırasında tamburun kontrolsüz şekilde ters dönmesi riskini azaltır.

• Tek tamburlu yapının denetimi ve bakımı basit olduğundan mavnalar, iç su yolu gemileri ve küçük güverte ekipmanı düzenlemeleri için uygundur.

• Manuel çalıştırmanın pratik ve güvenli olması için operatör konumu, el çarkı yarıçapı, kol uzunluğu, dişli kapağı ve çevredeki açıklık kontrol edilmelidir.

• Bu sayfada vinç, kaldırma ekipmanı olarak sunulmamaktadır. Kaldırma, personel kaldırma veya yük destekleme görevi, ayrı bir sertifikalı tasarım, onaylı fren sistemi ve projeye özel doğrulama gerektirir.

Özel Özellikler

• Ürün Tipi: Tek tamburlu manuel elle bağlama vinci → gemi ve mavna uygulamaları için güverteye monteli manuel halat taşıma vinci.

• Çekme Aralığı: 5–100 kN → çalışma yüküne ve halat taşıma görevine göre seçin.

• Tutma Aralığı: 50–1000 kN → mühendislik seçiminde kullanmadan önce fren veya mandal değerini, test esasını ve güvenlik faktörünü doğrulayın.

• Tambur Kapasitesi: Özelleştirilmiş → halat çapı ve gerekli halat uzunluğu tambur boyutlarını belirler.

• Çalıştırma: El çarkı veya tutma kolu → operatörün erişimine ve gerekli el gücüne göre seçim yapın.

• Hız / Vites: Vites değiştirme düzenlemesi onaylanacak → Belirtildiğinde gevşek kaldırma için daha yüksek hız ve daha ağır çekme için daha düşük hız düşünülebilir.

• Malzeme: Yumuşak çelik veya paslanmaz çelik → kesin kalite ve malzeme sertifikası kapsamı onaylanmalıdır.

• Yüzey İşlemi: Epoksi boya sistemi veya galvaniz kaplama → hazne alanına, korozyona maruz kalma durumuna ve bakım gereksinimine göre seçin.

• Sertifika Gereksinimi: Sipariş kapsamına göre mevcuttur → Teklif vermeden önce üretici sertifikası, malzeme sertifikası, sınıf sertifikası veya tanık muayenesi onaylanmalıdır.

Nasıl Çalışır?

Operatör el çarkını veya kolu döndürür → Dişli şanzıman tek tamburu çalıştırır → Halat kontrol altında sarılır veya ödenir → Gerektiğinde cırcır, tutucu dişli veya fren tamburu tutar → Halat gerilimi tambur mili, çerçeve ve montaj tabanı aracılığıyla tabla yapısına aktarılır

Uygulamalar

Mavnalar | İç su yolu gemileri | Küçük iş tekneleri | Servis gemileri | Tersane halat taşıma | Bağlama halatı ayarı | Güverte yardımcı halat taşıma | Manuel güverte vinçlerinin değiştirilmesi

Sertifikalar ve Avantajlar

Sertifikalar proje ihtiyacına, muayene kapsamına, malzeme izlenebilirliğine ve klas kuruluşu onay prosedürüne göre düzenlenebilmektedir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

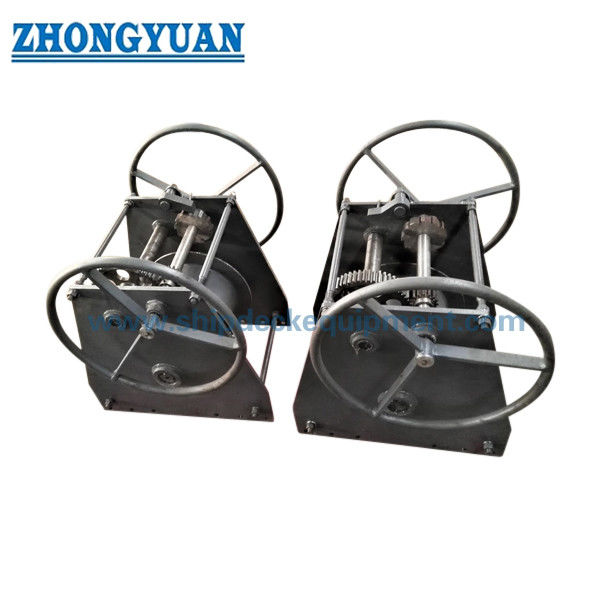

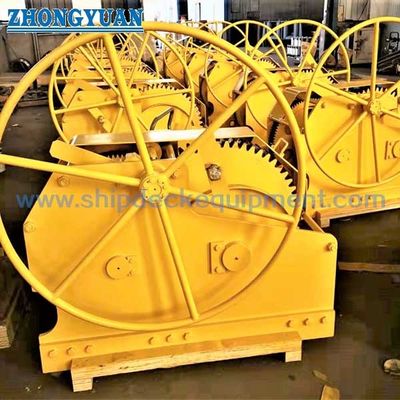

Çizim ve Fotoğraflar

SSS

Soru 1: Doğru manuel elle bağlantı vinci nasıl seçilmelidir?

A1: Vinci, güvenlik çekme kapasitesine, tutma yüküne, halat tipine, halat çapına, halat uzunluğuna, tambur kapasitesine, çalışma yöntemine, dişli oranına, fren veya mandal gereksinimine ve güverte kurulum durumuna göre seçin. Değiştirme projeleri için mevcut temel ve halat hattı da kontrol edilmelidir.

S2: Güvenlik çekme kapasitesi ile tutma yükü arasındaki fark nedir?

Cevap 2: Güvenlik çekme kapasitesi, manuel vinçle kaldırma için çekme seçim parametresini ifade eder. Tutma yükü, tutma cihazının, mandalın veya fren düzeninin halat gerginliğini tutma kabiliyetini ifade eder. Bu iki değer karıştırılmamalı ve mühendislik onayından önce kesin test esası doğrulanmalıdır.

S3: Bu manuel vinç, kaldırma vinci olarak kullanılabilir mi?

A3: Varsayılan olarak değil. Bu sayfada manuel güverte halat taşıma vinci açıklanmaktadır. Kaldırma veya personelle ilgili kullanım, proje gereksinimlerine göre özel sertifikalı kaldırma tasarımı, onaylı fren düzenlemesi, yük testi ve sınıf veya otorite onayı gerektirir.

Tek Tamburlu El Bağlantılı Vinçin Çizimi Manuel Çalıştırma Vinci Gemi Güverte Ekipmanı
