Düşük voltajlı kıyı güç yönetimi sistemi için elektrik kablosu rulo
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan |
| Sertifika: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | Elektrik Kablo Makarası |
| Belge: | Electric Shore Cable Reel....pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | to be quoted case by case |
| Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
| Teslim süresi: | teklife göre |
| Ödeme koşulları: | TT, L/C, vb. |
| Yetenek temini: | 1.000 adet/yıl |
|
Detay Bilgi |
|||
| Vurgulamak: | Kıyıda elektrik kablosu rulo,Düşük voltajlı kablo ruloları,Elektrik Kablosu Rulo |
||
|---|---|---|---|
Ürün Açıklaması

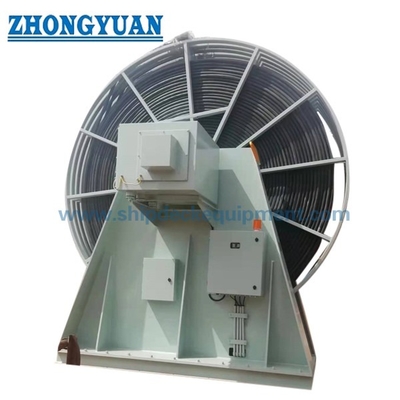

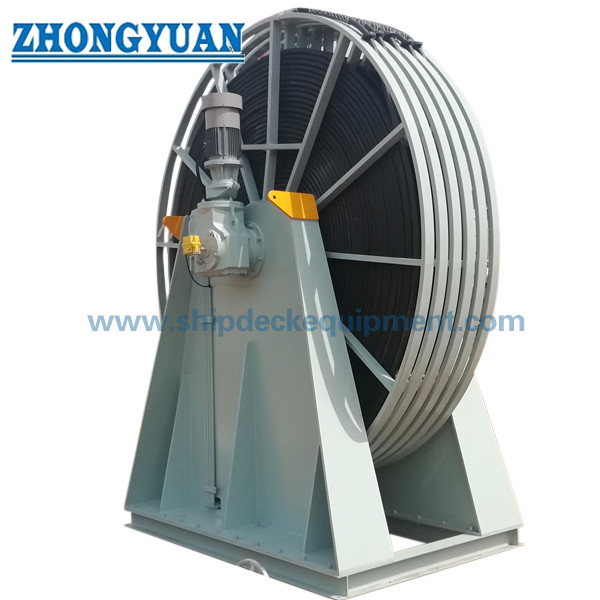

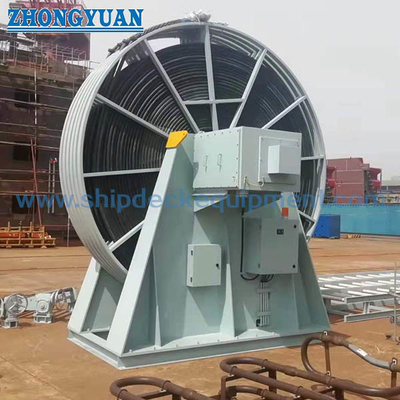

Düşük Voltajlı Kıyı Güç Kablosu Yönetim Sistemi için Elektrik Kablo Bobini
Açıklama:
Bu kablo yönetim sistemi 3*185 düşük voltajlı kablo ve özel bir kıyı elektrik fişle donatılmıştır.ve kablo vinç tasarımı geminin çalışma koşullarını karşılar.Kıyı güç kutusunun nominal akım taşıma kapasitesi 350A'dır. Kablo yönetim sisteminin ve kıyı güç kutusunun koruma seviyesi IP56'dır.
Ürün Özelliği:
IEC kurallarına uygunluk, sınıf kurallarına uygunluk, ulusal kurallara uygunluk
Gemide veya kıyıda kurulum
IP56 koruması
Kablo uzunluğu ayarlanabilir
Uzaktan ve yerel kontrol
Kablo Uzunluğu İzleme
Acil duraklama ve alarm
Otomatik Yönetim Fonksiyonu, Otomatik gerileme, geri alma ve serbest bırakma
Standartlar ve özellikler
IEC/ISO/IEEE 80005-3-2016< Limanlardaki Uygulama Bağlantıları - Bölüm 3: Düşük Voltajlı Sahil Bağlantı (LVSC) Sistemleri - Genel Gereksinimler ((IEC)
60309-5)>
IEC 60309-1
IEC 60309-5
Düşük gerilimli kıyı elektrik bağlantı sistemleri için aksesuarlar ((2017)>
GB/T 36028.2-2018
GB/T 11918.5-2020
sistemleri) >
GD22-2015 Elektriksel ve elektronik ürünlerin tip onayı testi için kılavuz
Bölüm 1, Bölüm 3, Bölüm 2,3, CCS'nin Dördüncü Bölümü
Bölüm 1, Bölüm Üç, Bölüm 2, Bölüm Dört CCS
CCS'nin 1. Bölümü, 2. Bölümü, 3. Bölümü, 3. Bölümü
CCS'nin 7.8. bölümü
Bölüm 5, Bölüm 11
2020 ve Değişiklikleri, MSA, P.R. Çin
Bölüm 2, Beşinci Bölüm
Bölüm 3
Bölüm 2, Bölüm Sekiz
MSA'nın Değişiklikleri, P.R. Çin
Çevre Koşulları
1) Kurulum yeri:Gemideki kurulum.
2) Çevre sıcaklığı:-25°C+45°C
3) Nitelikli Nem: ≤98%
4) Yükseklik:≤1000m
Özet
Bu Kablo Yönetim Sistemi esas olarak çerçeve, kablo bobini, motor ve redüktör montajından oluşur. elektrikli kayma halka montajı, elektrikli kontrol sistemi, histerez bağlantısı,Kıyı güç kablosu ve kıyı güç fişleri ve diğer bileşenler.
| S/N | Adı | miktarı |
| 1 | Çerçeve montajı | 1 |
| 2 | Kablo bobini montajı | |
| 3 | Motor ve redüktor montajı | 1 |
| 4 | Elektrikli kayma halkaları | 1 |
| 5 | Elektrikli kontrol sistemi | 1 |
| 6 | Hysteresis bağlantısı | 1 |
| 7 | Kıyı güç kablosu 3*185+1*95+4*2.5 | 50m*1 |
| 8 | Kıyı elektrik fişleri | 1 |
Kablo vinci, motorla tahrik edilen kablo rulonuna 50 metrelik bir kabloyu düzgün bir şekilde toplar.
Ana fonksiyonlar
Kabloyu topla.
Manual operasyon kontrol kutusu kabloyu toplama düğmesinde, vinç kabloyu toplayın.
Uzaktan kumandayı kullanarak kabloyu da alabilirsiniz.
El işletim kontrol kutusu, kabloyu serbest bırakan düğmede, vinç kabloyu serbest bırakır.
Uzaktan kumandayı kullanarak kabloyu da serbest bırakabilirsiniz.
Kablo Uzunluğu İzleme
Kablo tamamen sarıldığında sarma işlemini durdurur ve ekran gösterir.
Son 4 dönüş olduğunda, ekran ve sesli görüntü alarmı yanıt verir.
Son bir dönüş olduğunda, kıyıda güvenlik devri kıyıda güç kaynağından kesilir ve ekran ve sesli görsel alarm yanıt verir.
Acil duraklama
Acil durma düğmesine basmak, kıyıda bulunan güç kaynağının ve vinç kontrol sisteminin güvenlik devresini kesiyor.
Kablo Otomatik Yönetimi Fonksiyonu
Kıyıda güç kullanımı sırasında, kablo sarmalı, kablo gerilimindeki değişikliği gerçek zamanlı olarak tespit edebilir.Kablo bobini, kabloyu çok sıkı veya çok gevşek olmaktan korumak için kablo gerilme değerindeki değişime göre karadan gemiye bağlantı kablosunu otomatik olarak serbest bırakabilir veya saklayabilir.
Otomatik kablo salınımı: Geminin yükü boşaltması veya gelgit yükseldiğinde, geminin yükselmesine neden olduğunda, kablo gerilimi artar ve izlenen kablo gerilimi önceden ayarlanmış değeri aştığında,kontrol sistemi otomatik olarak kablo belirli bir uzunlukta serbest bırakmak için motor kontrol ederİzlenen kablo gerilme değeri normale döndüğünde, kontrol sistemi motorun kabloyu serbest bırakmayı durdurması için sinyal verir.ve motor dönmeyi durdurur ve aynı anda fren çalıştırır.
Otomatik kablo geri alımı: Geminin yüklendiği veya gelgit düştüğünde, geminin inişine neden olduğunda, kablo gerilimi azalır.kontrol sistemi otomatik olarak kablo belirli bir uzunluk almak için motor kontrol ederİzlenen kablo gerilme değeri normale döndüğünde, kontrol sistemi, motorun kablo alımını durdurması için sinyal verir.ve motor dönmeyi durdurur ve aynı anda fren çalıştırır.
Ana bileşenlerin teknik parametreleri
Inverter motoru
|
Rated Güç |
Rated Voltaj |
Rated sıklık |
Rated Mevcut |
Rated Hız |
Sınıf koruma |
İzolasyon sınıfı |
| 2.2KW | 380V/440V | 50Hz/60Hz | 5.1A/4.5A | 1405 r/min ile 1730 r/min arasında | IP56 | F |
Redüktör
| oranı | Çıkış maksimum tork | Maks. izin verilen radyal kuvvet | Koruma sınıfı |
| 146:1 | 2100N.m | 27300N | IP56 |
Hysteresis bağlantısı
| Çıktı tork | İsimlendirilmiş hız | Koruma sınıfı |
| 5 ~ 8Nm | ≤1800r/min | IP56 |
Kablo bobini montajı
| Türü | Bobin türü | Boyutları | Uzunluk |
Bobin malzemesi ve Yüzey işleme |
Koruma sınıfı |
| rulo | Tek sıra, çok katmanlı |
(O.D x I.D x genişlik): Φ2250xΦ800x600mm |
~50m*1 (diametri ≤ 65mm) |
Çelik + püskürtülmüş denizci Korozyona karşı boya. |
IP56 |
Elektrikli kayma halkaları
| Türü | Kayma yüzüğü: | Halka Elektrik Kapasitesi | Koruma sınıfı |
|
Elektrikli kayma halkaları Ruloya yerleştirilir.
|
3 Güç halkaları 1 Dünya halkaları 4 Kontrol halkaları |
3*350A+1*200A+4*20A | IP56 |
Kontrol kutusu ve bağlantı kutusu
| Malzeme | Koruma sınıfı |
| 304 paslanmaz çelik | IP56 |
Kıyı elektrik kablosu
| Model | Türü | Çapraz | Uzunluk | miktarı | Koruma sınıfı |
| 3 çarpı 185+1 çarpı 95+4 çarpı 2.5 | CADEF | ≤ 65 mm | ~50m*1 | 1 | IP56 |
Kıyı elektrik fişleri
| Model | Türü | Adlık Voltaj | Rütbeli akım | miktarı | miktarı | Koruma sınıfı |
| JL17 |
3 Güç çekirdeği, 1 Dünya çekirdeği, 4 Kontrol çekirdeği |
AC690
|
350A | 1 | 1 | IP56 |
ÇizimDüşük Voltajlı Kıyı Güç Kablosu Yönetim Sistemi için Elektrik Kablo Bobini
