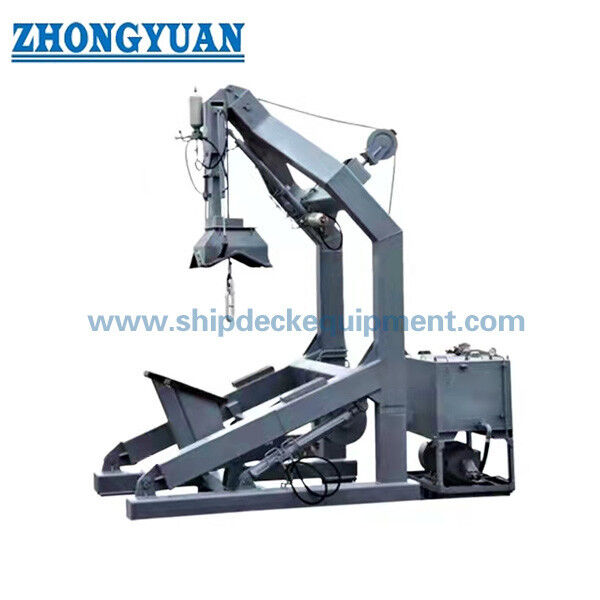

Hızlı Kurtarma Botu Fırlatma Aparatı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Model NO.: | JYH31 | Kaldırma çalışma yükü: | 31KN |
|---|---|---|---|
| Çalışma yükünün azaltılması: | 31KN | Kaldırma hızı: | ≥48 m/dak |
| İndirme hızı: | 48- 60 m/dak | Maks. Uzunluğun düşürülmesi: | 30 dakika |
| Tasarım koşulu: | 20° listeleyin, 10° kırpın | Uygun tam yüklü teknenin ağırlığı: | ≤ 31KN |
| Vurgulamak: | MODU hızlı kurtarma botu matafora,hızlı kurtarma botu matafora,MODU deniz hayat kurtarıcı ekipman |
||
Ürün Açıklaması
Hızlı Kurtarma Botu Fırlatma Aparatı
Ürün Genel Bakışı
Bu hızlı kurtarma botu fırlatma aparatı, hızlı bir kurtarma botunun yüksek hızlı fırlatılması ve kurtarılması için tasarlanmış, hidrolik dışa doğru hareketli, tek halatlı bir vinçtir. Belgelenmiş konfigürasyon, 31 kN maksimum çalışma, kaldırma ve indirme yükü referansı, en az 48 m/dak yüksek hızlı kaldırma, hidrolik şok emilimi ve aktif gerginlik / dalga telafi sistemi özelliklerine sahiptir.
Sistem, normal bir kurtarma botu yerine bir hızlı kurtarma botuna uyarlanmıştır. Yüksek kurtarma hızı, depolanmış enerji ile dışa doğru hareket, hidrolik kontrol ve şok/gerginlik fonksiyonları, hızlı kurtarma botlarının operasyonel taleplerini karşılar. İlgili hidrolik vinç, kendi 33 kN çalışma yükü referansına sahiptir ve vincin 31 kN onaylı yükünden karıştırılmamalıdır.
Hızlı Özellikler
- Vinç tipi: Hidrolik dışa doğru hareketli tek halatlı hızlı kurtarma botu vinci
- Maksimum çalışma / kaldırma / indirme yükü: 31 kN
- MED sertifikasında minimum çalışma yükü: 5 kN
- Bot kaldırma hızı: ≥48 m/dak / ≥0.8 m/s
- İndirme yüksekliği: Teknik özellikte 30 m
- Şok emici: Hidrolik tip
- Gerginlik sistemi: Aktif dalga telafisi / aktif gerginlik sistemi
Ana Teknik Parametreler
| Parametre | H31 Vinci | İlgili HW33 Vinç / Arayüz |
| Çalışma yükü | 31 kN | 33 kN vinç çalışma yükü referansı |
| Kaldırma yükü | 31 kN | Hidrolik kaldırma |
| İndirme yükü | 31 kN | Hidrolik indirme |
| Minimum çalışma yükü | Tarihi MED sertifikasında 5 kN | — |
| Kaldırma hızı | ≥48 m/dak | Tarihi MED sertifikasında minimum 0.8 m/s |
| İndirme yüksekliği | 30 m | Proje spesifikasyonu |
| Tel halat | Ø18 mm, dönme/korozyona dayanıklı | Tarihi MED sertifikasında MBL 186 kN |
| Depolanmış enerji | Tarihi MED sertifikasında 63 L akümülatör | Dışa doğru hareket fonksiyonu için kullanılır |
| Sistem ağırlığı | ~4.200 kg vinç dahil | — |
Yapı ve Bileşenler
Belgelenmiş sistem, vinç kolu yapısını, pivot ve silindir taban ünitelerini, hidrolik pompa istasyonunu, akümülatörü, hidrolik silindirleri, baş makarasını, tampon ünitesini, limit ünitesini, bot desteği ve bağlama düzenini, ilgili hidrolik vinci, elektrikli/hidrolik kontrolleri ve ana tel halatı içerir.
Tahrik ve Kontrol
Vinç hidrolik olarak çalıştırılır. Belgelenmiş teknik özellik, hidrolik sistem için 55 kW, 440 V / 60 Hz / üç fazlı bir motor gösterirken, ilgili hidrolik vinç kaldırma ve indirme işlemlerini gerçekleştirir. Belgelenmiş konfigürasyonda acil durum kaldırma el pompası ile yapılır. Depolanmış enerji akümülatörü, onaylanmış sistem düzenine uygun olarak dışa doğru hareketi destekler.
Şok Emilimi ve Aktif Gerginlik
Fırlatma ve kurtarma sırasında geçici yükleri azaltmak için belgelenmiş H31 sistemine bir hidrolik şok emici dahildir. Teknik özellik ayrıca aktif gerginlik / dalga telafisi fonksiyonunu da tanımlar. Bu özellikler, genel hızlı kurtarma botu vinçleri için değil, sistem fonksiyonları olarak ele alınmalıdır.
Nasıl Çalışır
Hızlı kurtarma botu içeriye bindirilir, tek halatlı kancaya bağlanır ve hidrolik olarak dışa doğru hareket ettirilir. Vinç, kontrollü fırlatma dizisi altında botu indirir. Kurtarma sırasında, yüksek hızlı hidrolik vinç, onaylanmış yük ve hızda botu kaldırırken, şok/gerginlik sistemi, onaylanmış çalışma zarfı içinde bot ve gemi arasındaki dinamik arayüzü yönetir.
Muayene ve Dokümantasyon
Tarihi MED tip inceleme paketi, genel yerleşim, elektrik ve hidrolik sistem çizimlerini, akümülatör ve tampon ünitesi çizimlerini, tel halat ve bot desteği çizimlerini içerir. Sertifika, ilgili vinci, geçerli MED gereksinimlerini karşılaması gereken bir bileşen olarak açıkça ele alır. Bakım ve testler, onaylanmış kılavuzlara ve mevcut SOLAS/MSC.402(96) rejimine uygun olarak yapılmalıdır.
Standartlar ve Sertifikasyon
Sağlanan Bureau Veritas MED Modül B sertifikası, kaynak H31 modeli için 23 Şubat 2025 tarihinde sona ermiştir. 31 kN / 5 kN minimum çalışma yükü konfigürasyonu, HW33 vinci, 63 L akümülatör ve Ø18 mm halat için güçlü bir tarihi tasarım kanıtı olarak kalmaktadır, ancak mevcut MED onayı olarak sunulmamalıdır.
Seçim ve Sorgulama Rehberi
1. Hızlı kurtarma botu modelini, onaylanmış tam yüklü vinç yükünü ve tek noktalı kaldırma/bırakma arayüzünü sağlayın.
2. Gerekli kaldırma hızını, indirme yüksekliğini ve gemi işletme koşullarını onaylayın.
3. Onaylanmış proje konfigürasyonu tarafından hidrolik şok emilimi ve aktif gerginlik / dalga telafisinin gerekli olup olmadığını onaylayın.
4. Gemi güç kaynağını, hidrolik sistem arayüzlerini ve acil durum/manuel operasyon gereksinimlerini onaylayın.
5. Teklif öncesinde mevcut sınıf, bayrak ve MED sertifikasyon rotasını onaylayın.
Uygulamalar
Hızlı kurtarma botu sistemleri | Onaylı tankerler ve açık deniz destek gemileri | Yüksek hızlı kurtarma kurtarma | Yedek FRB fırlatma aparatı projeleri
Çizim ve Fotoğraflar
SSS
S1. Vinç neden 33 kN olarak derecelendirilmişken vinç 31 kN'dir? Bunlar ayrı bileşen dereceleridir. Vinç sistemi onayı 31 kN iken, ilgili hidrolik vincin 33 kN çalışma yükü referansı vardır.
S2. Her hızlı kurtarma botu vincinde aktif dalga telafisi standart mıdır? Hayır. Bu 31 kN sistem için belgelenmiştir ve yalnızca onaylanmış gerginlik sistemini içeren konfigürasyonlar için talep edilmelidir.
S3. Mevcut MED sertifikası güncel mi? Hayır. Sağlanan Modül B sertifikası 23 Şubat 2025 tarihinde sona ermiştir; mevcut bir onay talebi için yenilenmiş/güncel bir sertifika gereklidir.
