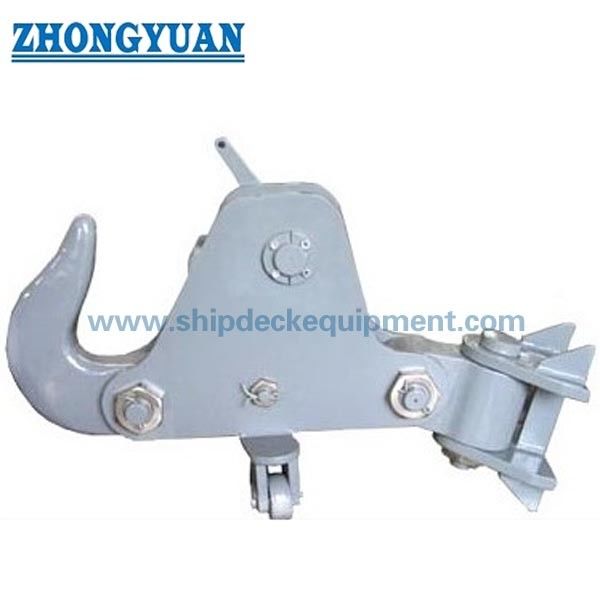

30 ′′100T Denizci Hızlı Serbestleştirme Çekici.
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Güvenli Çalışma Yükü: | 30 ila 100 ton | Malzeme: | Yumuşak Çelik, C-Mn Çelik |
|---|---|---|---|
| Kullanım: | Bağlama ve Çekme | Başvuru: | Liman, Kuru Havuz, Yüzer Havuz, Mühendislik Gemisi, Römorkör |
| Test: | Prototip Testi, Kopma Yükü Testi, Güvenli Çalışma Yükü Testi, Çalıştırma Testi | İşletim Sistemi: | Manuel Yayın |
| Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, vb. |
| Vurgulamak: | Deniz çabuk açılan çekme kancası,100t çabuk açılan çekme kancası,100t tekne çekme ekipmanı kancası |
||
Ürün Açıklaması
30-100T Deniz Hızlı Açma Çekme Kancası | Römorkörler ve İş Tekneleri İçin Manuel Serbest Bırakma
Ürün Genel Bakış
Deniz hızlı açma çekme kancası, çekme halatı kontrollü bir serbest bırakma noktasına ihtiyaç duyan römorkörler, iş tekneleri, mühendislik gemileri, yüzer havuzlar ve diğer deniz birimleri için gemiye monte edilmiş bir çekme halatı bağlantı cihazıdır. Kanca, çekme sırasında çekme halatı gözünü tutar ve bu ürün sayfasında belirtilen manuel serbest bırakma düzenlemesi aracılığıyla yerel olarak serbest bırakılır.
Kanca tertibatı, çekme kuvvetini kanca gövdesi, pivot bağlantısı, kilitleme mekanizması, montaj tabanı ve destekleyici gemi yapısı aracılığıyla aktarır. Bu nedenle seçim, SWL (Güvenli Çalışma Yükü), çekme halatı düzenlemesi, beklenen kurşun açısı, temel tasarımı, serbest bırakma yöntemi, inceleme kapsamı ve sınıf gereksinimi teyidini gerektirir. Bu ürün bir çekme kancasıdır, kaldırma kancası, çekme vinci veya limana monte edilmiş çoklu hızlı açma bağlama kancası değildir.
Hızlı Özellikler
- Güvenli Çalışma Yükü: 30 / 40 / 50 / 60 / 80 / 100 t → gemi çekme düzenlemesine uyum sağlamak için altı standart kapasite noktası.
- Serbest Bırakma Modu: yerel manuel serbest bırakma → mevcut tedarik edilen veriler, bu model için pnömatik veya hidrolik uzaktan serbest bırakmayı doğrulamamaktadır.
- Malzeme: yumuşak çelik veya C-Mn çelik → kesin plaka, dövme, pim ve kanca malzeme kaliteleri proje teyidini gerektirir.
- Toplam Uzunluk L: 1050 - 2100 mm → kurulum alanı ve güverte temeli zarfı, seçilen SWL ile artar.
- Çelik Yapı: kanca gövdesi, pivot bağlantısı, kilitleme ve serbest bırakma mekanizması ve montaj tabanı → nihai bileşen yapılandırması onaylanmış çizime göre yapılır.
- Yüzey İşlem: Sa 2.5'e kadar kumlama + bir kat epoksi atölye astarı → nihai deniz kaplama sistemi ve kuru film kalınlığı gemi spesifikasyonuna göre yapılır.
- Test Kapsamı: prototip, kırılma yükü, SWL ve operasyon testleri → test faktörleri, tanıklık ve kabul kriterleri onaylanmış prosedüre ve sınıf gereksinimine tabidir.
- Uygulama Odak Noktası: römorkör ve iş teknesi çekme → SWL seçimi, babadan çekme, çekme halatı verileri, çalışma açıları ve dinamik hizmet koşulları ile kontrol edilmelidir.
Ana Teknik Parametreler
| SWL(t) | A(mm) | B(mm) | L(mm) | R1(mm) | R2 |
| 30 | 210 | 340 | 1050 | 65 | 430 |
| 40 | 220 | 345 | 1100 | 65 | 450 |
| 50 | 276 | 448 | 1332 | 80 | 577 |
| 60 | 295 | 475 | 1415 | 85 | 613 |
| 80 | 350 | 560 | 1680 | 100 | 721 |
| 100 | 450 | 630 | 2100 | 125 | 921 |
Seçim ve Sorgulama Rehberi
Adım 1: Gemi çekme planına, römorkör babadan çekme kuvvetine, çekme halatı MBL'sine (Minimum Kırılma Yükü), beklenen dinamik yüke ve gemi mühendisi veya sınıf hesaplamasına göre gerekli SWL'yi onaylayın. Kancayı yalnızca gemi ölü ağırlığına göre seçmeyin.
Adım 2: Çekme halatı gözü veya kilit boyutu, kanca boğazı gereksinimi, çekme yönü, beklenen yatay ve dikey açılar ve yan yükleme olasılığını onaylayın.
Adım 3: Kurulum konumunu, mevcut güverte alanını, temel düzenlemesini, yapısal takviyeyi, bağlantı yöntemini ve gemi yapısına aktarılan yükü onaylayın.
Adım 4: Serbest bırakma düzenlemesini onaylayın. Bu sayfa yerel manuel serbest bırakmayı kapsar; pnömatik veya hidrolik uzaktan serbest bırakma ayrı bir onaylanmış yapılandırma ve kontrol sistemi kapsamı gerektirir.
Adım 5: Teklif öncesinde malzeme kalitelerini, korozyon koruma sistemini, yağlama ve bakım erişimini, NDT (Tahribatsız Muayene) gereksinimini, test prosedürünü, tanıklığı ve sertifika kapsamını onaylayın.
Adım 6: Seçilen SWL, miktar, gemi tipi, kurulum çizimi, çekme halatı bilgileri, sınıf topluluğu, varış noktası ve gerekli teslimat süresini sağlayın.
Yapı
Çekme kancası gövdesi | Kanca pivot bağlantısı | Kilitleme ve serbest bırakma mekanizması | Yerel manuel serbest bırakma kolu / tel arayüzü | Montaj tabanı | Gemi temeli arayüzü | Koruyucu kaplama
Çekme, Serbest Bırakma ve Kurulum Avantajları
- Hızlı serbest bırakma işlevi, onaylanmış işletme prosedürü çekmeyi serbest bırakmayı gerektirdiğinde çekme halatını kontrollü bir şekilde ayırma yöntemi sağlar.
- Mevcut ürün verileri manuel serbest bırakmayı tanımlar, bu da temel çalıştırma düzenlemesini mekanik olarak doğrudan tutar ve bu sayfayı pnömatik veya hidrolik uzaktan serbest bırakma modellerinden ayırır.
- Kanca, pivot, kilitleme parçaları ve montaj tabanı bir yük yolu oluşturur. Destekleyici güverte temeli ve çevresindeki yapı, beyan edilen çekme yükleri ve yük yönleri için doğrulanmalıdır.
- Kanca geometrisi, çekme halatı gözü, yumuşak göz veya bağlantı kilitine uyacak şekilde eşleştirilmelidir, böylece bağlantı zararlı yerel müdahale olmadan takılabilir, tutulabilir ve serbest bırakılabilir.
- İzin verilen çekme açıları ve yan yük sınırları onaylanmış tasarım tarafından tanımlanmalıdır. Belirtilen bir SWL, sınırsız çok yönlü yüklemeye izin verildiği şeklinde yorumlanmamalıdır.
- Fonksiyonel serbest bırakma testi, onaylanmış inceleme ve test planına göre kavrama, kilitleme, manuel çalıştırma, sıfırlama ve serbest bırakma davranışını doğrulamalıdır.
Özel Nitelikler
- Ürün Kategorisi: Deniz hızlı açma çekme kancası → gemiye monte edilmiş çekme halatı bağlantı ve serbest bırakma ekipmanı.
- SWL Aralığı: 30 ila 100 t → yalnızca çekme sistemi incelemesinden sonra listelenen altı kapasiteden birini seçin.
- Serbest Bırakma Modu: Manuel serbest bırakma → mevcut sayfa için yerel serbest bırakma düzenlemesi; ayrı olarak belirtilmedikçe uzaktan çalıştırma dahil değildir.
- Malzeme: Yumuşak çelik / C-Mn çelik → kesin kaliteler, ısıl işlem ve malzeme izlenebilirliği teyit edilecektir.
- Kurulum: Temele monte edilmiş tertibat → bağlantı detayları, takviye ve izin verilen yük yönü onaylanmış gemi çizimine göre yapılır.
- Test: Prototip / kırılma yükü / SWL / operasyon testi → yük faktörleri ve tanıklık kapsamı üretimden önce teyit edilecektir.
- Yüzey İşlem: Sa 2.5 kumlama + epoksi atölye astarı → nihai kaplama, renk ve DFT proje gereksinimlerine göre yapılır.
- Özelleştirme: Boyutlar, serbest bırakma düzenlemesi, kaplama ve inceleme kapsamı → teknik incelemeye ve onaylanmış çizime tabidir.
Nasıl Çalışır
Çekme halatı gözü kancaya yerleştirilir → Kilitleme mekanizması kancayı çekme konumunda tutar → Çekme yükü kanca ve montaj yapısından geçer → Operatör onaylanmış manuel serbest bırakmayı çalıştırır → Kanca açılır ve çekme halatını serbest bırakır → Mekanizma incelenir ve sıfırlanır
Uygulamalar
Liman römorkörleri | Kıyı ve nehir römorkörleri | İş tekneleri | Mühendislik gemileri | Yüzer havuzlar | Kuru havuz servis tekneleri | Deniz inşaat destek gemileri | Yedek çekme kancası projeleri
Sertifikalar ve Avantajlar
Sertifikalar ve denetim katılımı, proje gereksinimlerine, onaylanmış test kapsamına, malzeme izlenebilirliğine ve sınıf topluluğu prosedürüne göre düzenlenebilir. Kullanılabilirlik teknik incelemeye ve sınıf onayına tabidir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.
Çizim ve Fotoğraflar
SSS
S1: Doğru çekme kancası SWL'si nasıl seçilmelidir?
C1: Seçim, gemi çekme planını, römorkör babadan çekme kuvvetini, çekme halatı MBL'sini, dinamik yüklemeyi, çekme açısını, bağlantı geometrisini ve sınıf veya gemi mühendisi gereksinimlerini dikkate almalıdır. Kanca SWL'si yalnızca gemi ölü ağırlığına göre seçilmemelidir.
S2: Bu kanca, çekme halatı yüklüyken serbest bırakılabilir mi?
C2: Sağlanan açıklama, boş veya güvenli çalışma yükü koşullarında serbest bırakmayı belirtir, ancak izin verilen serbest bırakma yükü, onaylanmış tasarım, işletme talimatları ve tanıklık edilen test prosedürü aracılığıyla kesin model için doğrulanmalıdır. Sınırsız yük altında serbest bırakma iddiası olarak ele alınmamalıdır.
S3: Üretimden önce hangi kurulum bilgileri gereklidir?
C3: Gemi temeli çizimini, kurulum konumunu, yük yönünü ve izin verilen açıları, çekme halatı veya kilit detaylarını, seçilen SWL'yi, serbest bırakma teli düzenlemesini, malzeme ve kaplama gereksinimlerini, sınıf topluluğunu ve gerekli inceleme kapsamını sağlayın.
